【ひど過ぎる】

以前作った物を作り直す「リメイクシリーズ」も今回で５回目です。

３回目までは、「残念な箱」を「役に立つ箱」に生まれ変わらせる内容でしたが、

５回目の今回も、「残念な治具」を「使える治具」にする内容です。

diynom.hatenablog.com

【T型定規】

前回のマーキングゲージと似ていますが、大きな板や、長い柱などに同じ間隔で

線を引いたりするのに使う治具です。

作った当初は、いつ使うのかは分かりませんが、あったら便利かな？と思い

YouTubeで作り方を学び、端材で作ってみました。

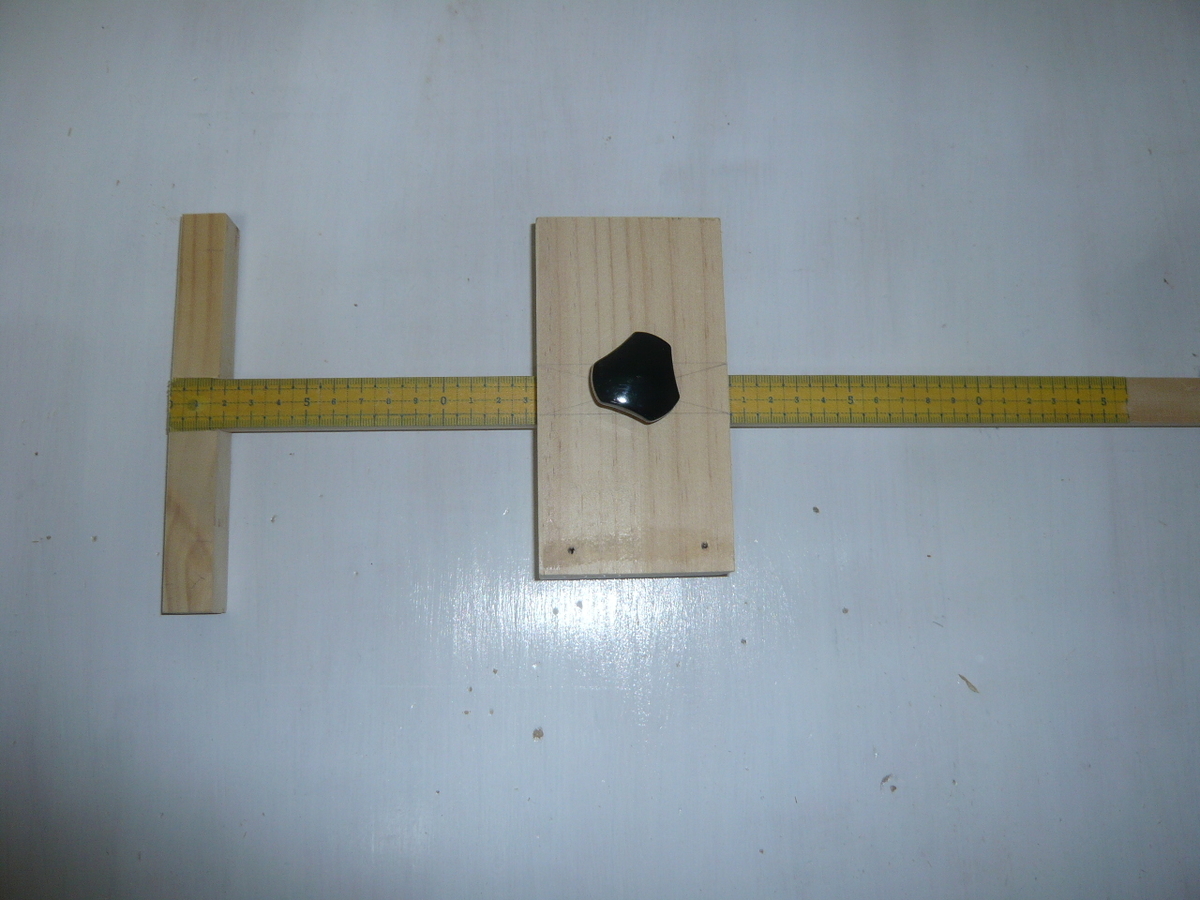

こんな感じで作りました

ところが・・・

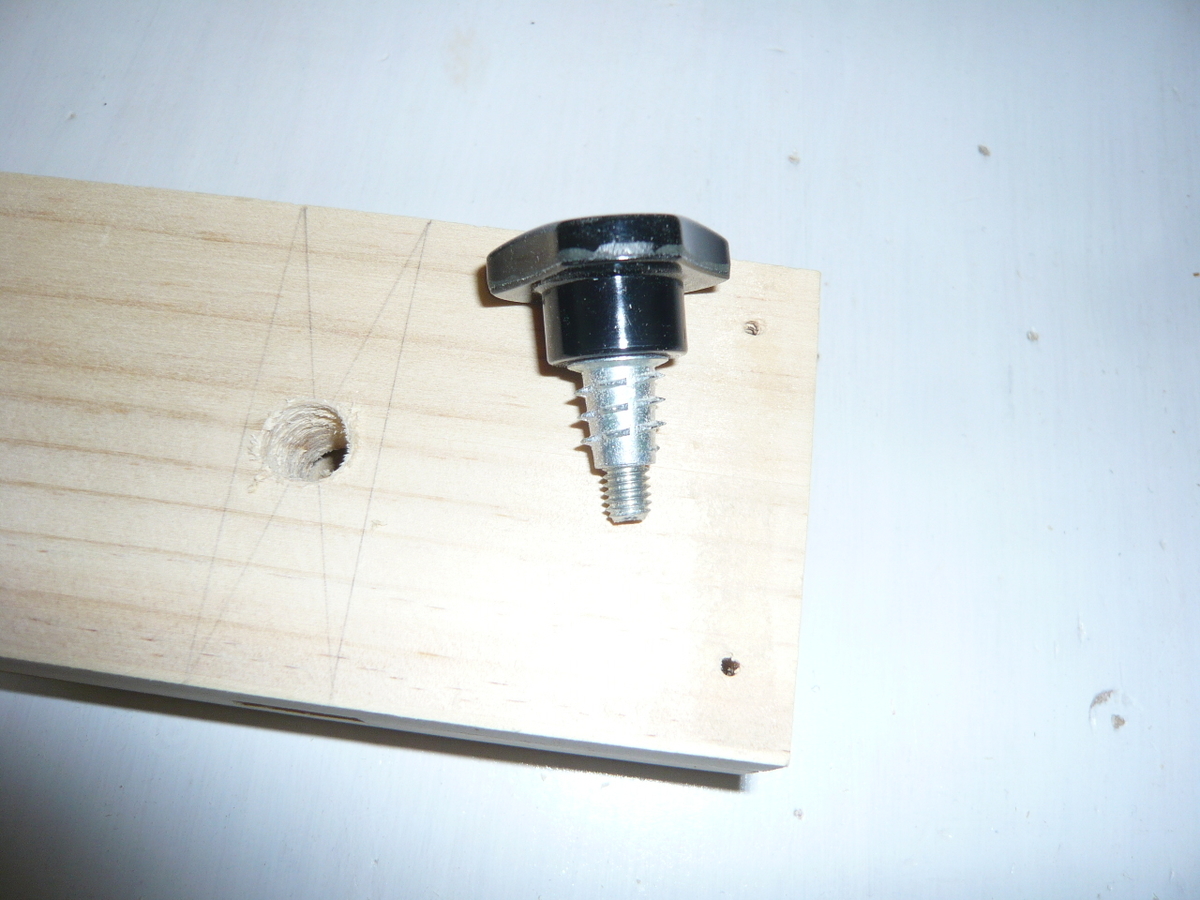

取れた

ノブを緩めたら、鬼目ナットごと取れてしまった。何度か直したのですが、

どうやら、穴の大きさが合っていなかったらしくガバガバになってしまいました。

【作り直す】

これを機に、もっと便利に使いやすい物に作り直すことにしました。

どうせ直すなら、もっと便利にするのは当然ですね。

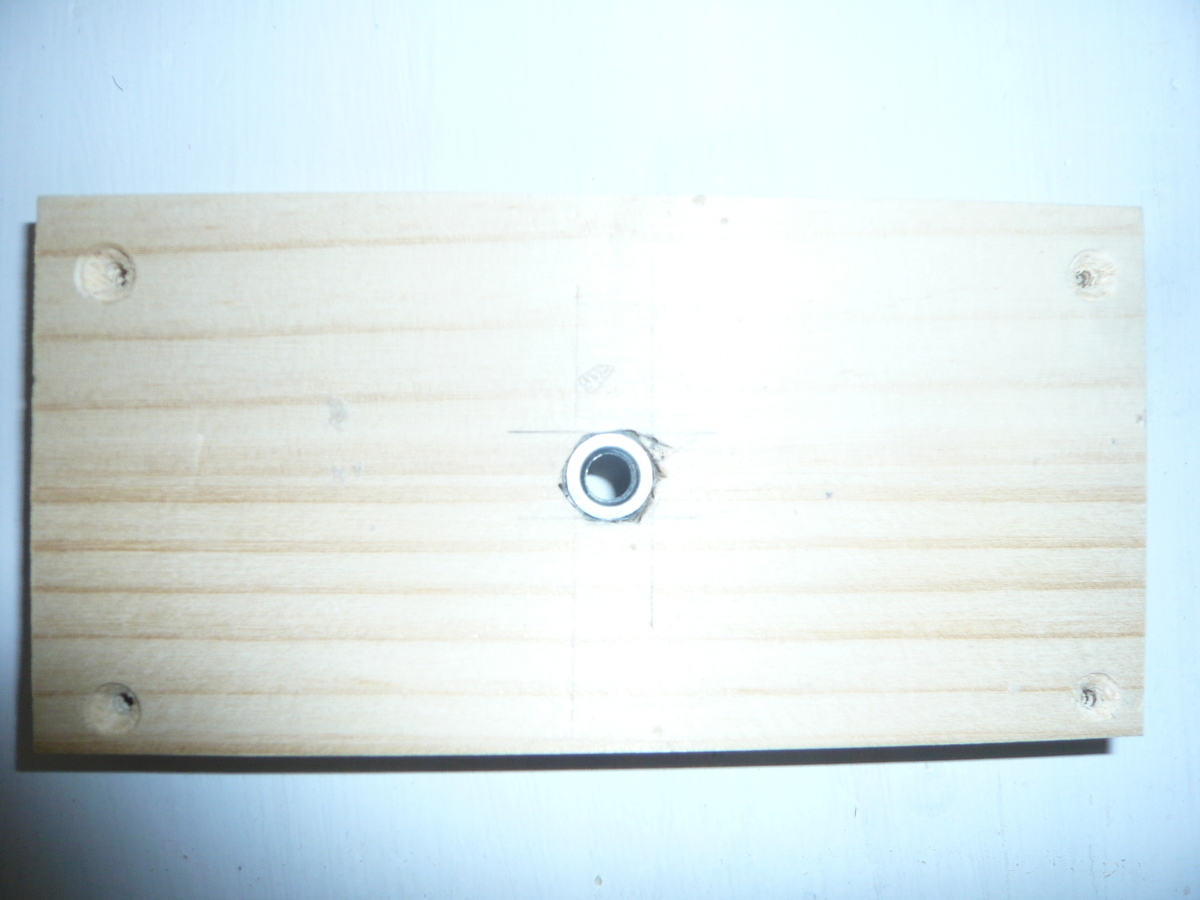

ベース部分をもっと軽く、もっと小さくしてみました。（当然端材です）

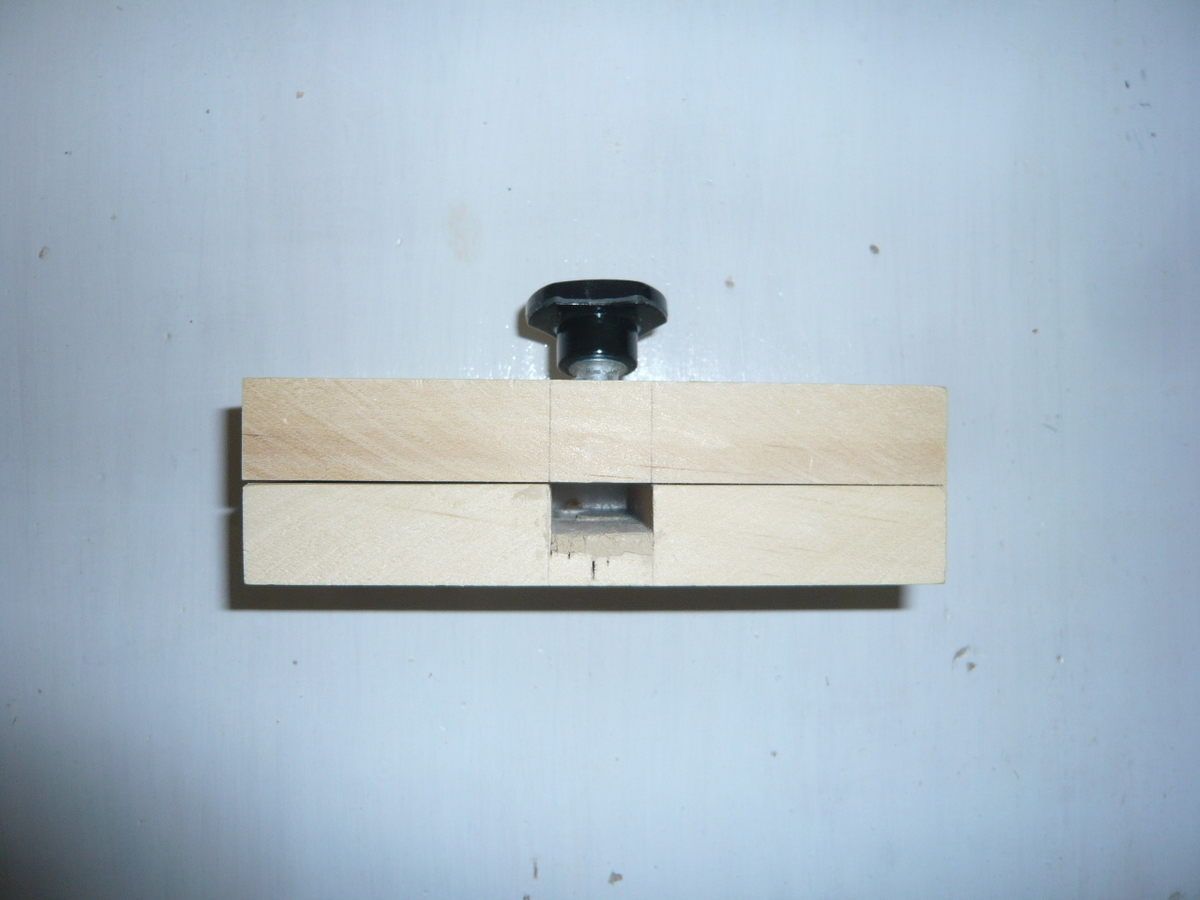

下側半分を改良して作り直します

上側部分はガバガバの穴が開いているので、使わず下側部分のみを使います。

サイズも大き過ぎるので「リメイクシリーズ」ではお約束のビス跡部分から

切り落としてコンパクトにしました。

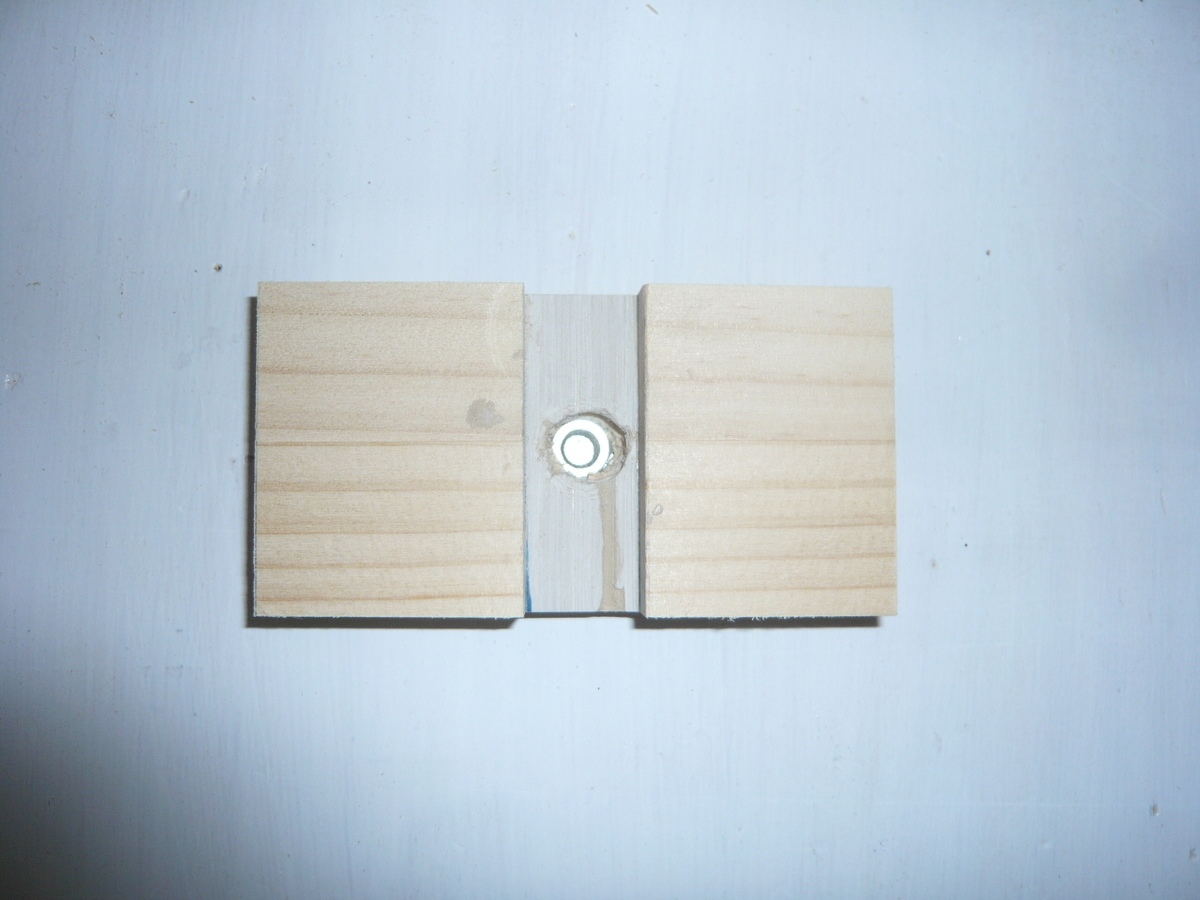

M6ナットを埋め込んで固定しました

そして切り落とします

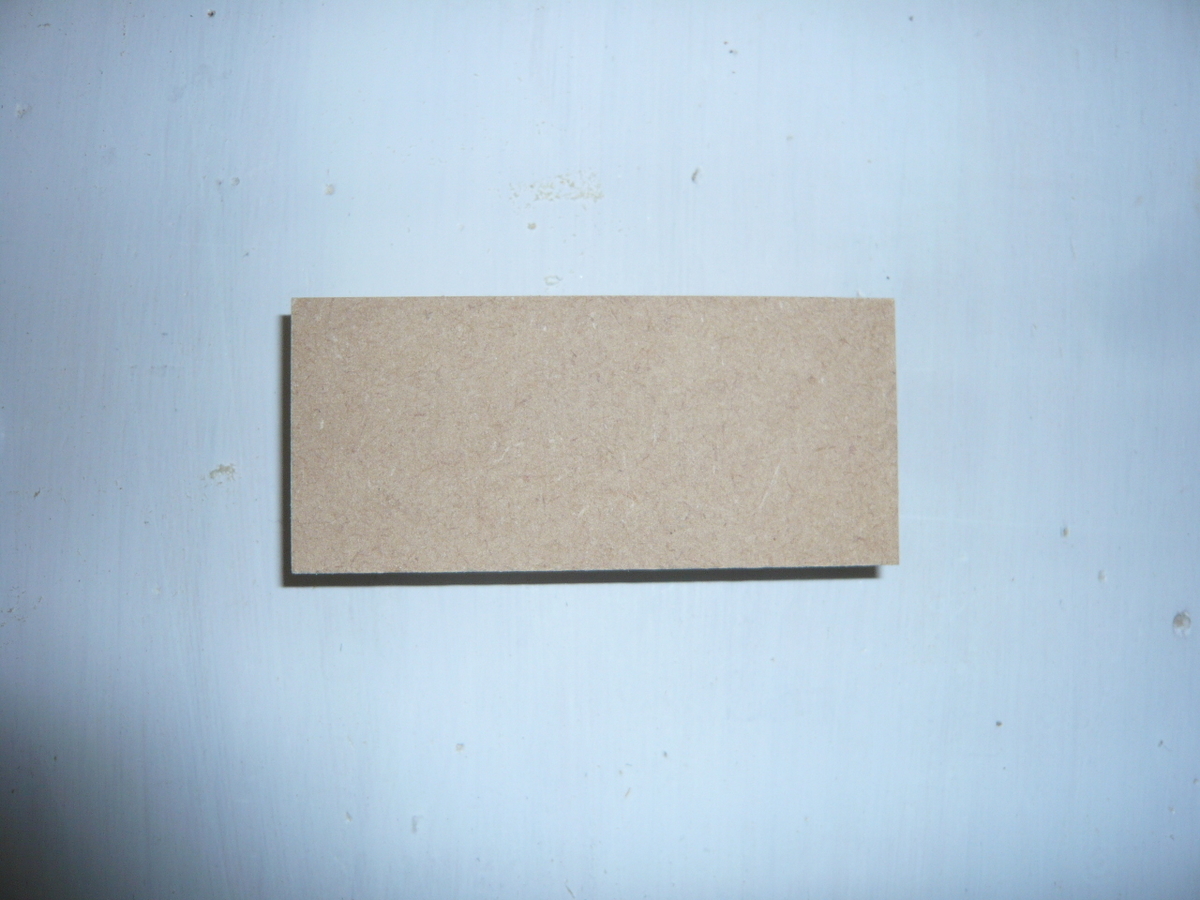

端材で上側部分を作ります

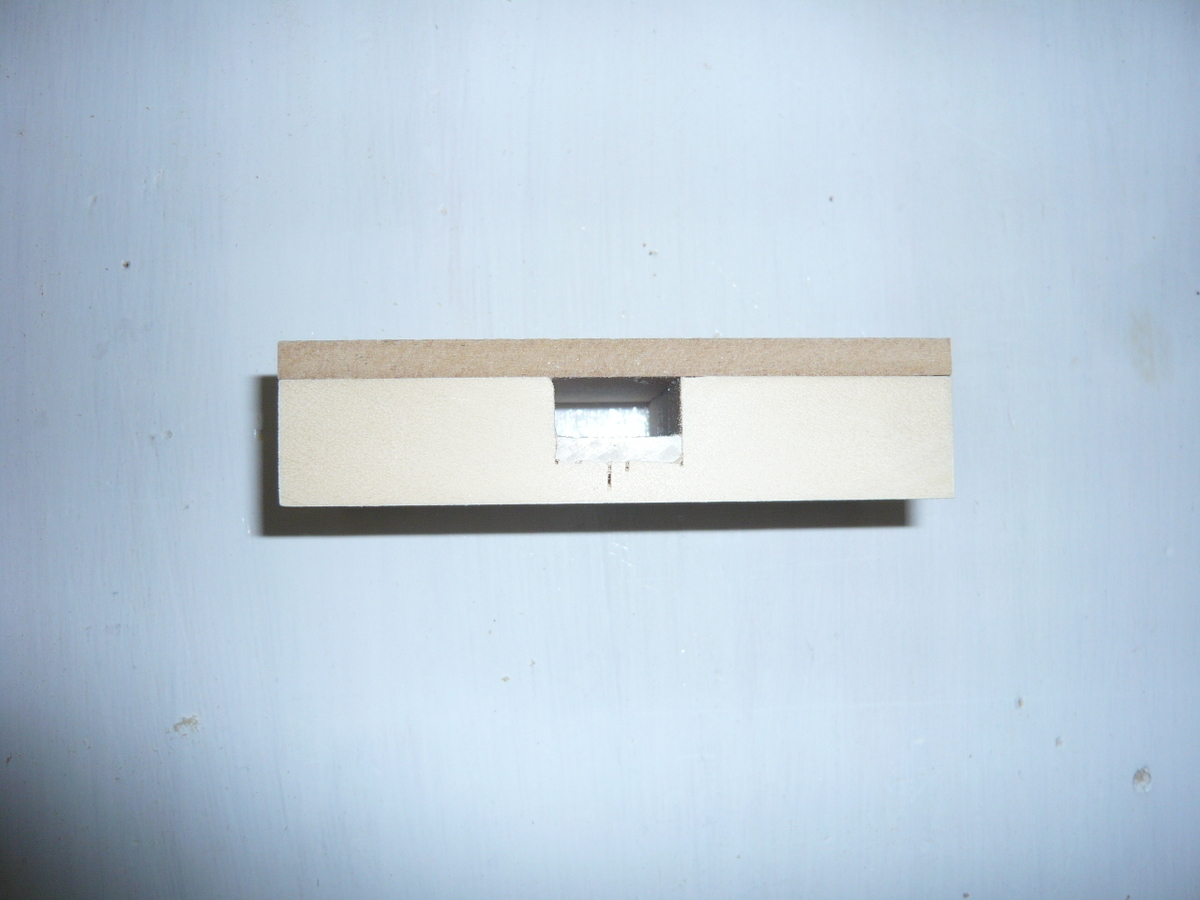

厚みも薄くなり使いやすそうです

【完成まであと少し】

面取りの印を付けます

ペットボトルのキャップを使って面取り用に曲線の印を付けます。

手前部分はカットします

だいぶ形が変わってきました

反対側にはM6ボルトを入れます

【完成かと思ったら】

高さがおかしい

左部分と右部分が同じ高さでは引っ掛かる部分が無いので使えないことが発覚！

そこで、違う端材で壁部分を追加します。

端材でじゅうぶん

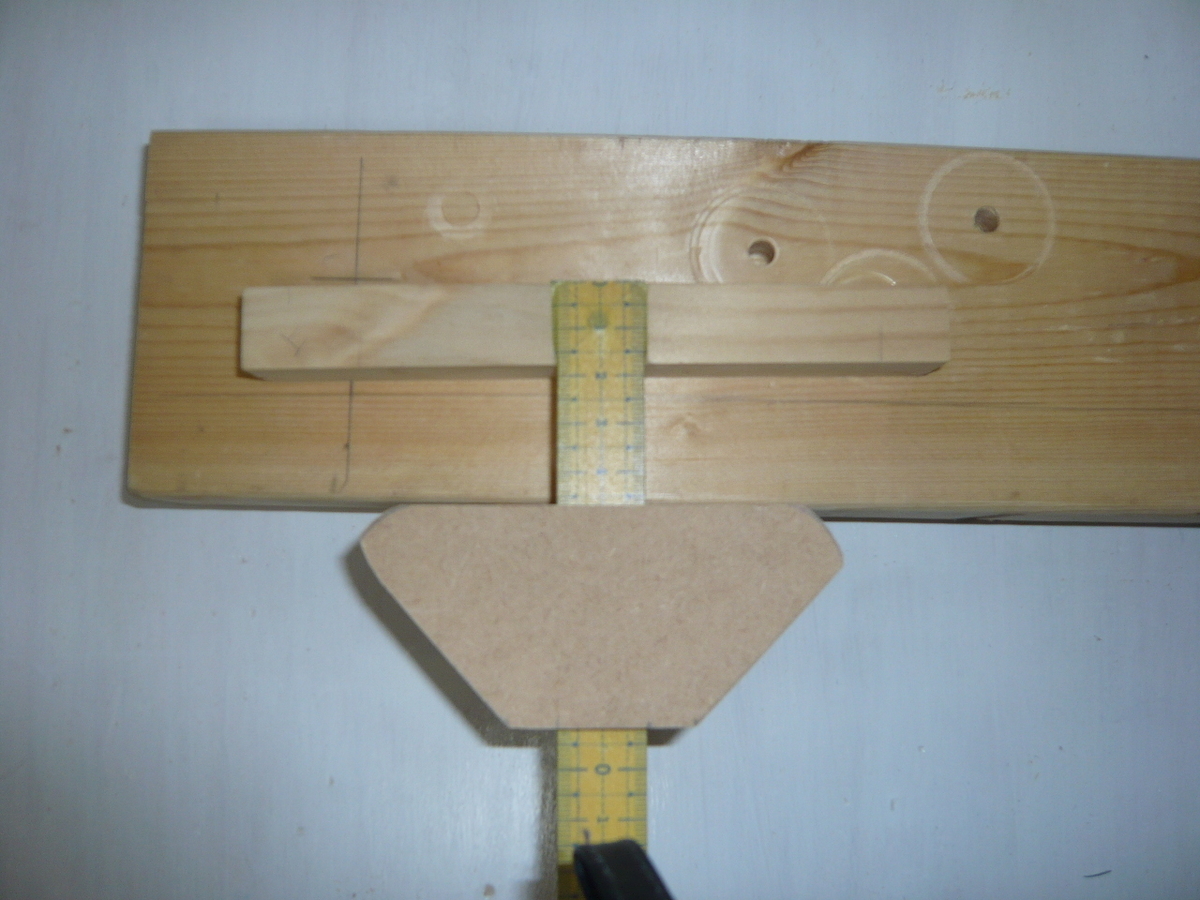

これで完成

誤差も無く完成しました

【ようやく完成】

ガタつくことも無くなり、修正後の精度がかなり向上しました。

最後に問題が１つあります。

それは、果たしてこの治具はいつ使うのだろうか？と言う事です。
