＜DIY＞使える物は使おう

【先日は撃沈】

１６日に「DIYアドバイザー」の２次試験（実技）を受けて、見事に撃沈

しました。（結果は１２月上旬に郵送予定）

惨敗のショックで夜は先日の記事通り、「1人残念会」で泥酔です。

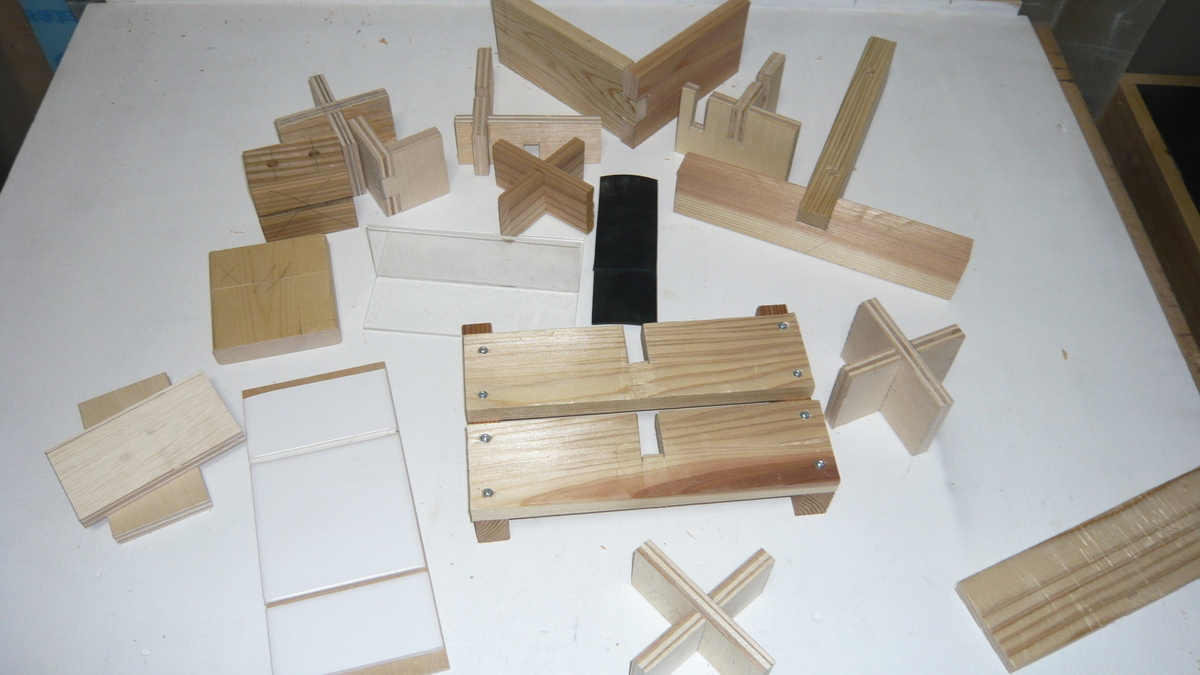

練習した時の端材

色々課題を設定したりして、練習しましたが、結果は付いて来ませんでした。

思い出のゴミです。（既に処分してしまった物もありました）

diynom.hatenablog.com

【空き缶】

それほど酒は強くない私が飲んで出た空き缶を、即捨ててしまうか？

それとも、何かに再利用するか？泥酔から爆睡、そしてスッキリ目覚め、

何だかんだで、あっという間に時間だけが過ぎていく。

貧乏性の私の性格上、何か利用したい気持ちが強いので、ある物を作ってみる

ことにしました。

これらの空き缶で何か作れないかな？

私の中では、飲み過ぎました。いつものYouTubeで「トースカン」と言うものを

見つけました。

【あす楽対応】道刃物工業 71300171 鉛筆トースカン　作業工具 測定工具・計測機器【即納・在庫】 価格：4,962円（税込、送料無料) (2023/11/17時点) 楽天で購入

本来は、彫刻などの曲面に同じ高さの線を引いたりする物らしいです。

これを、「違う使い方」をするために作ります。

ヒントは、先ほどの空き缶です。答えは最後に分かります。

【材料は端材】

市販されているものや、YouTube動画では、金属製の金具を使っての作製ですが、

私の場合は、お約束の「端材」しかも、「木材」で作ります。

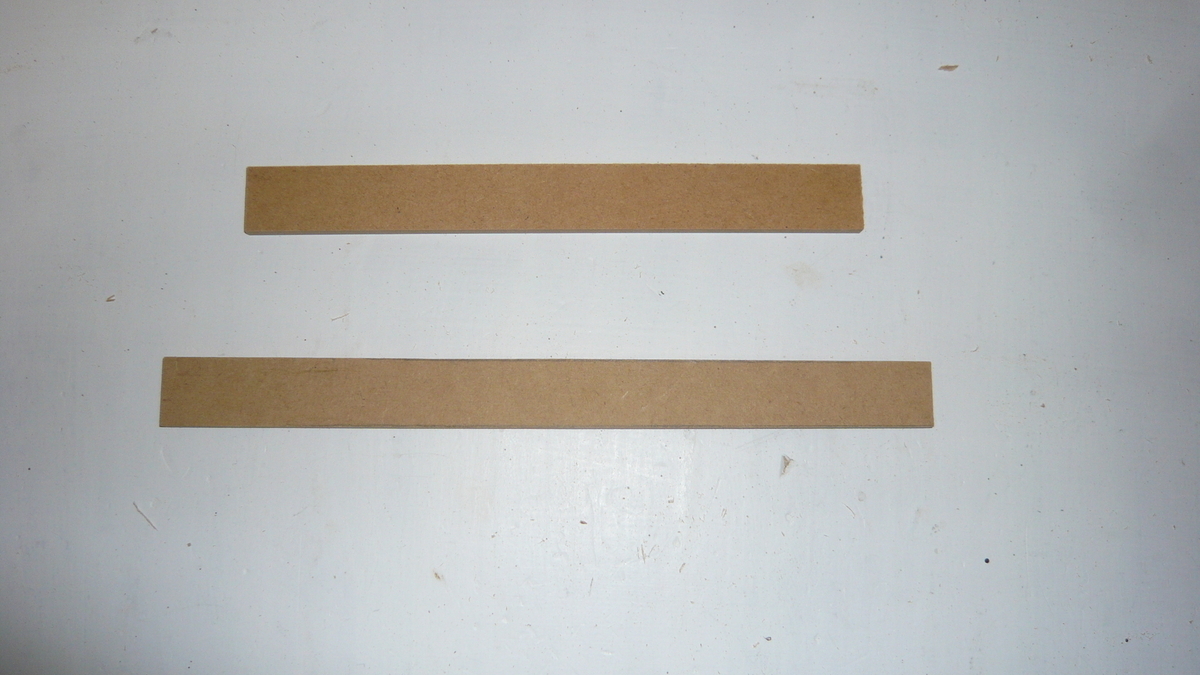

端材なので幅も長さも適当です

似たような端材があったので、細かいことは気にせずこのままの大きさで

加工していきます。

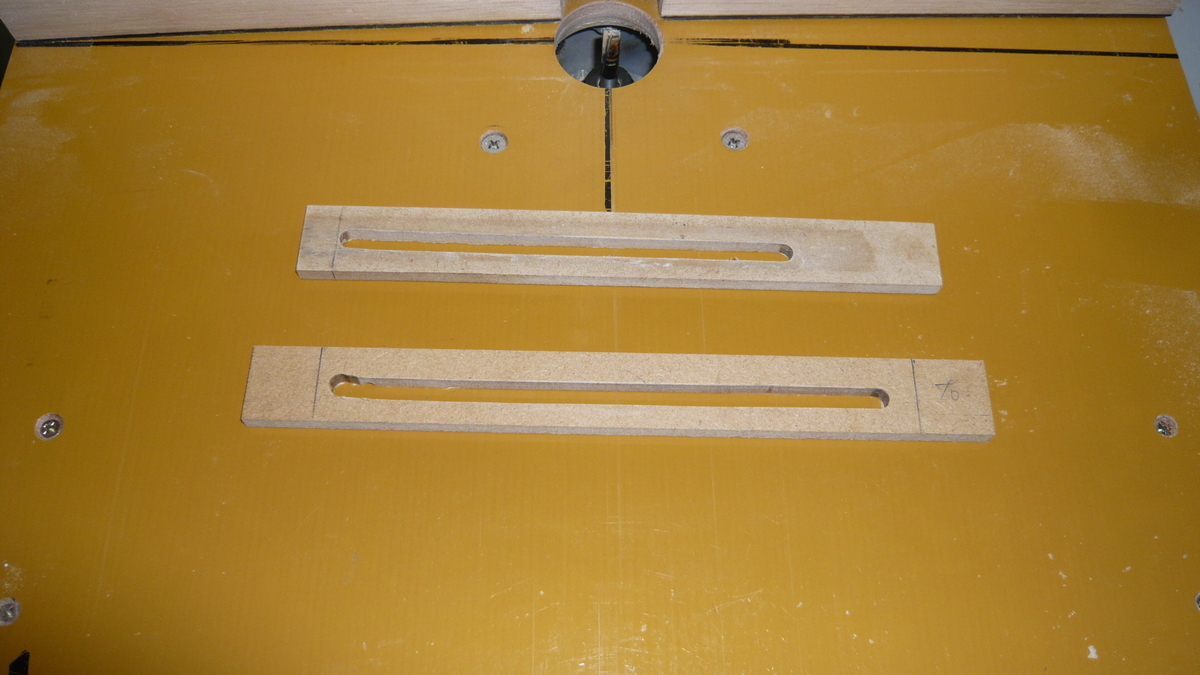

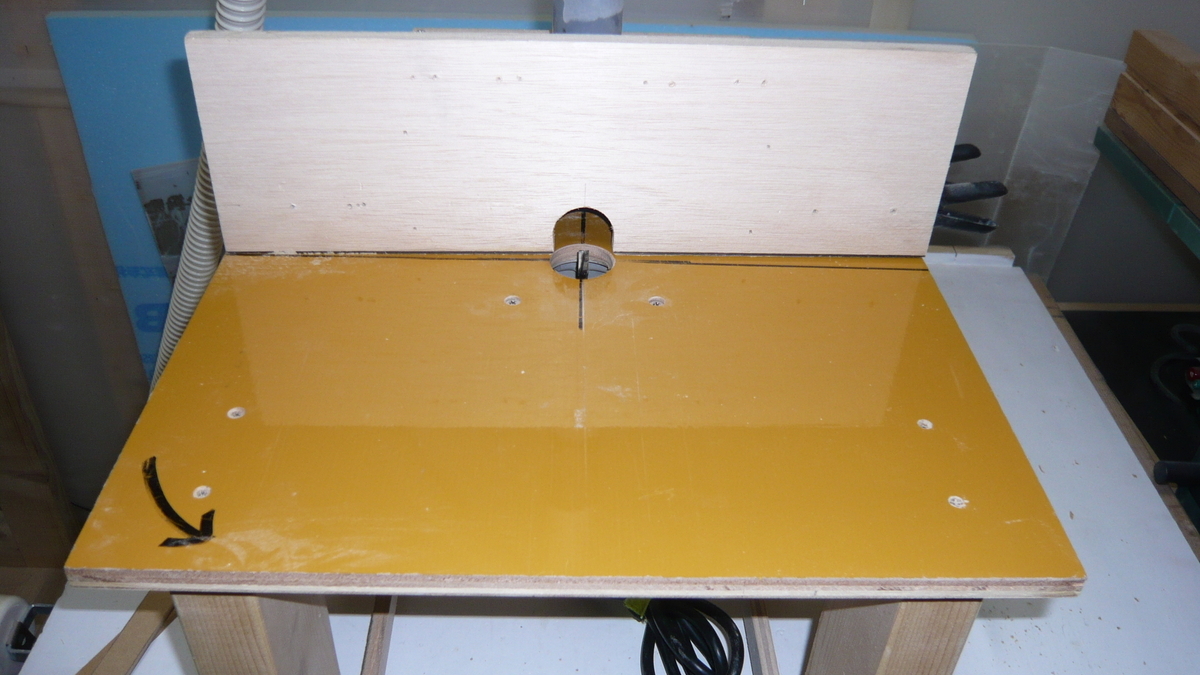

トリマーで溝を掘りました

細かい採寸はしないと言う適当ぶり。だいたい真ん中くらいで溝堀をしました。

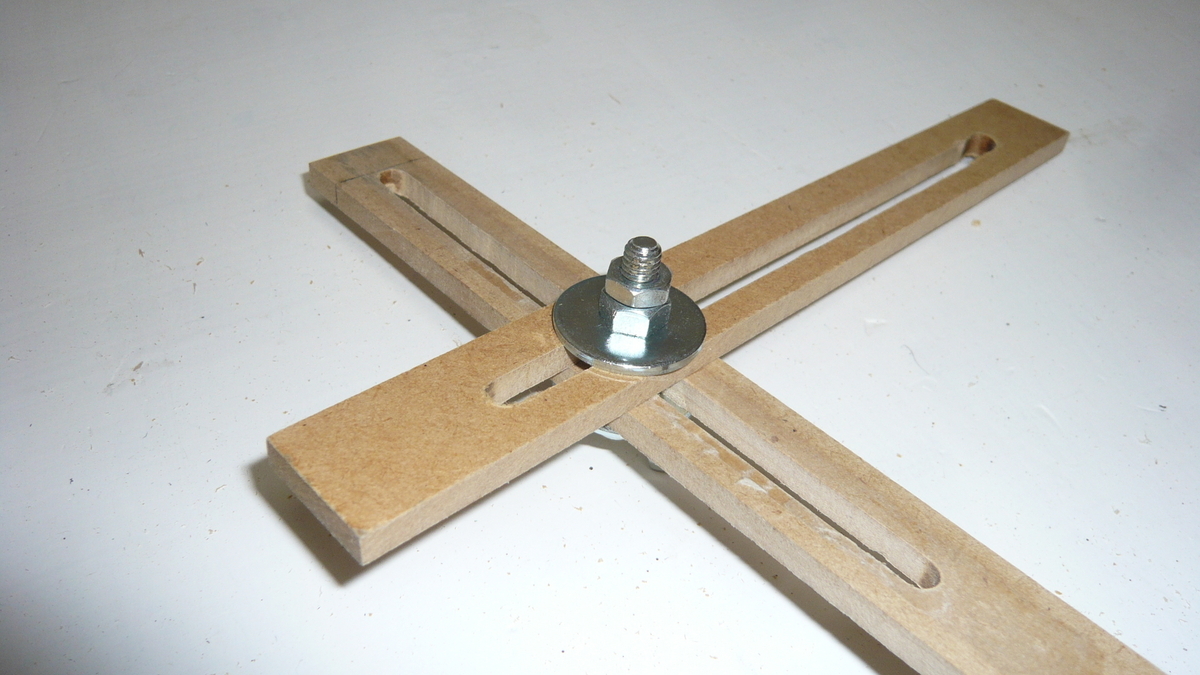

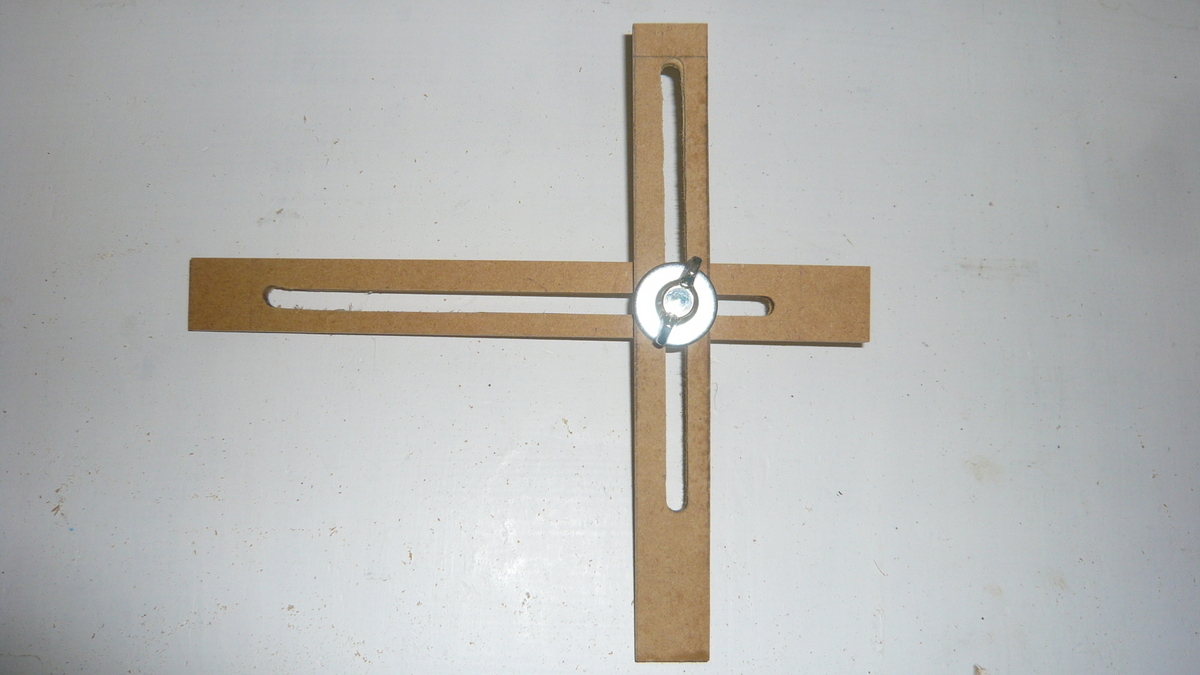

蝶ネジとナットで接合します

見よう見まねで作っていて、サイズなどは適当なので、いつ問題が発生しても

おかしくない状態で作業を行っています。

【端材②】

脚の部分を固定するために、次の端材を見つけて来ました。

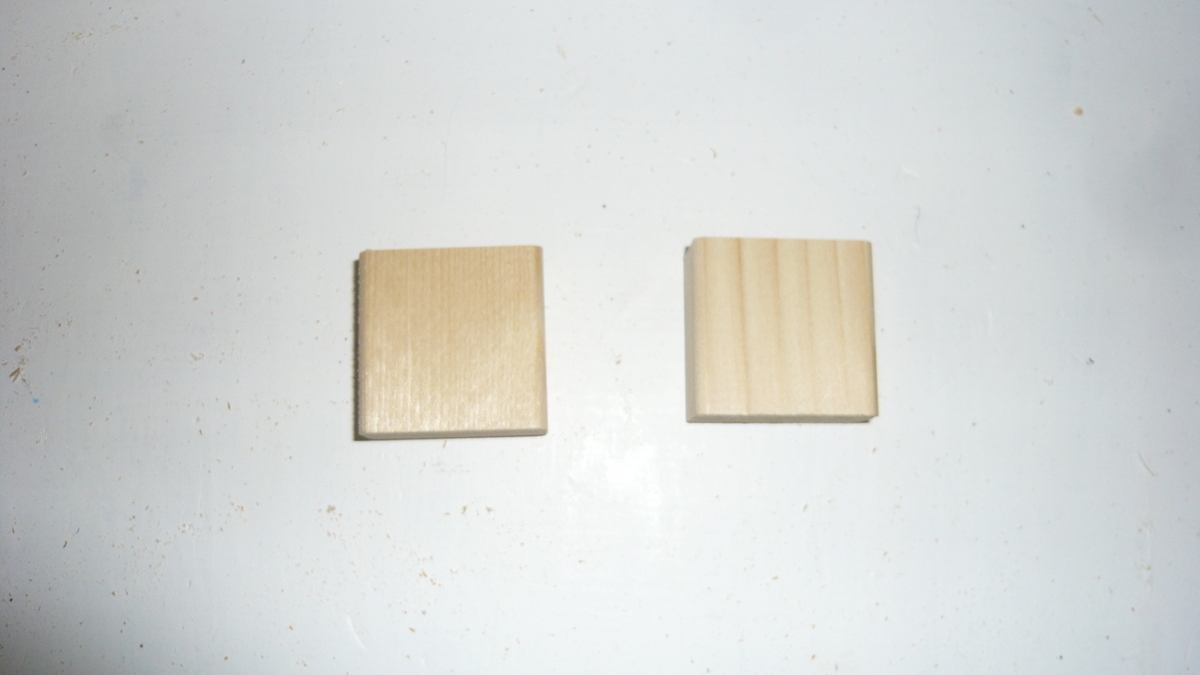

貧乏性だからこその在庫

よく捨てずにこんな端材を持っていたなと自分でも驚きです。

だから端材の在庫が増えるんですね。年末に向けて断捨離も行います。

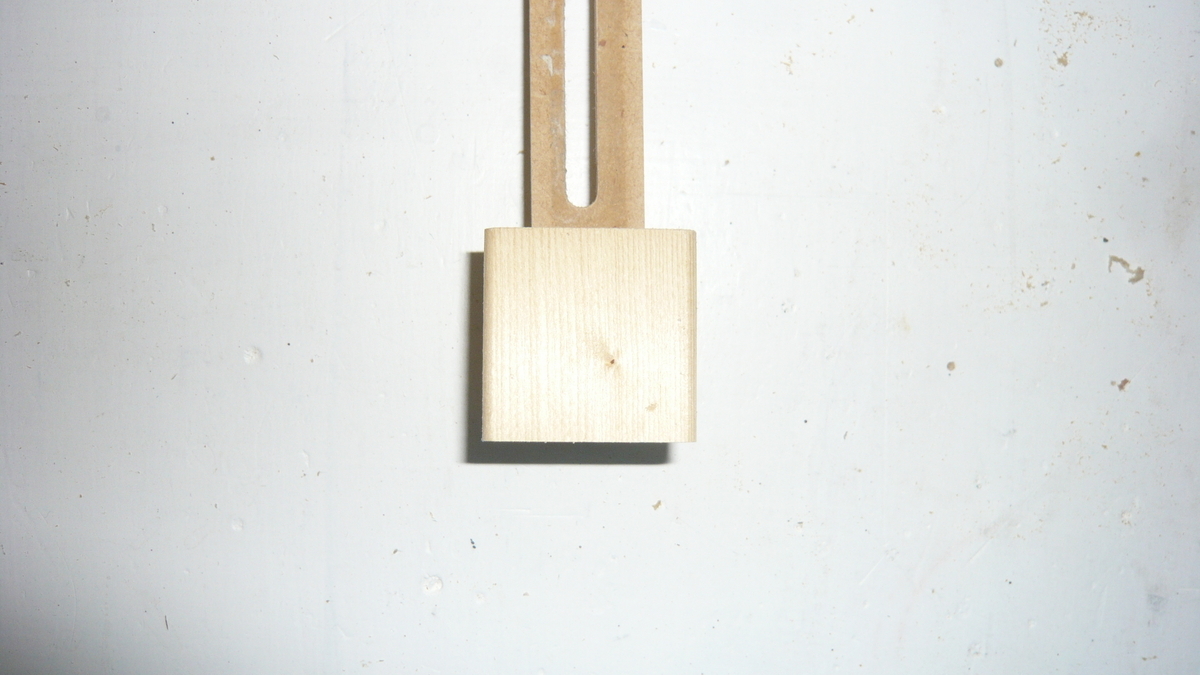

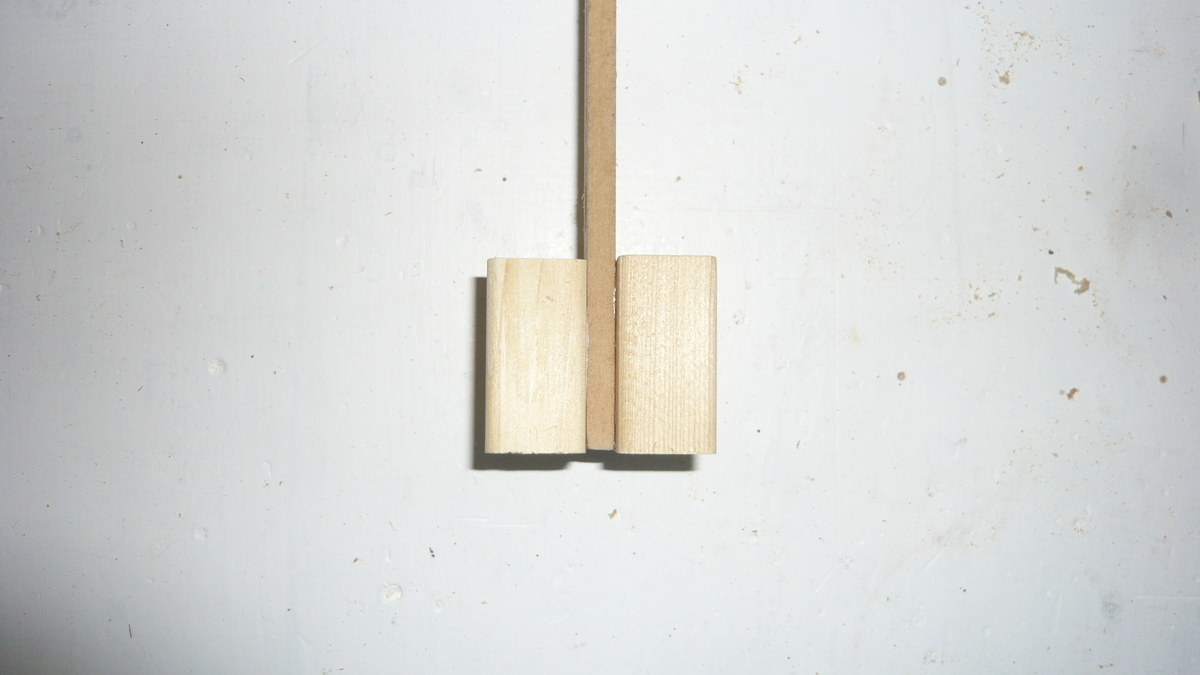

この２つの端材で挟み込む様に接着します。

ボンドとフィニッシュで固定します

この後は、土台部分とマーカーの作製です。

【マーカー】

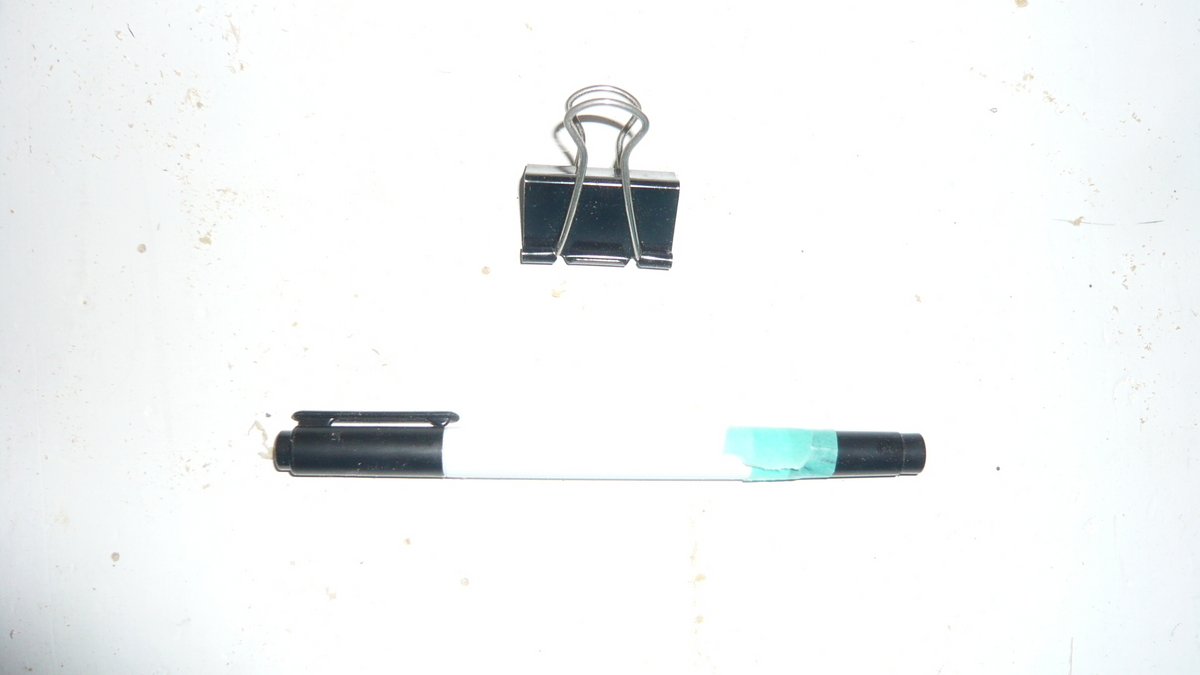

商品画像では、鉛筆になっていましたが、私の場合は油性マジックを使います。

鉛筆などにも交換は可能です。

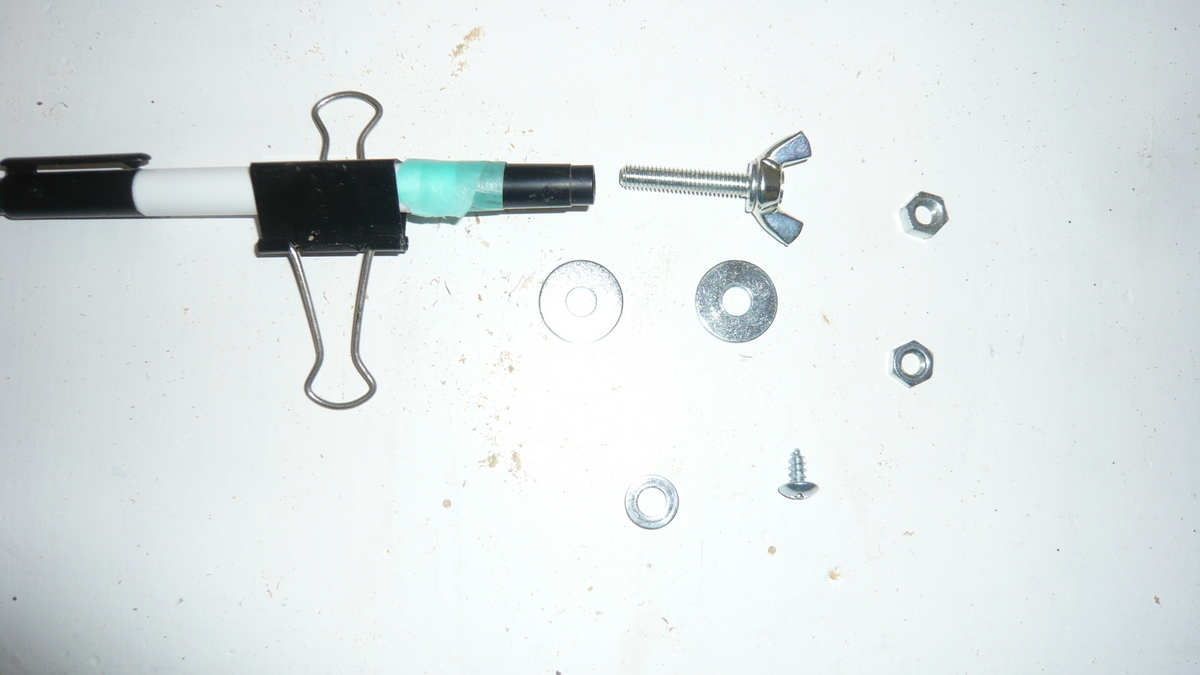

これでじゅうぶん

大半のご家庭にあるであろう、クリップで挟みビスで固定するだけです。

ここでは、画像が無いので先に土台部分を作ります。

【端材③】

土台部分も、適当な端材をそのままの大きさで使います。

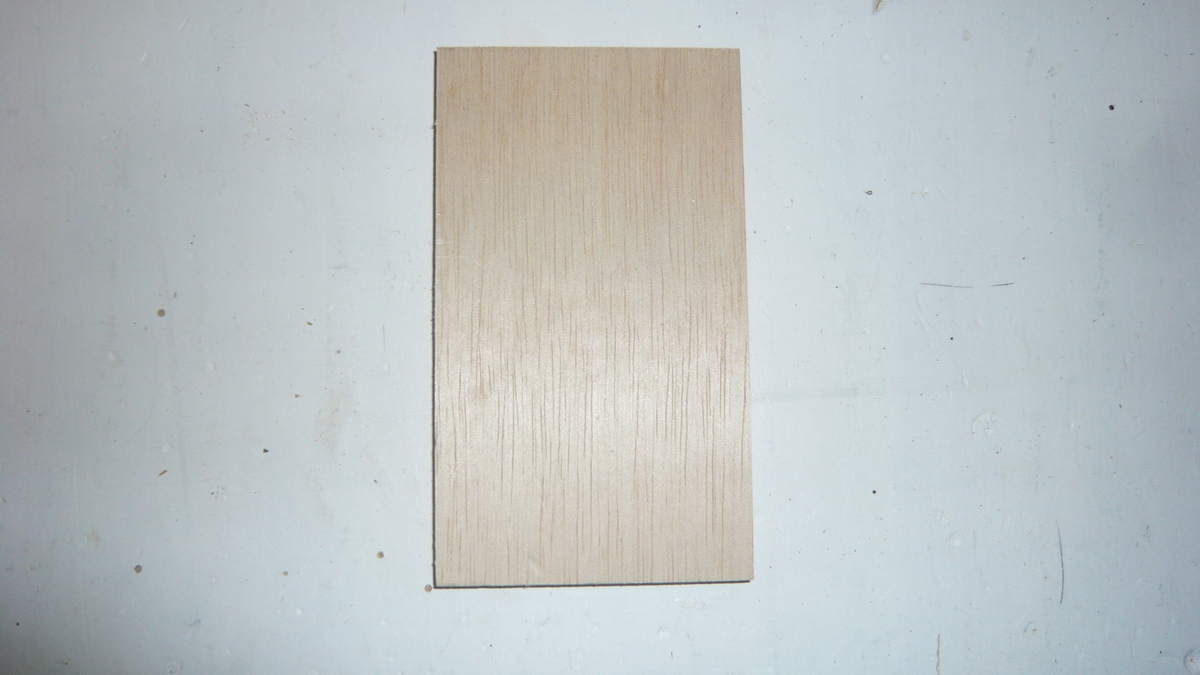

これを土台にして使います

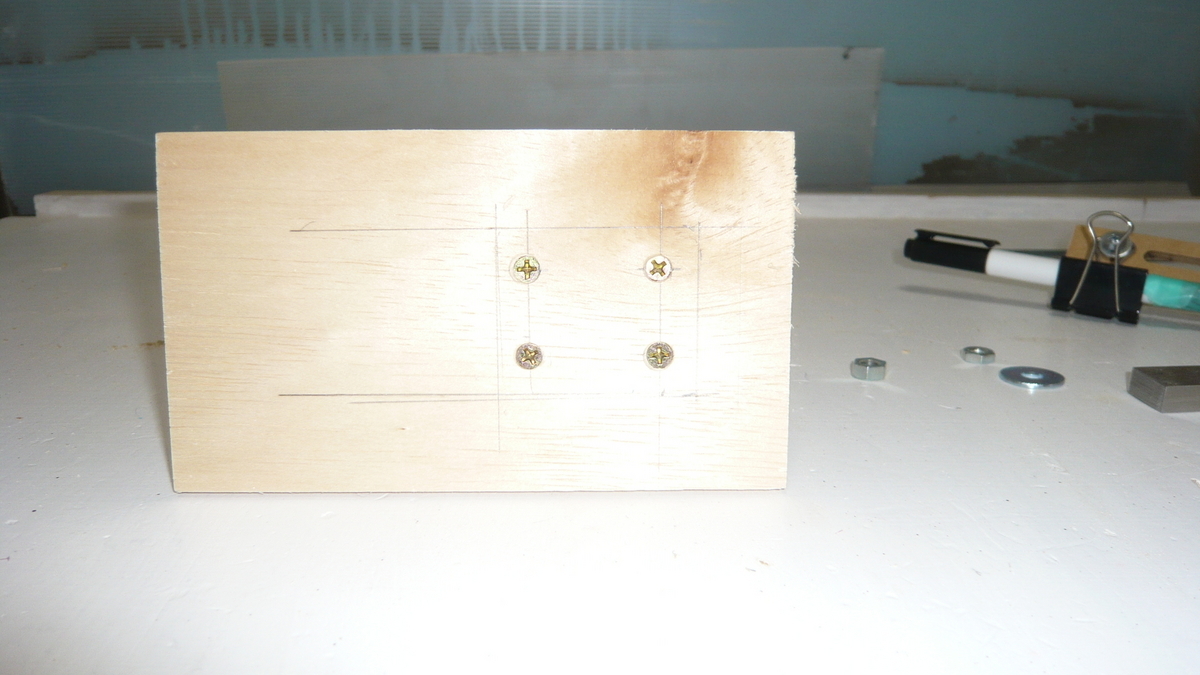

裏側からビス止めします

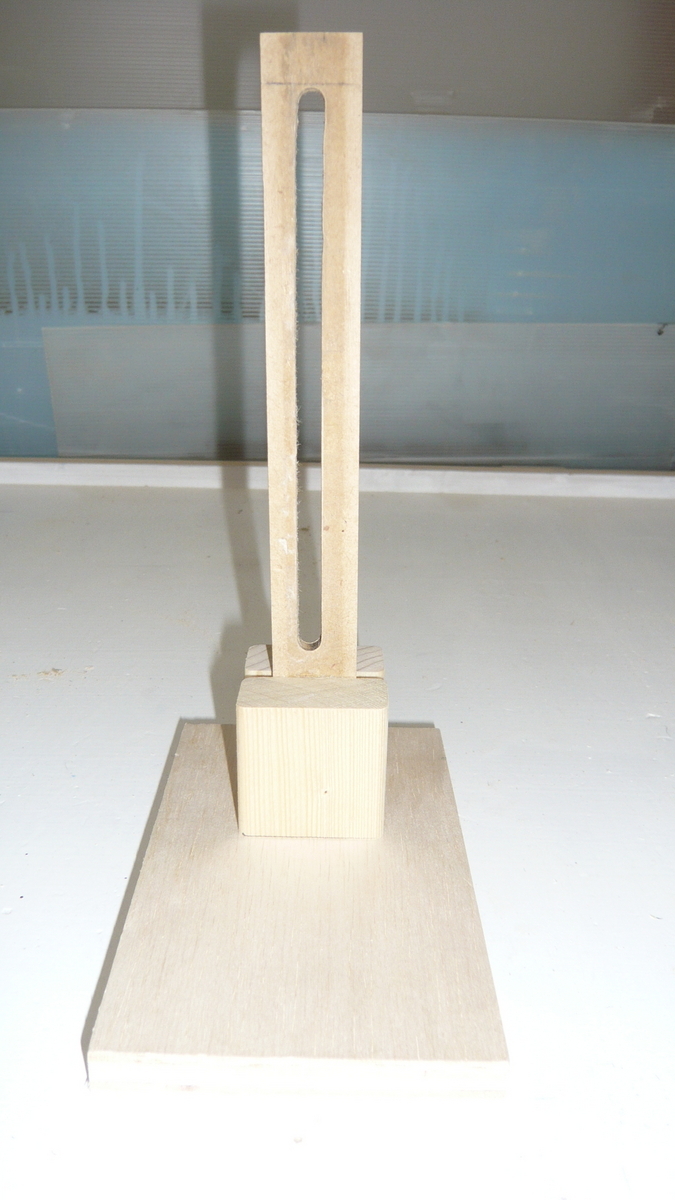

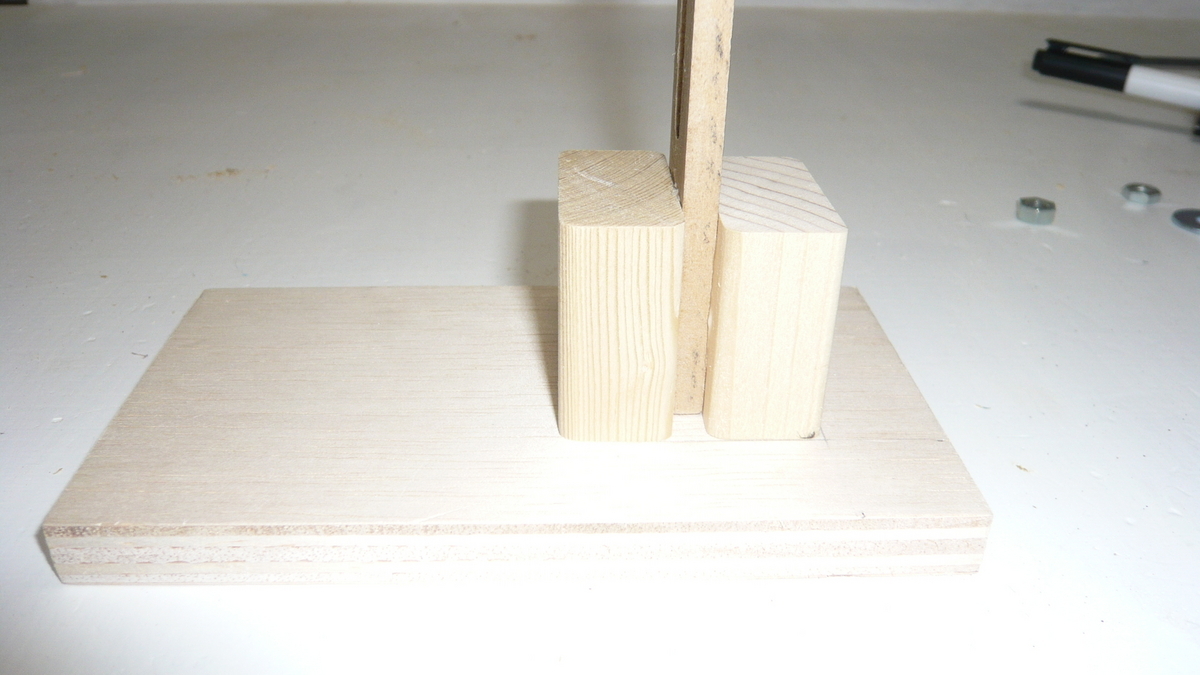

土台部分は完成です

これに、マーカー部分を取り付けると・・・

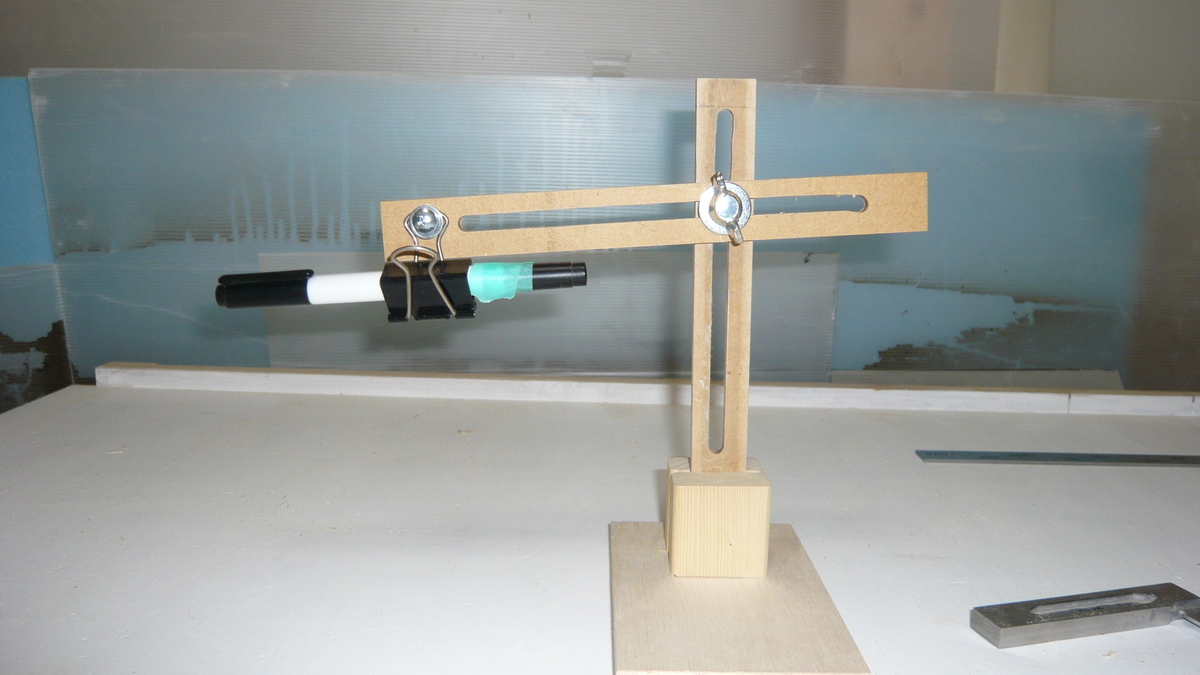

こんな感じになります

クレーンゲームの様に、上下左右に移動できます。更に角度調整も自由です。

【私の使い方】

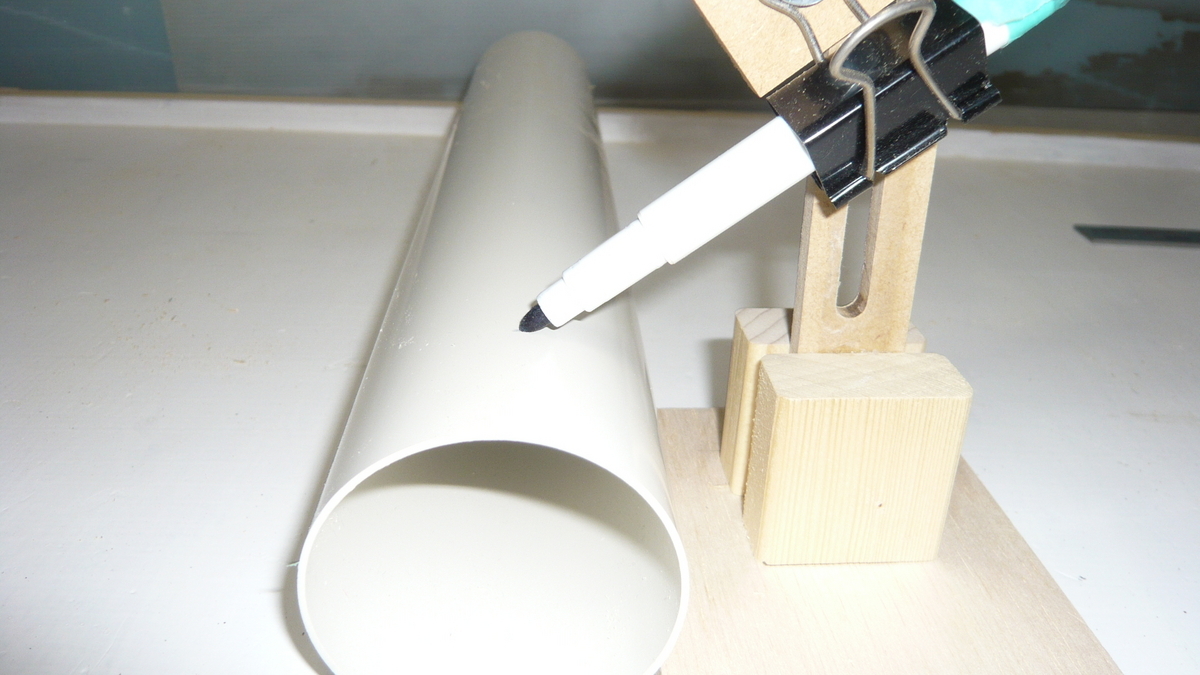

私の使い方は、塩ビパイプや空き缶などの曲面に線を引くために使います。

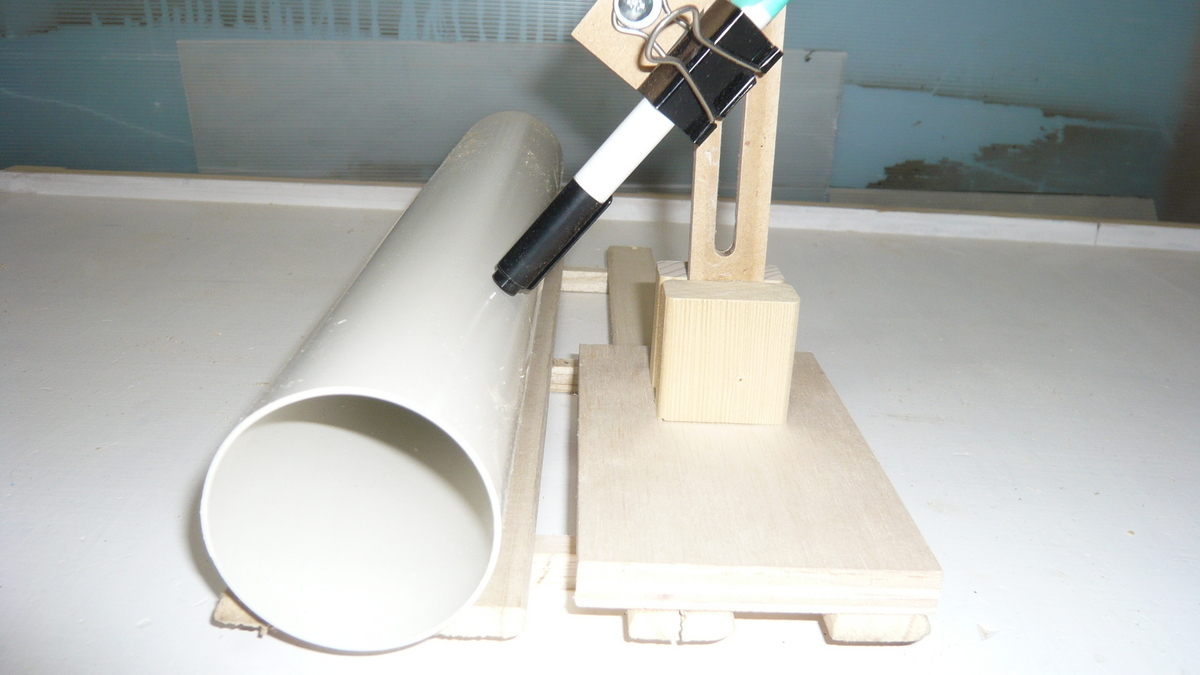

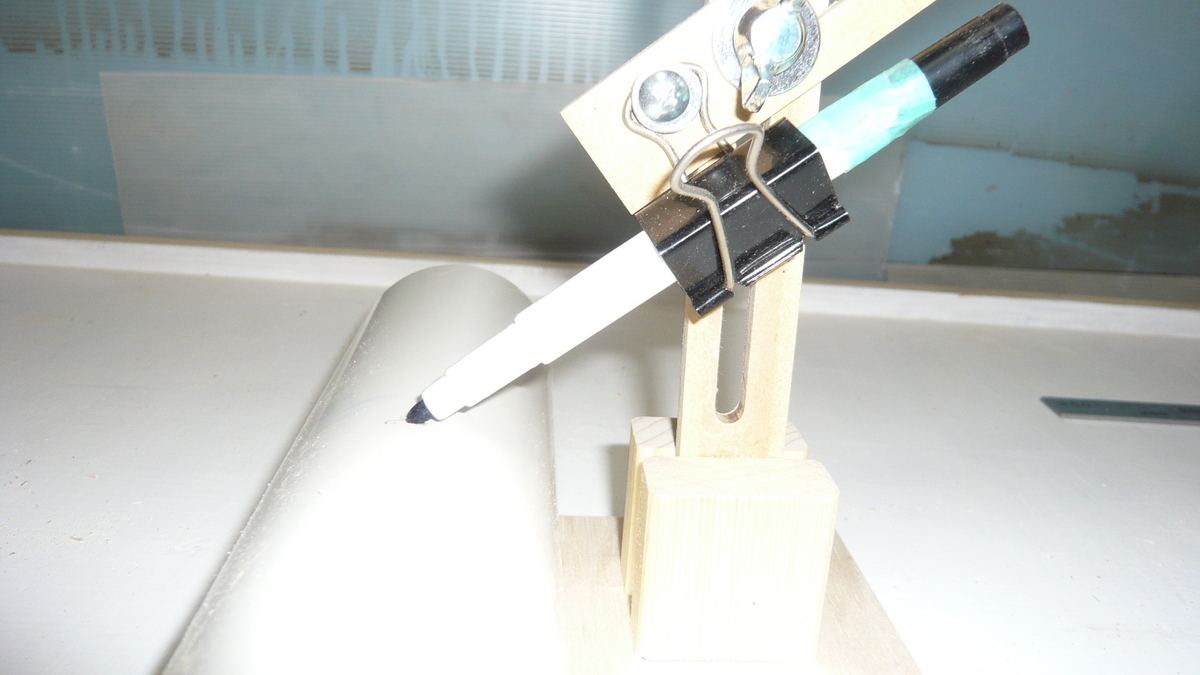

こんな使い方です

これは便利と思いきや、曲面なので、安定しない問題が残ります。

【端材④】

画像は塩ビパイプですが、冒頭にあった様に空き缶にも使えますが、安定

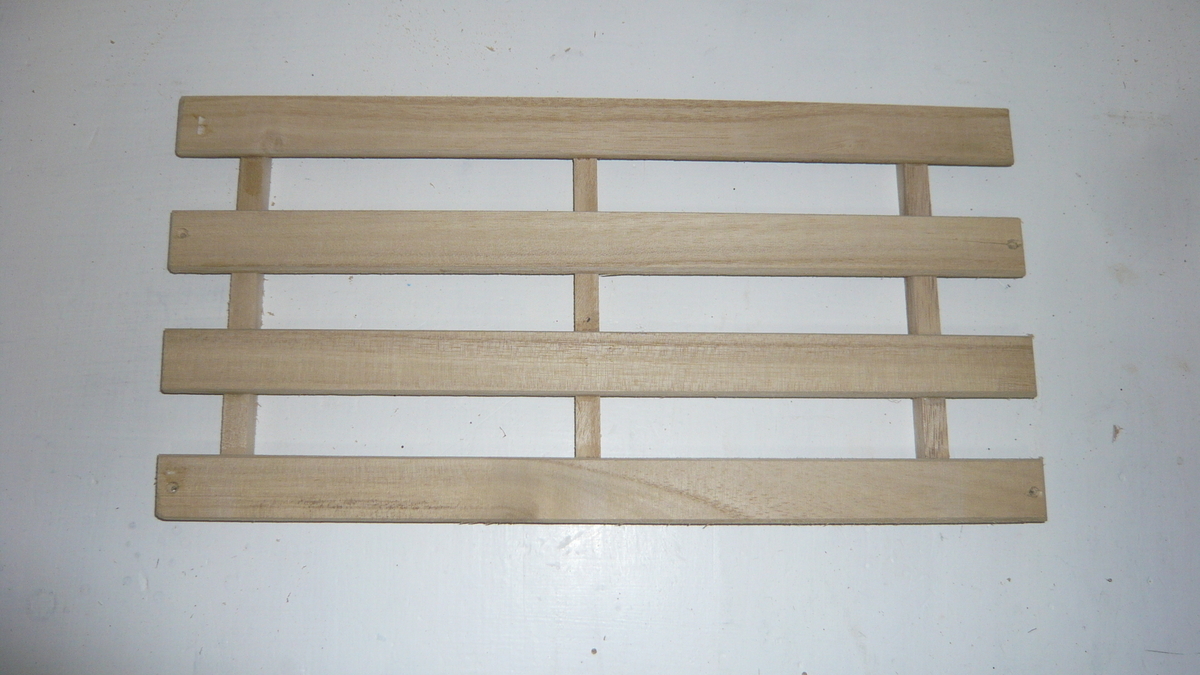

させるために「すのこ」（再利用）を使います。

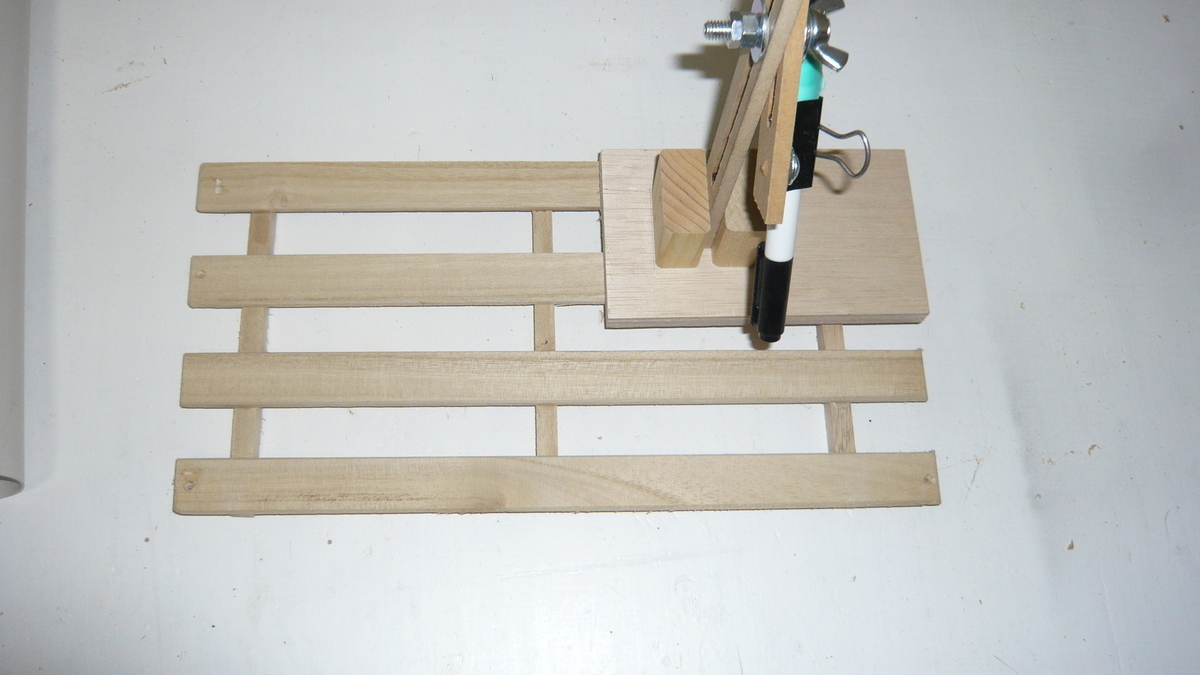

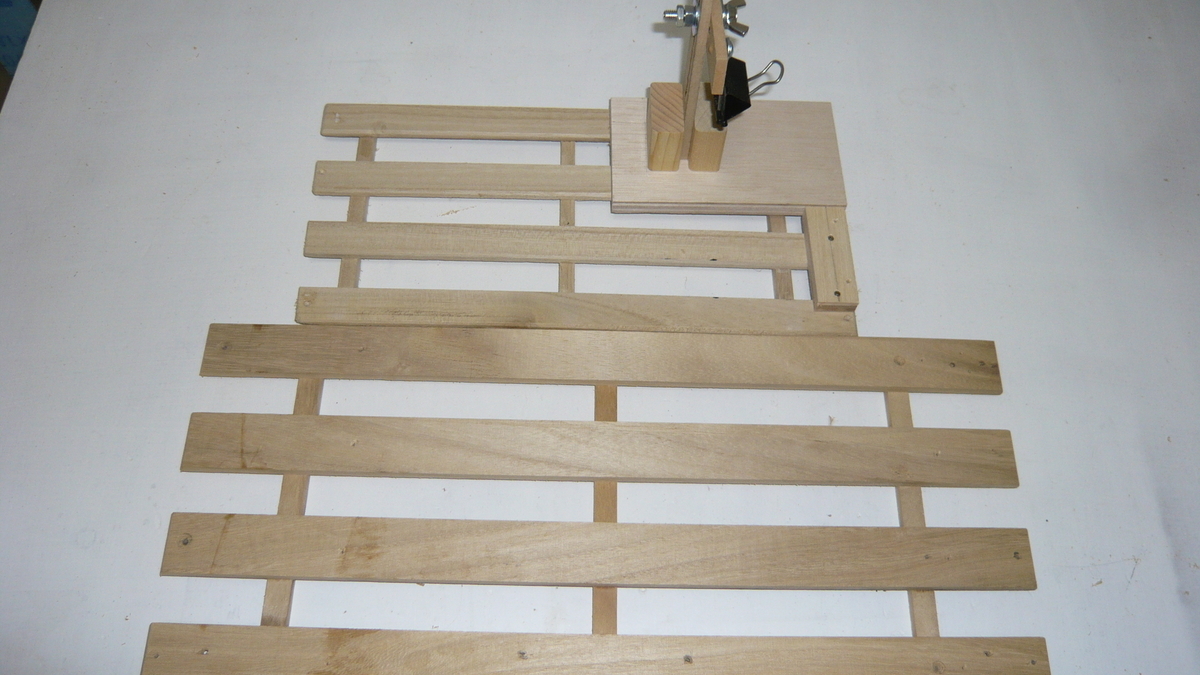

これに本体を固定します

板と板の隙間に入り安定します

多数の種類に対応できるようにします

ストッパーも付けてより安定感を増す様に下のですが、サイズが固定になるので

どんなサイズでも対応出来る様に、もう１枚すのこを足しました。

同じサイズが無いと言う、私らしい残念な状況なので少し大きいサイズの

簀子を今回は使用しています。

【完成】

以上で、新たな治具は完成しました。この後は、実際に空き缶を使って

ある物を作る予定ですが、長くなり過ぎているので次回に持ち越します。



ということで、本日はここまでです。

最後まで読んで頂きありがとうございます。

読者の皆様のコメントをお待ちしております。

コメント欄はかなり下の方になります。

それでは、また次回。
