また治具作りました

【無くても…】

前回、箱を作ったり板の接合に役立つ治具を作りました。

この治具は、使用する板の厚みが専用になるので、私が使う安い板のサイズで

作りました。しかし、後日YouTubeを見ていると、もっと便利そうな治具を

見つけたので、今更無くてもいいと思いましたが、気になったので作ってみました。

diynom.hatenablog.com

【今回も…】

YouTubeで見つけた動画と大きく異なる点が今回もあります。

技術、材料、の他にも「寸法」と言う大きなポイントです。

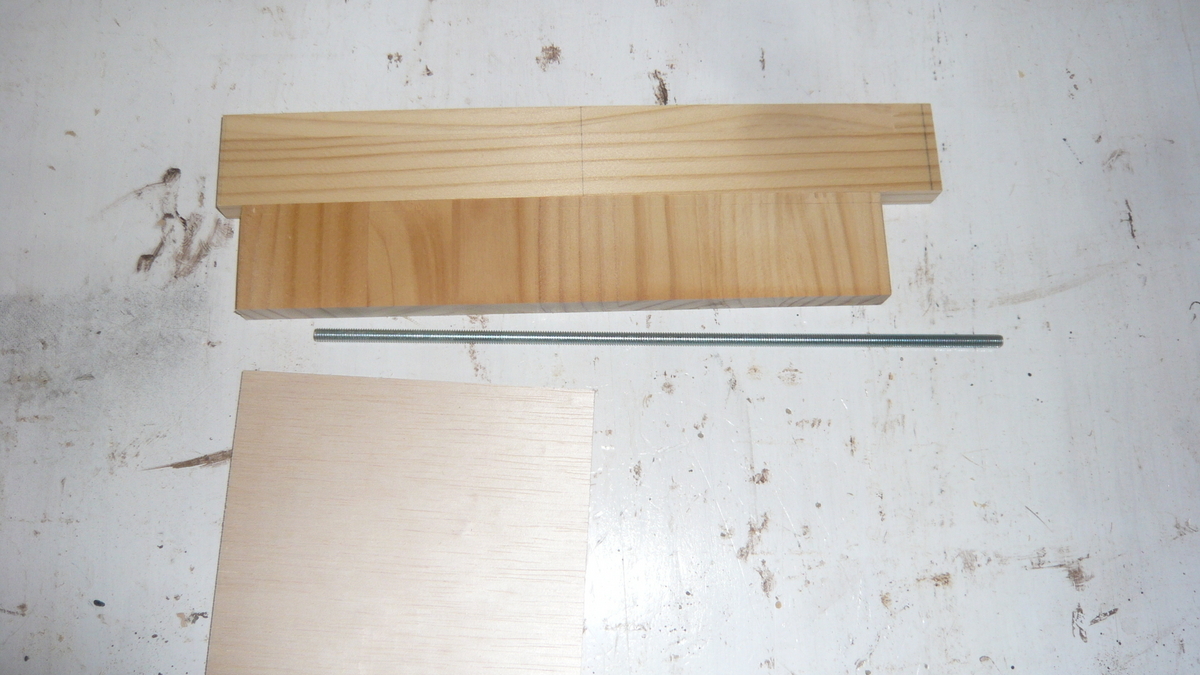

今回の寸法は、なんと在庫の端材都合で見よう見まねで作っています。

材料の大きさ、厚さなど全く違う物を使い、感覚だけで作ったので、おそらく

予期せぬ問題が多々発生する気がします。

これくらいで出来るかな？と考えが甘いです

以前作った「バイス」を作るイメージです。

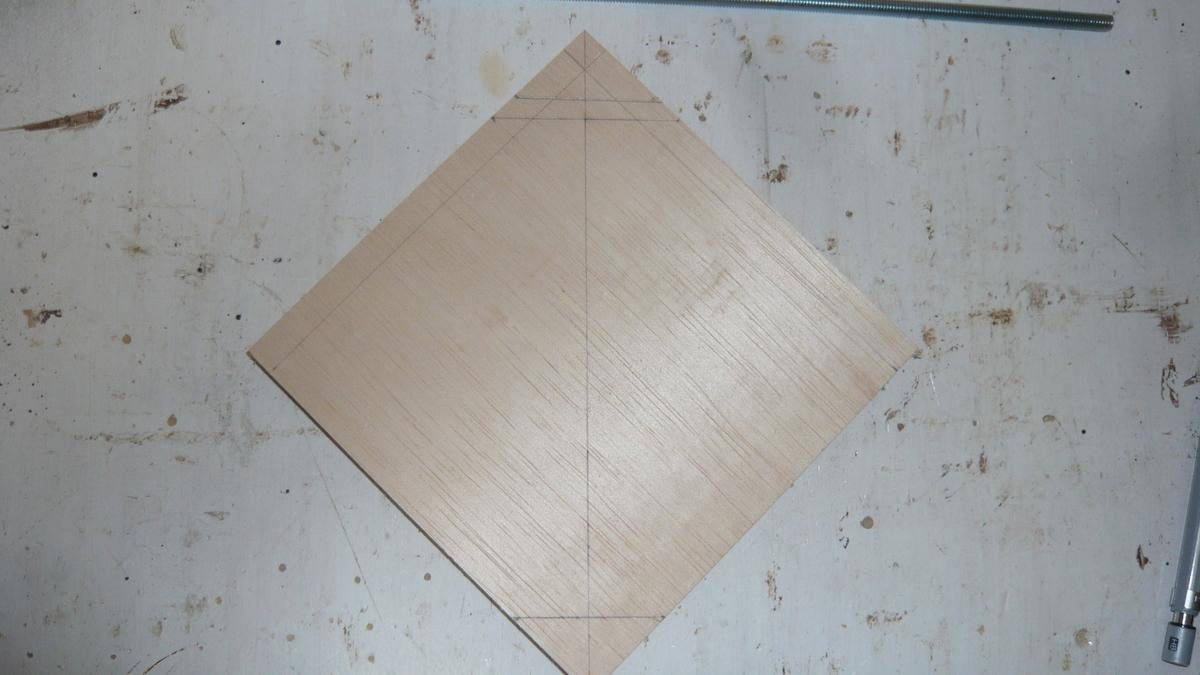

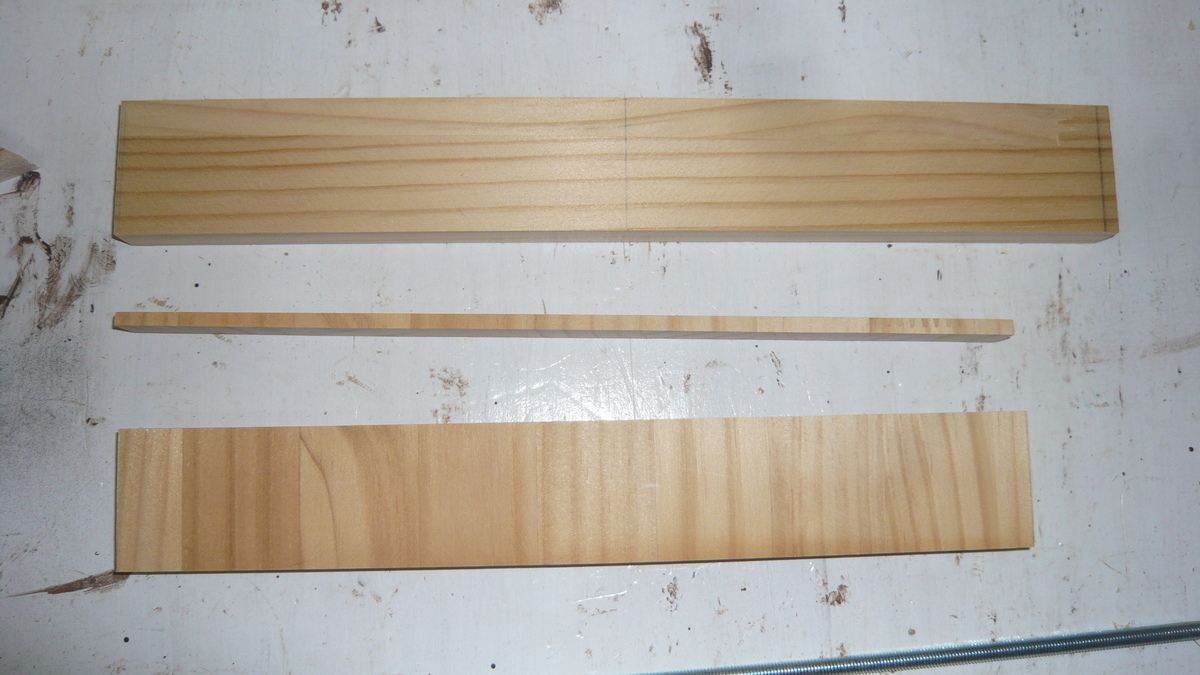

細かい寸法を気にせず（👈毎回これが危険な行動です）感覚でカットしていきます。

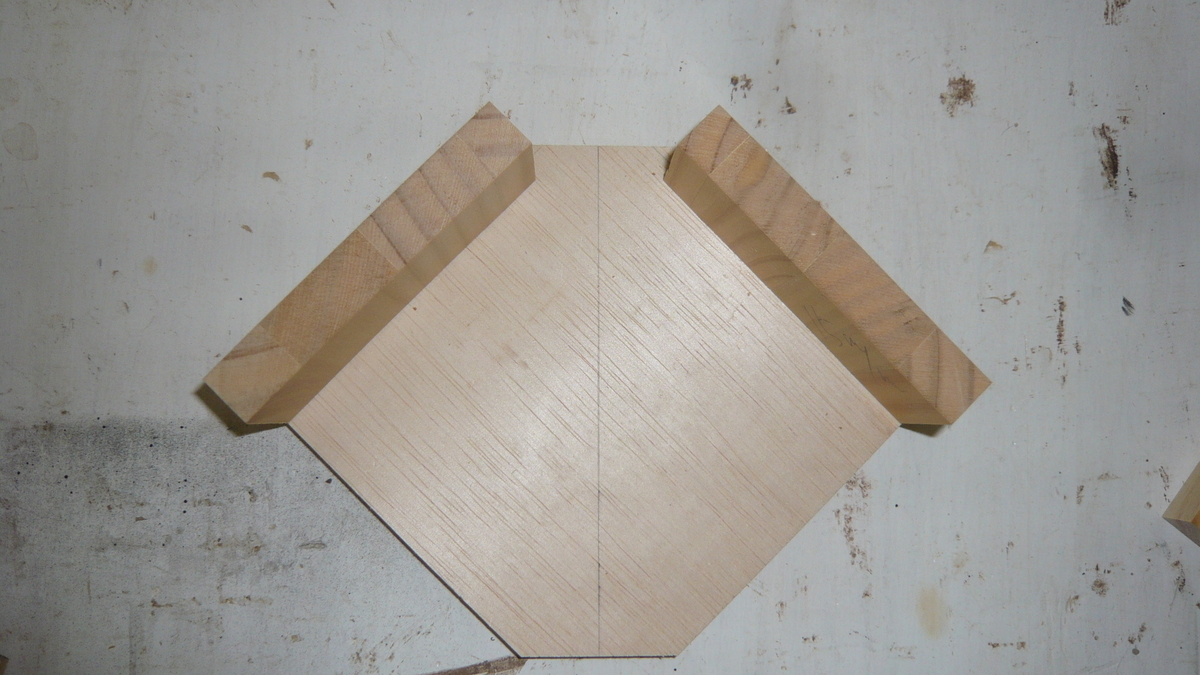

カットしたら仮合わせをします

ベース部分とフェンス部分はたぶん、これで大丈夫だと思います。

内側で使うパーツ用の端材が早くもありませんので、探して追加します。

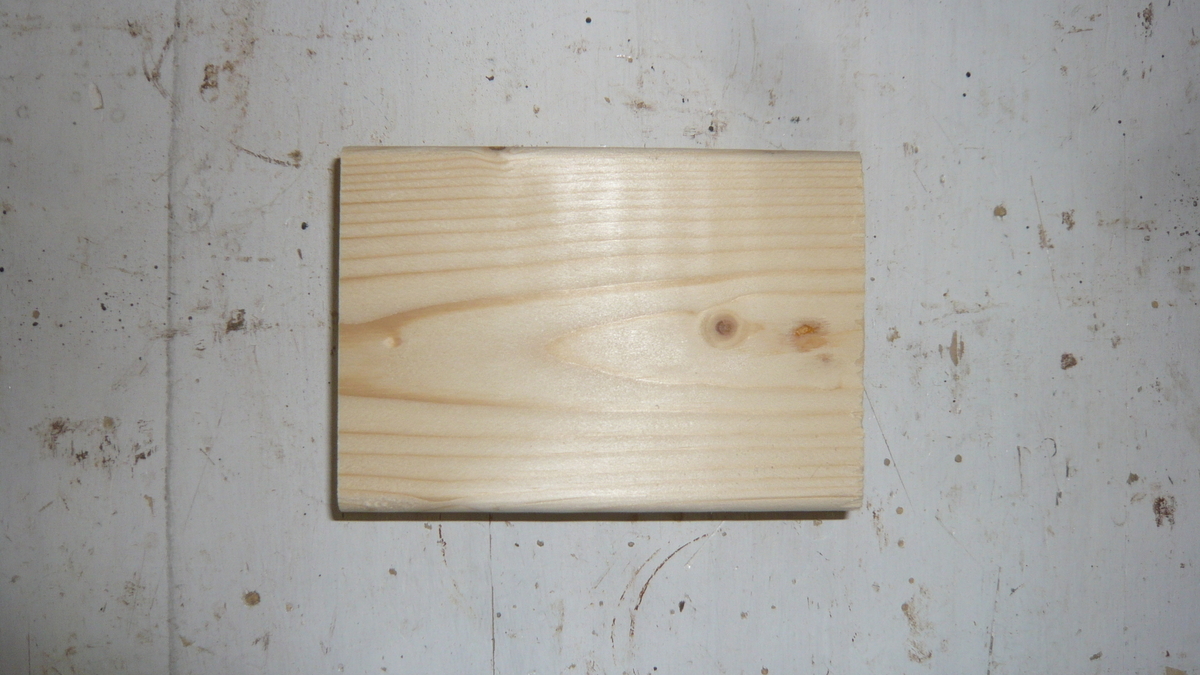

２×４材の端材を追加します

【穴開け加工】

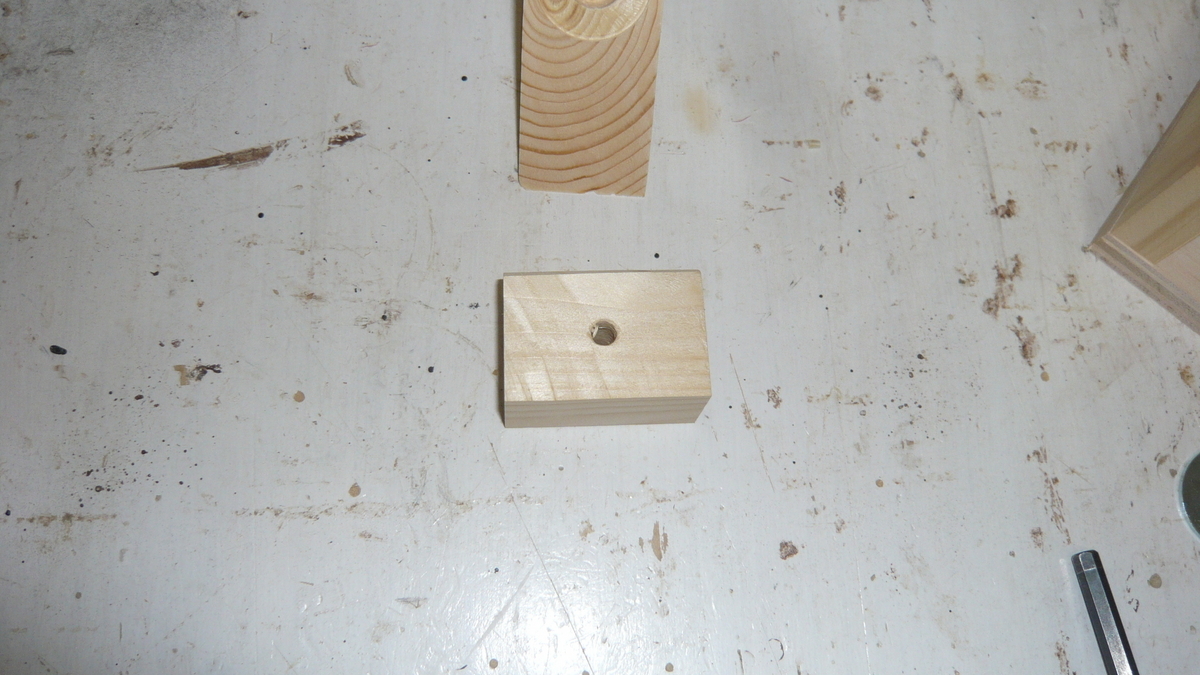

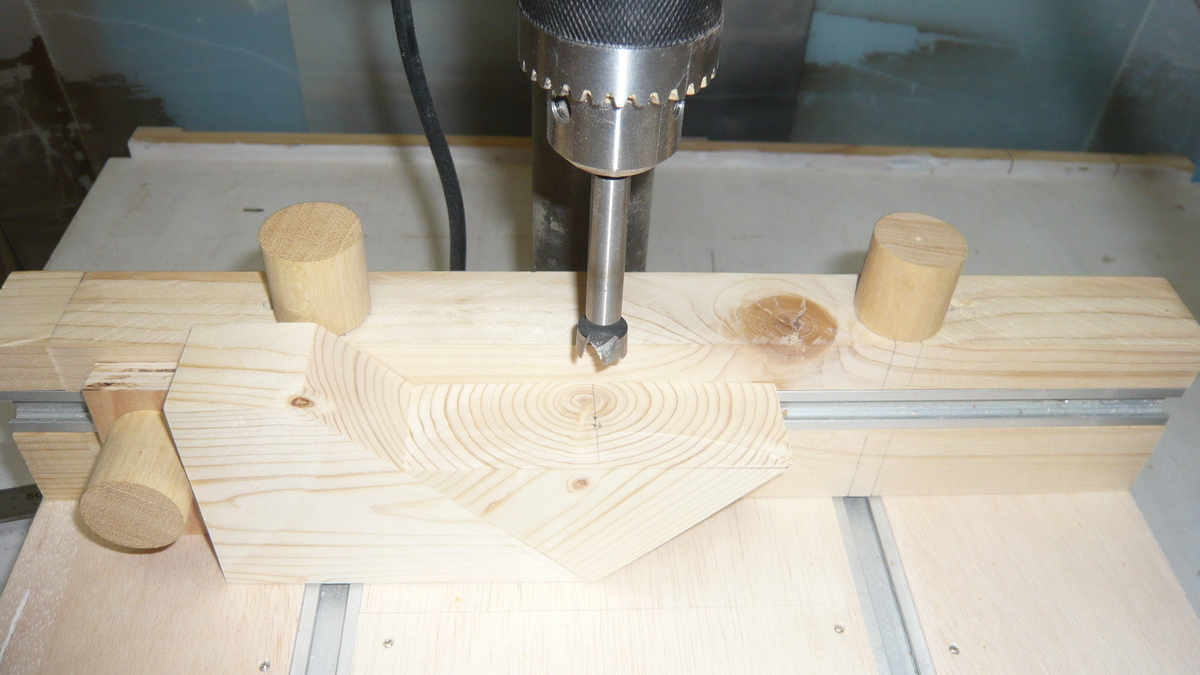

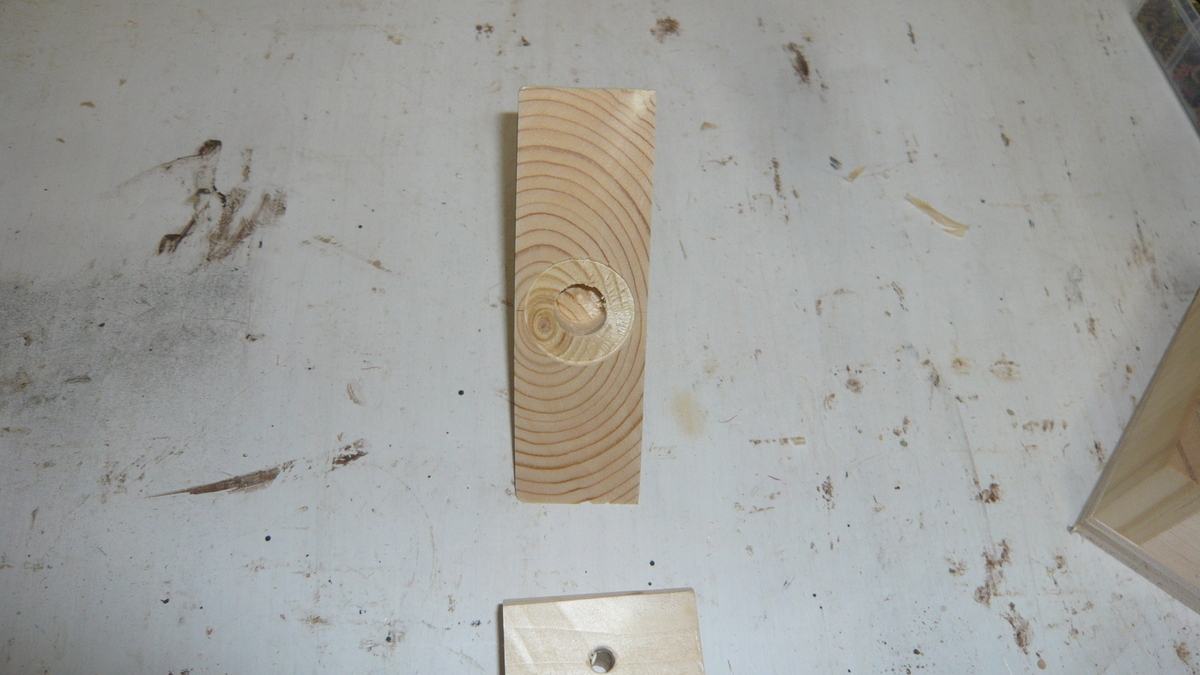

シャフトを通すための穴開け加工をボール盤を使って行います。

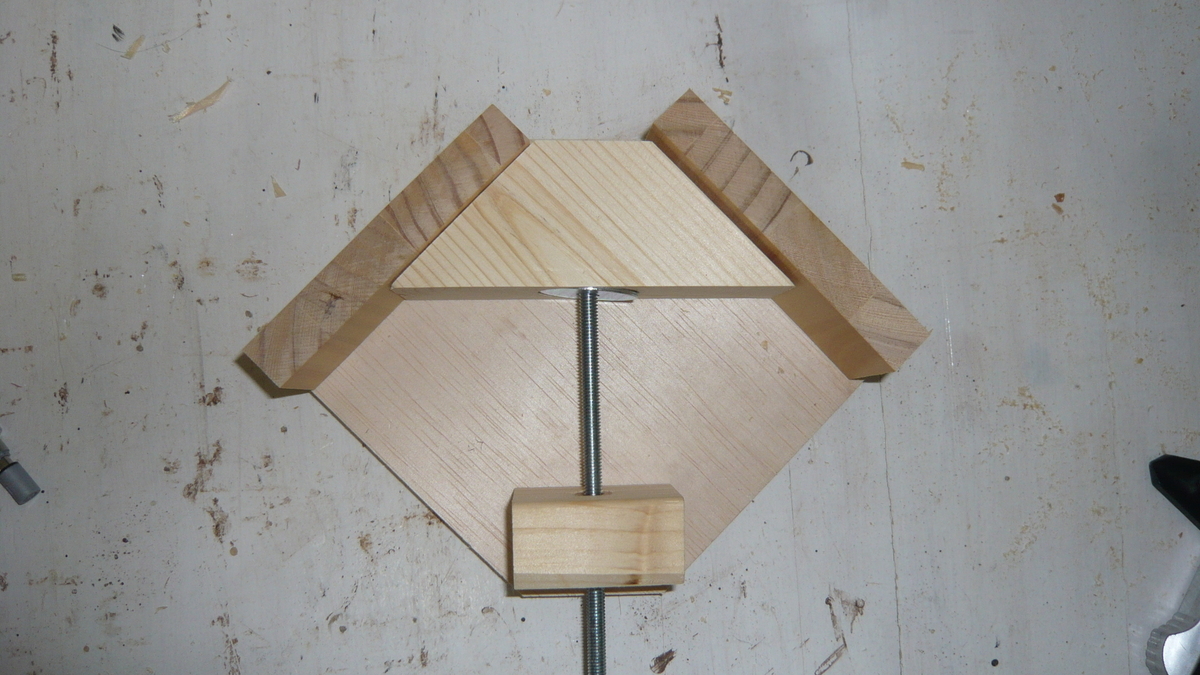

何種類かの穴を開けて仮合わせを行います

【撮影忘れました】

とても暖かい作業場での作業の為、一部撮影を忘れてしまいました。

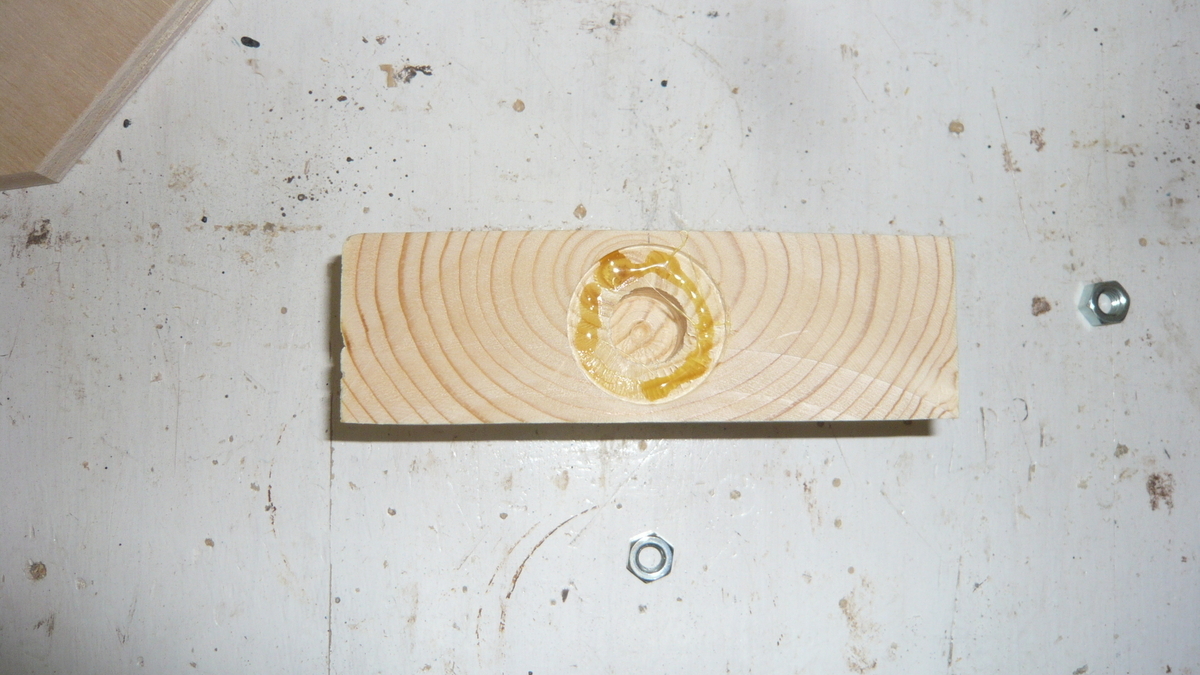

既に２×４材の端材が加工済みです

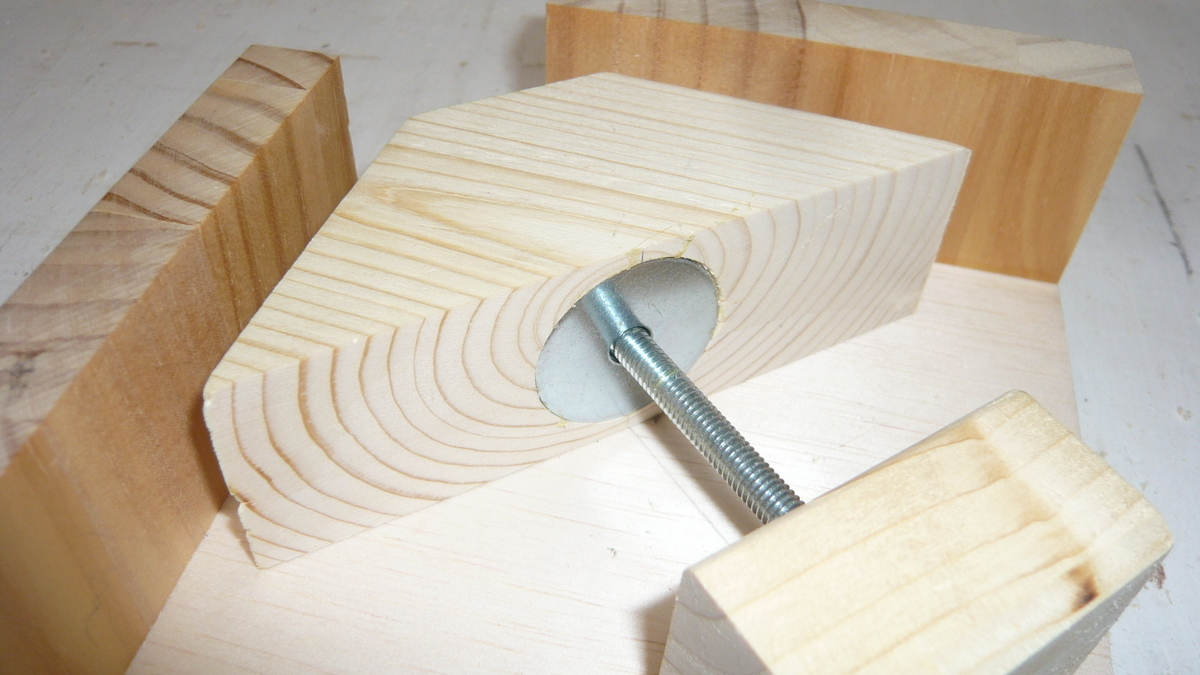

シャフトに部分は・・・

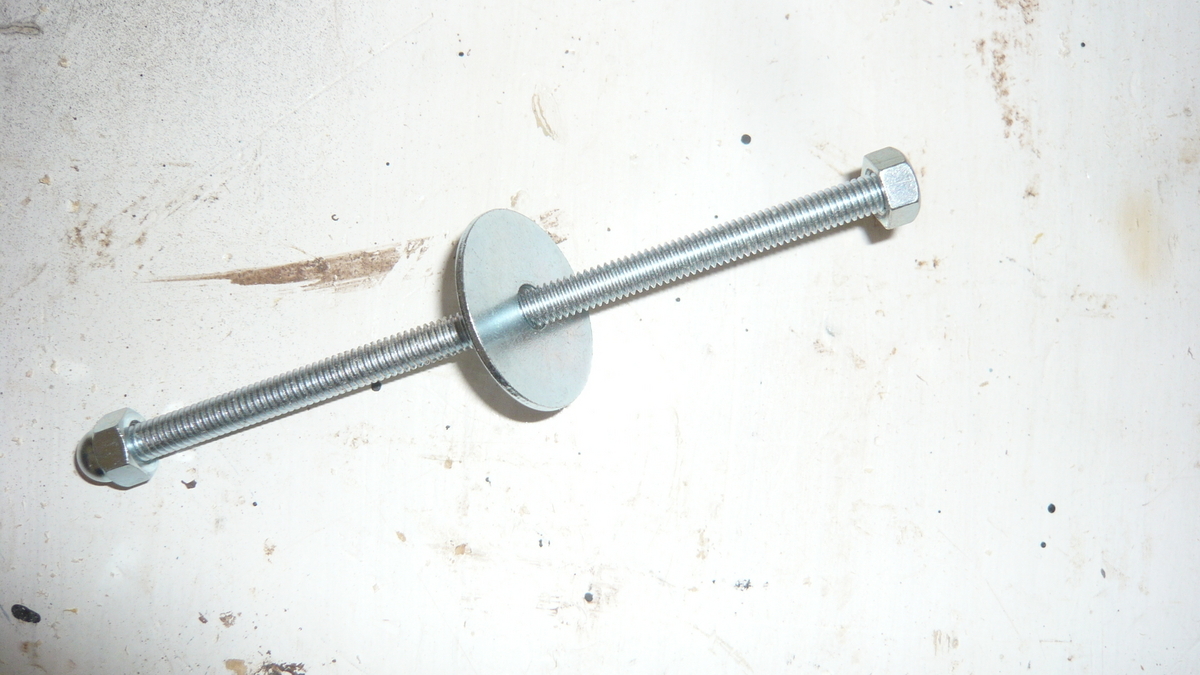

ワッシャーとナットを使って抜け防止を行います

シャフトの手前部分に取手を取り付けようかと思いましたが、全体がそれほど

大きく無いので、以前、ノブ作り治具を作った時の練習で作ったものを使った

ノブを取り付けることにしました。

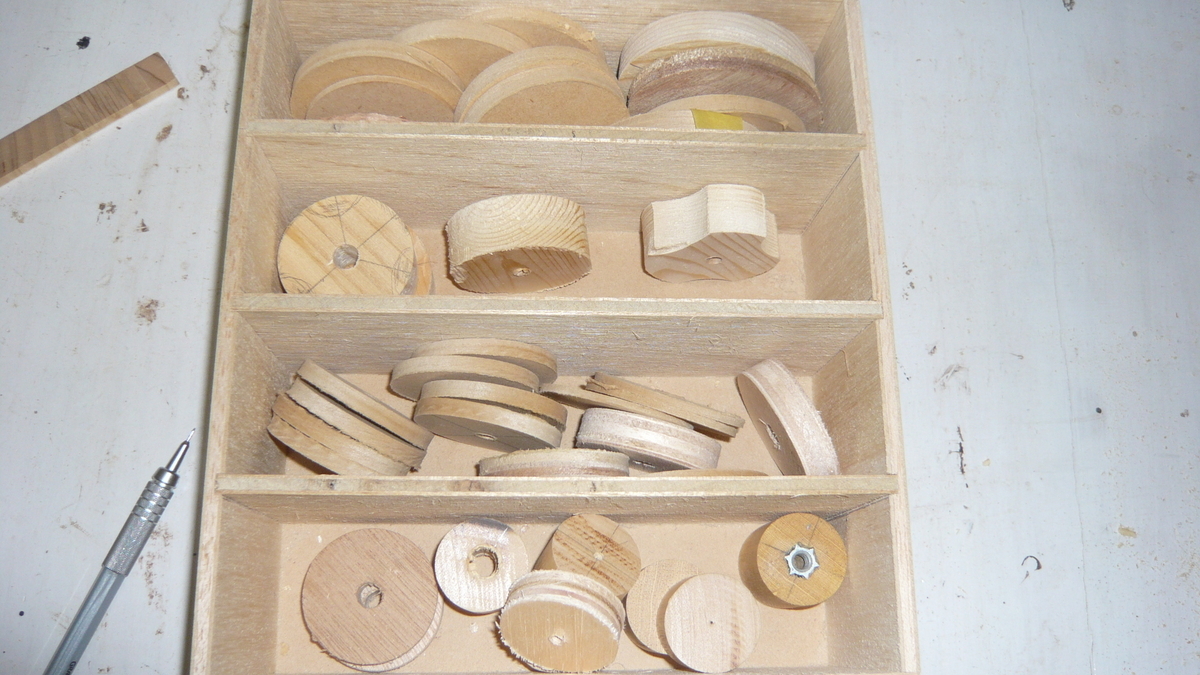

【どの大きさにするか？】

本体とのバランスを考えて選びます。

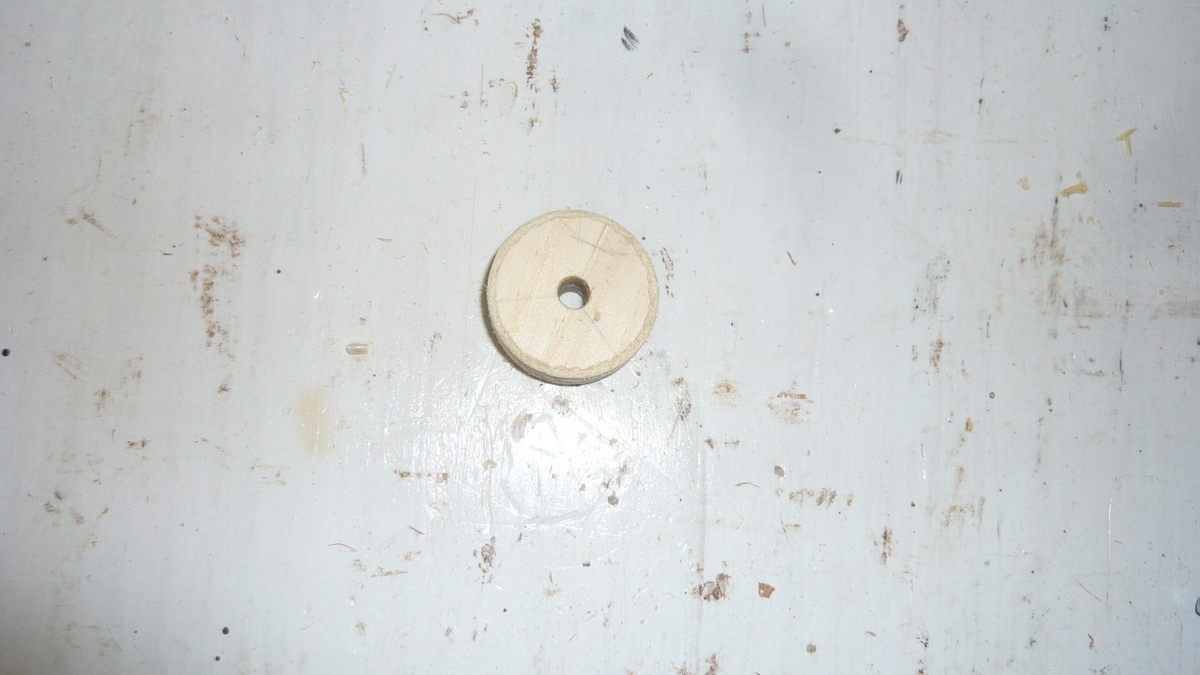

比較的小さい物を選択

全体的にバリがありザラザラしているので、研磨します。

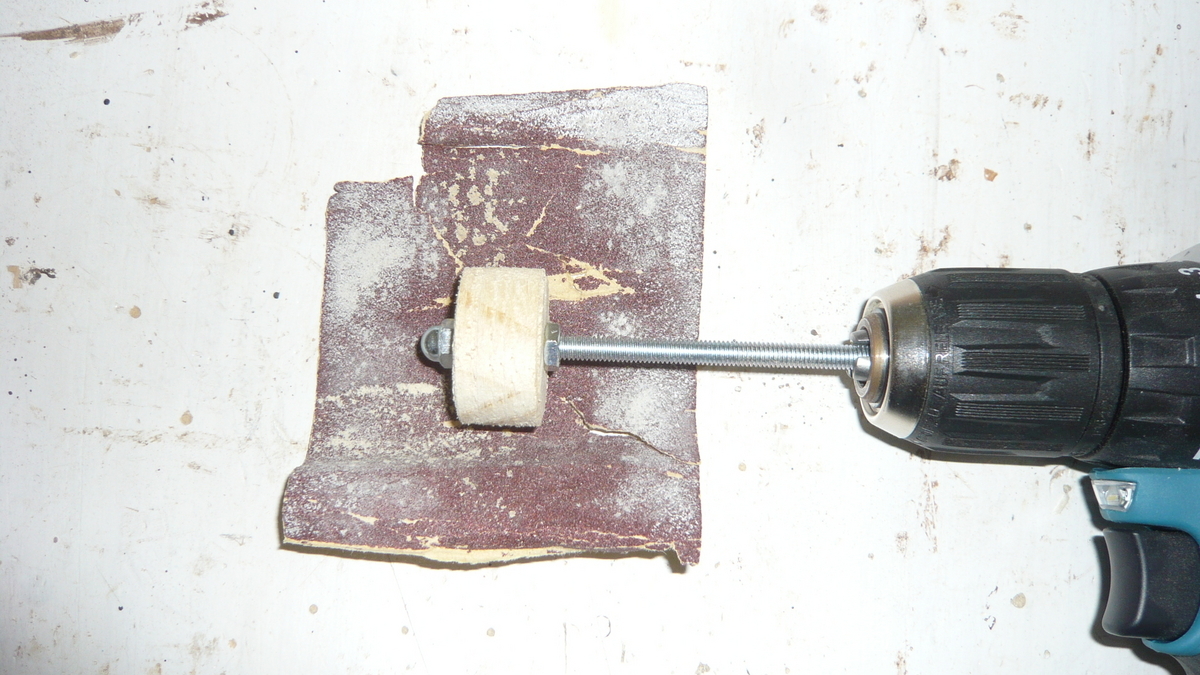

ドリルの先端に取り付けて一気に研磨します

摩擦熱が熱かったですが、あっという間に研磨出来ました。

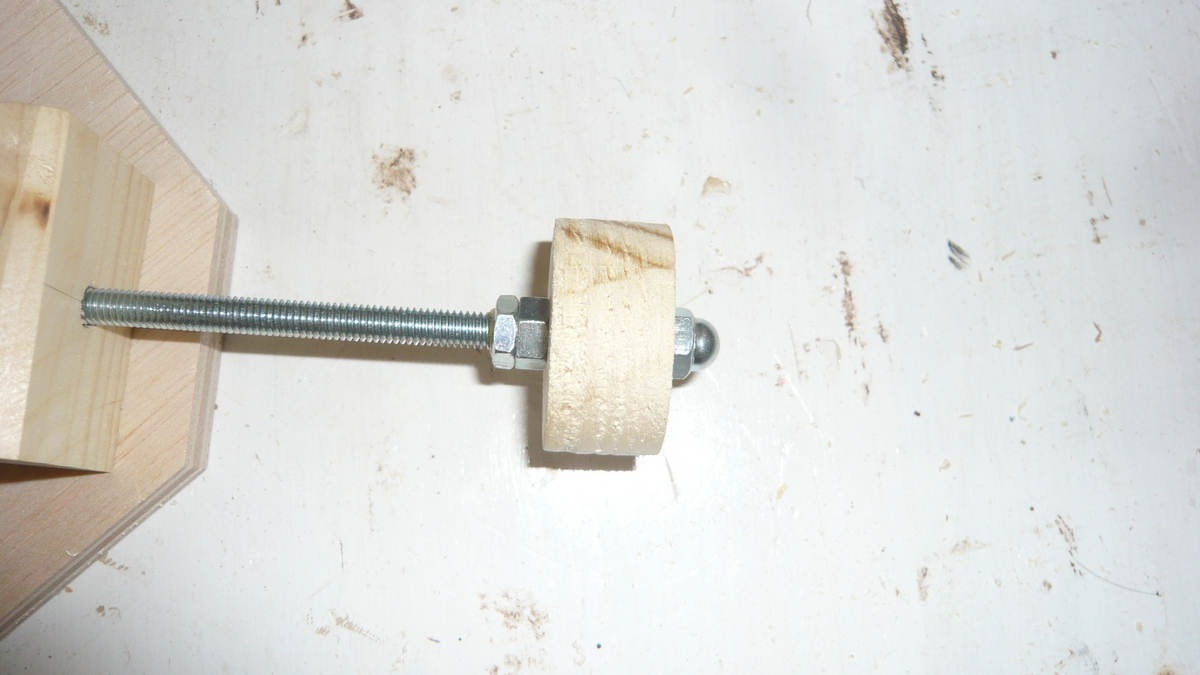

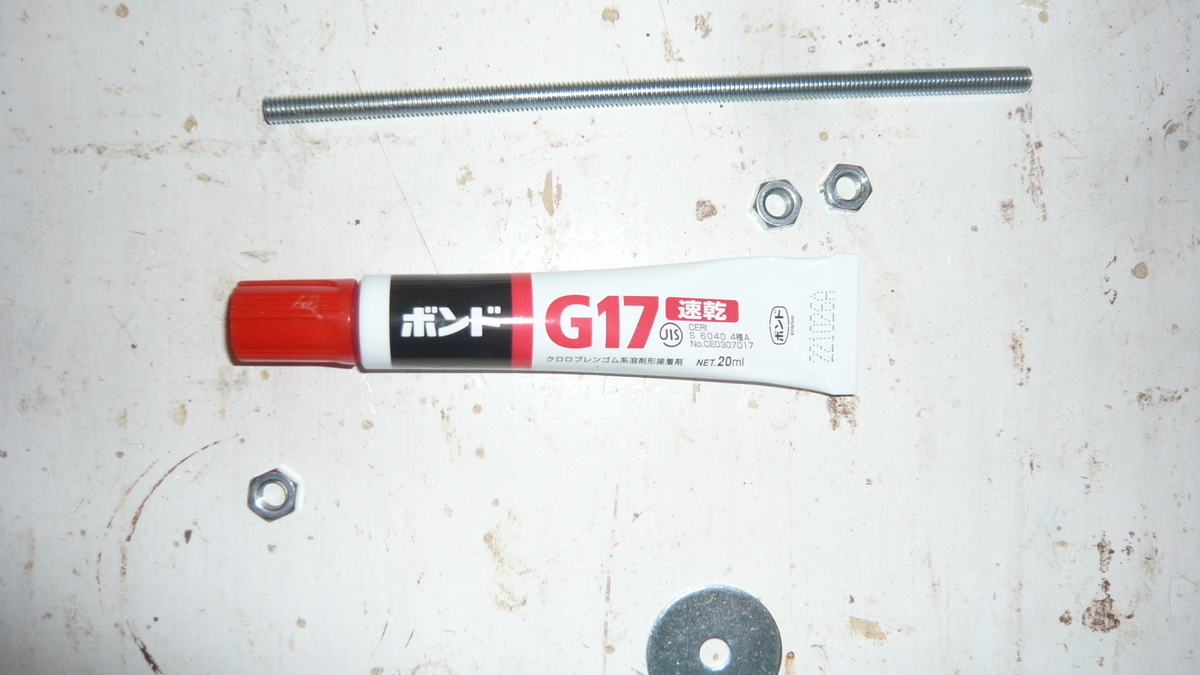

これをシャフトにボンドとナットで固定します

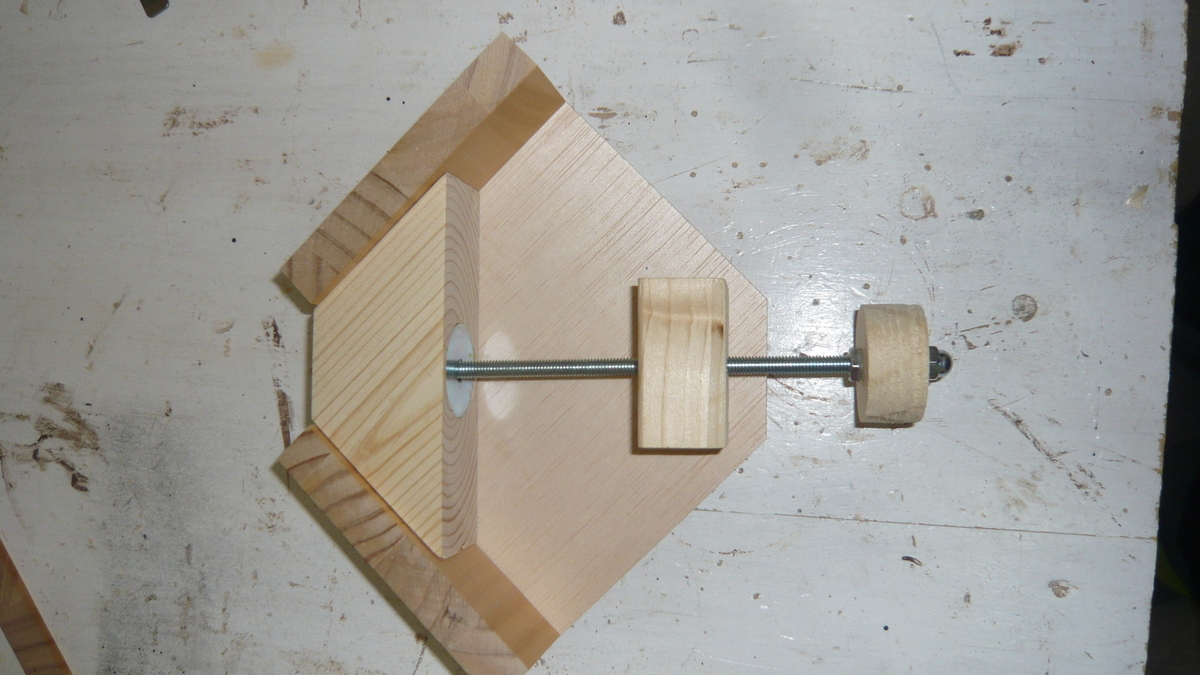

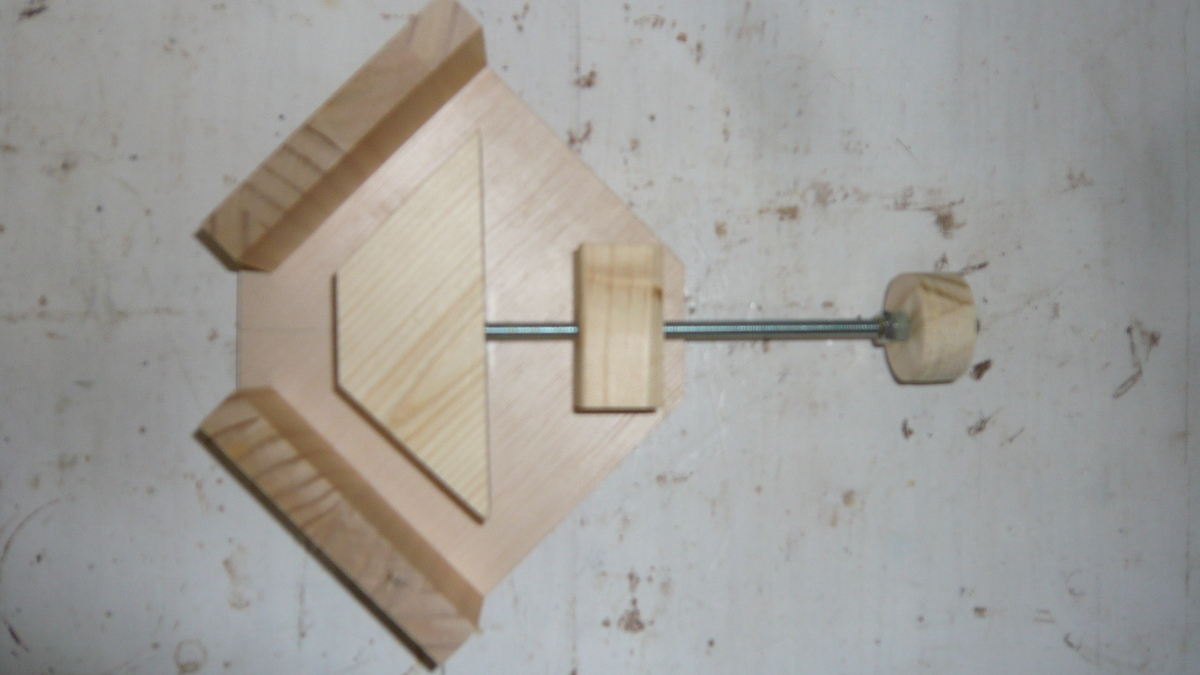

これで一応完成です。

【完成した？】

作業は全て終了したので、「完成」です。

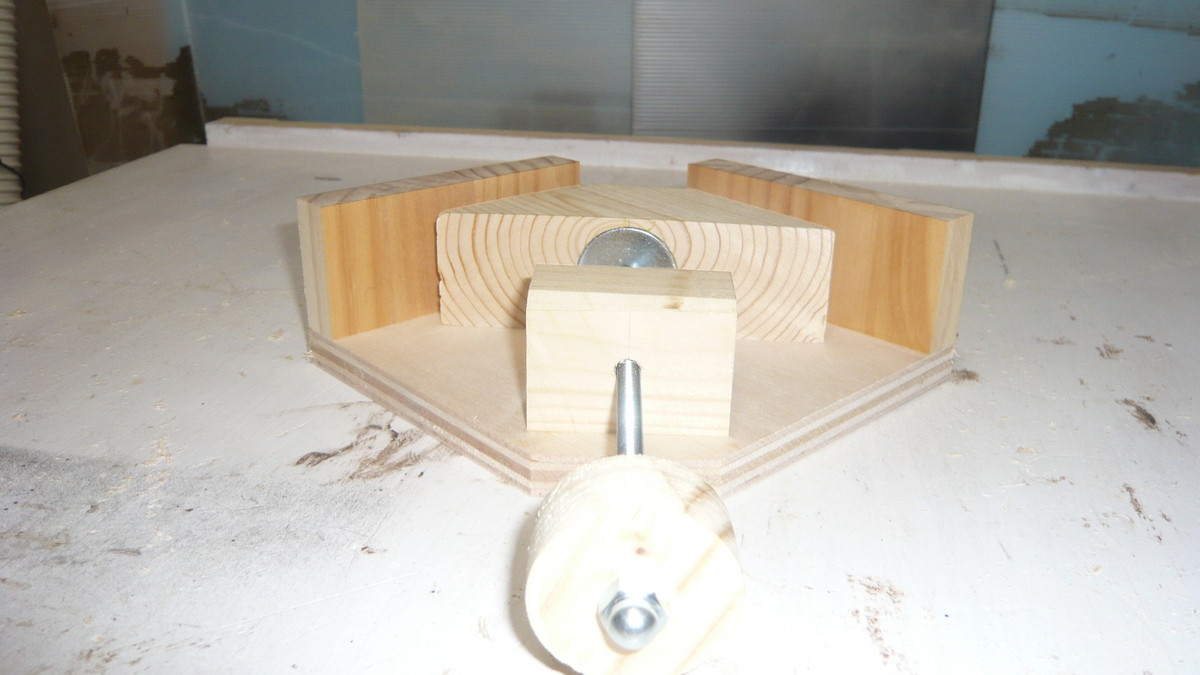

大きな問題は無く動きます

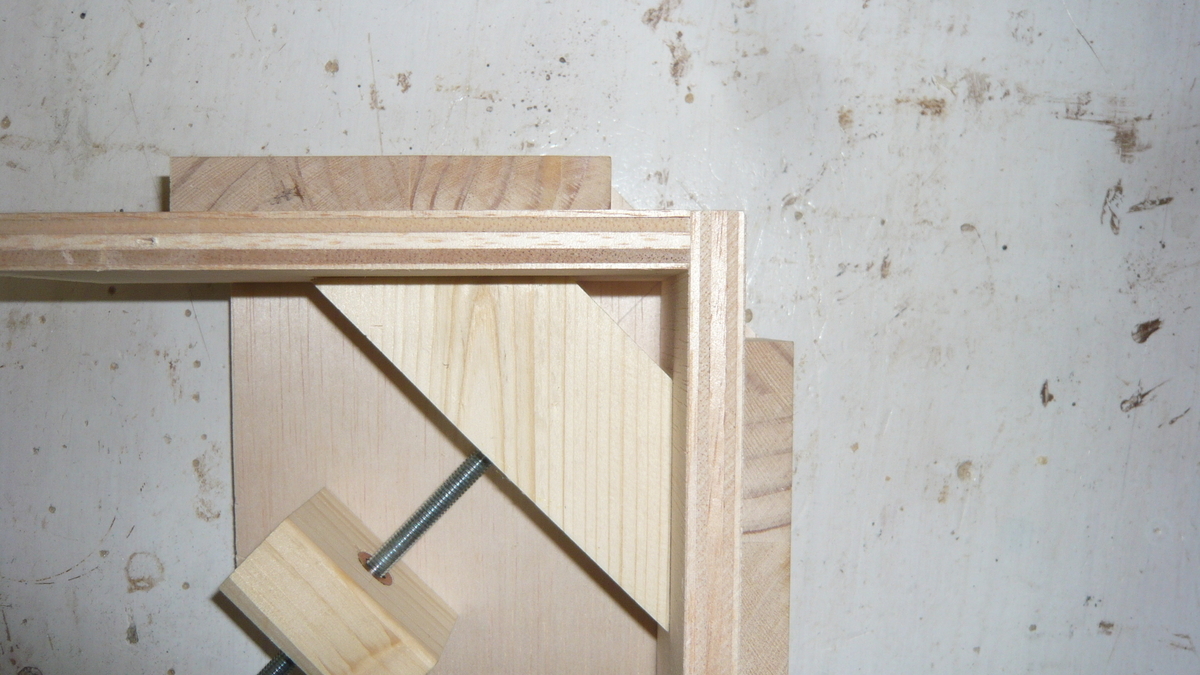

実際に挟んでみました

ちゃんと固定も出来たので、失敗では無く、「成功」かな？

これこそ、使う機会は果たしてあるのだろうか？作るだけの自己満足で終了な

気がします。



ということで、本日はここまでです。
