ドリルガイドの作製

【私でも作れそう】

DIYの作業を行う時に、ドリルを使って穴を開けることも多々あります。

毎回思うのが、まっすぐ開くかな？曲がってないかな？と言う不安が

多く、少しでもこの不安を減らす方法をいつもの「YouTube」で見つけました。

それほど難しく無いと思ったので、早速作ってみます。

【用意する物】

スペーサー、端材、接着剤。

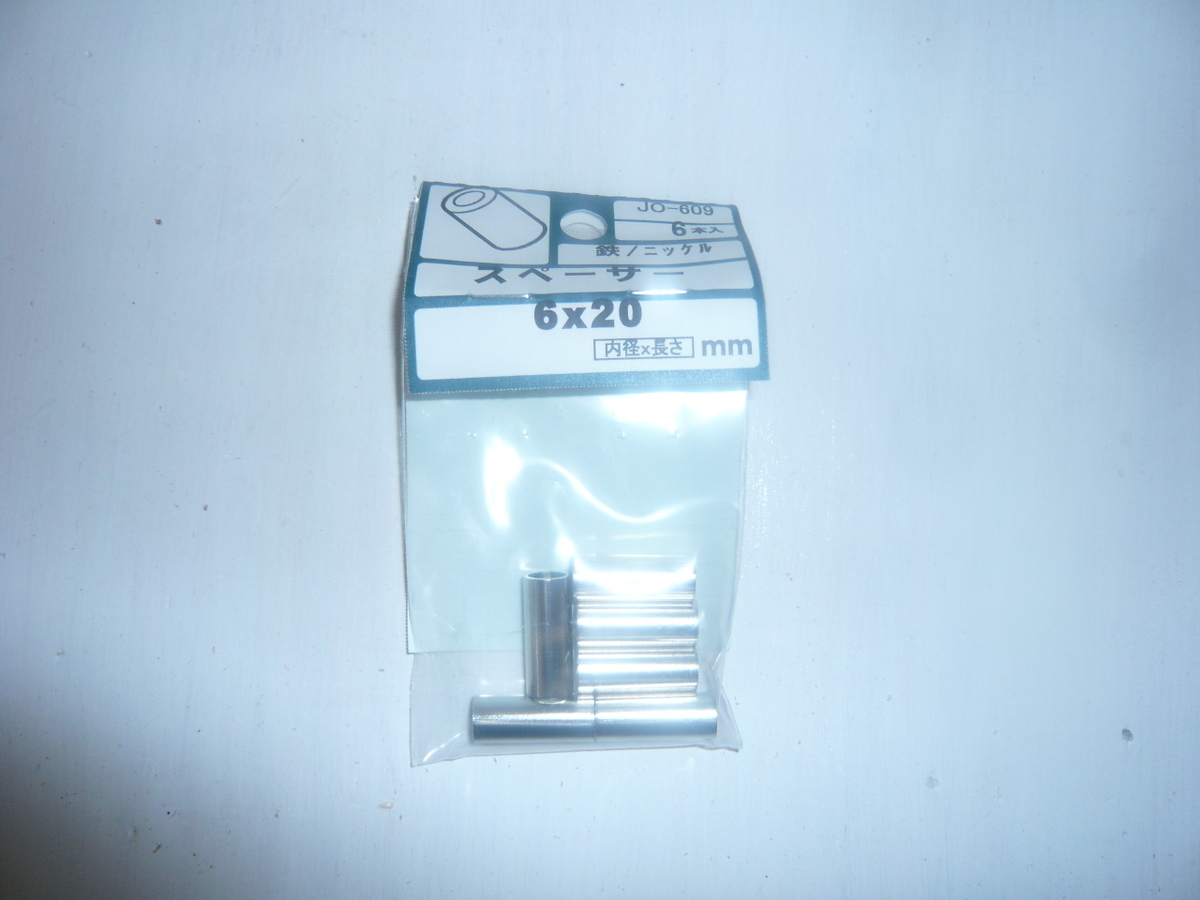

今回は内径６㎜を使用します

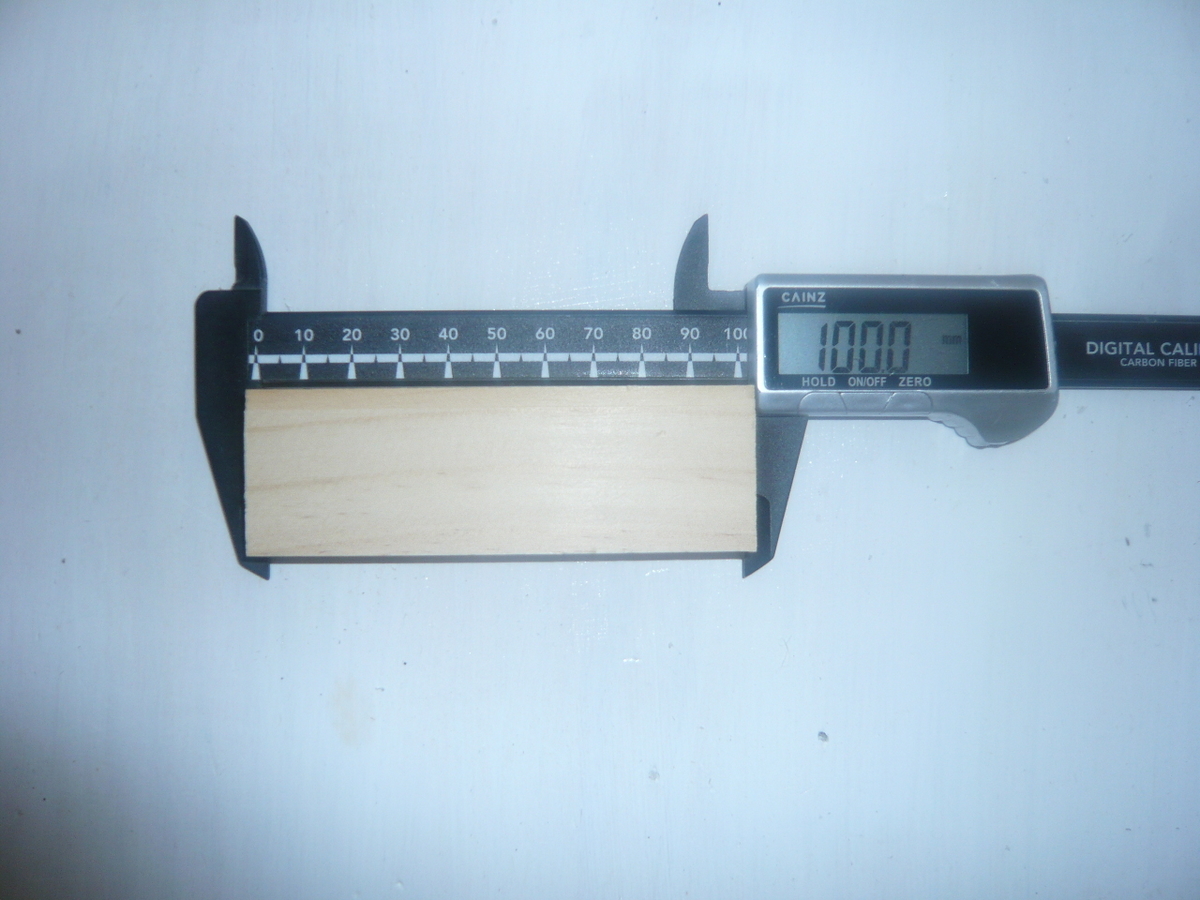

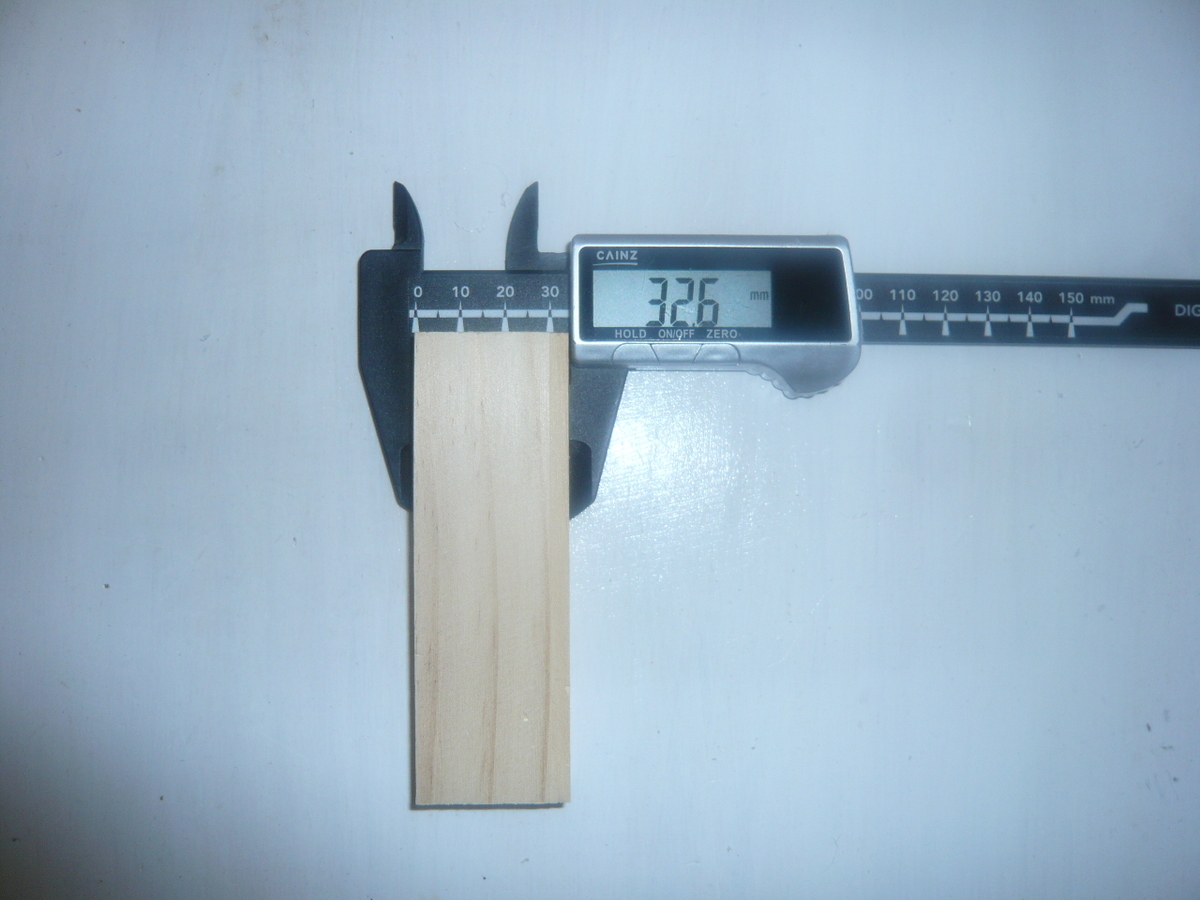

大きさは適当です

スペーサーの長さが２０㎜なので、端材の厚さは１８㎜を使用しています。

【加工開始】

スペーサーの内径は６㎜、外径は約８㎜。

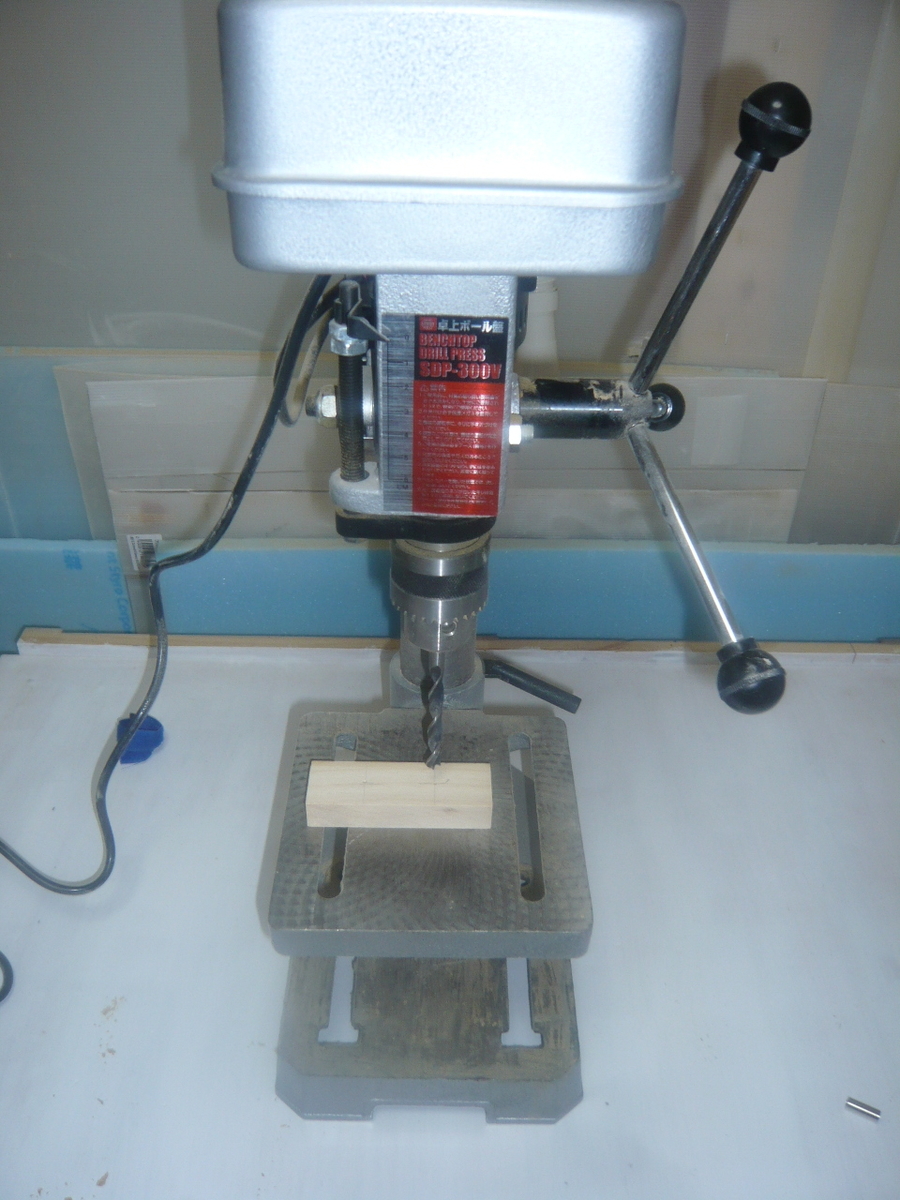

今回は、治具作製なので、曲がることは許されないので「ボール盤」を使います。

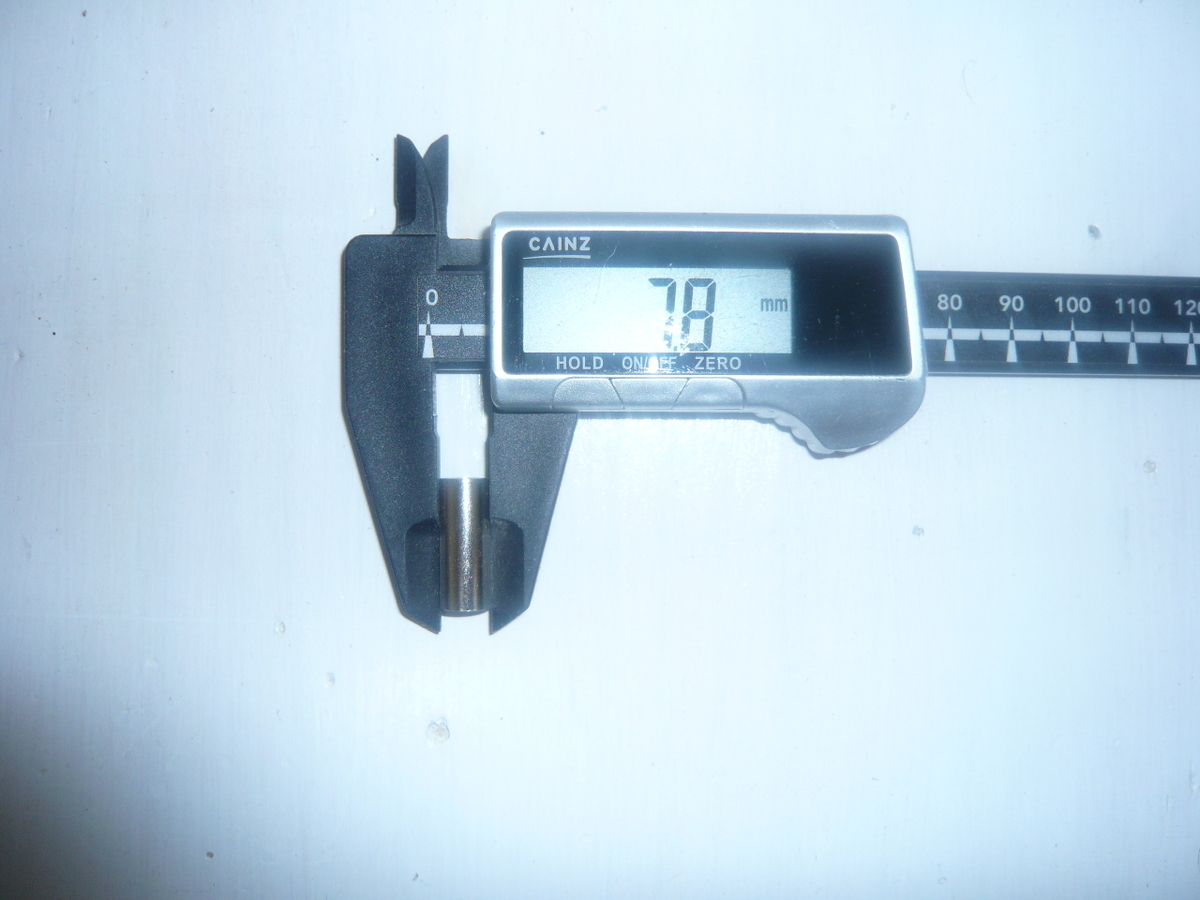

外径は７．８㎜

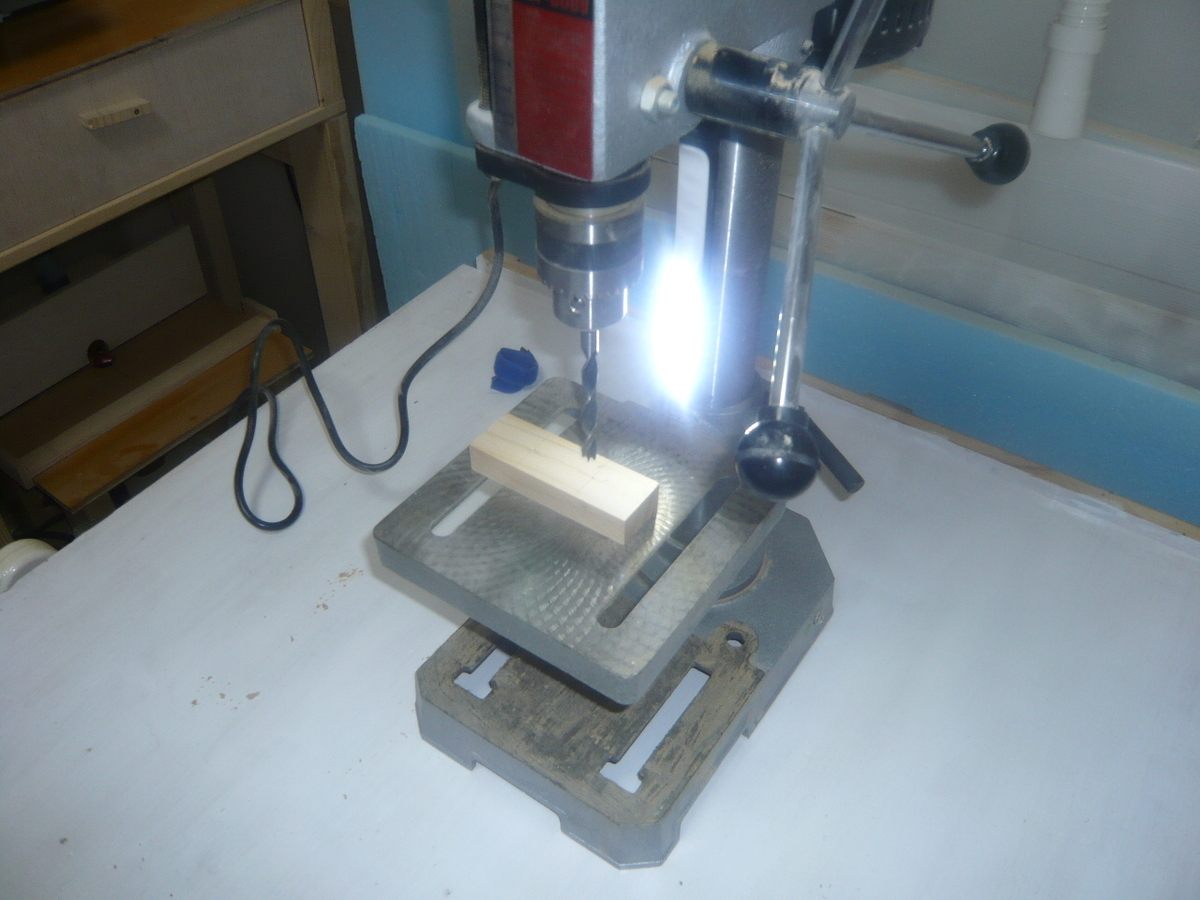

８㎜のドリルで真っすぐ開けます

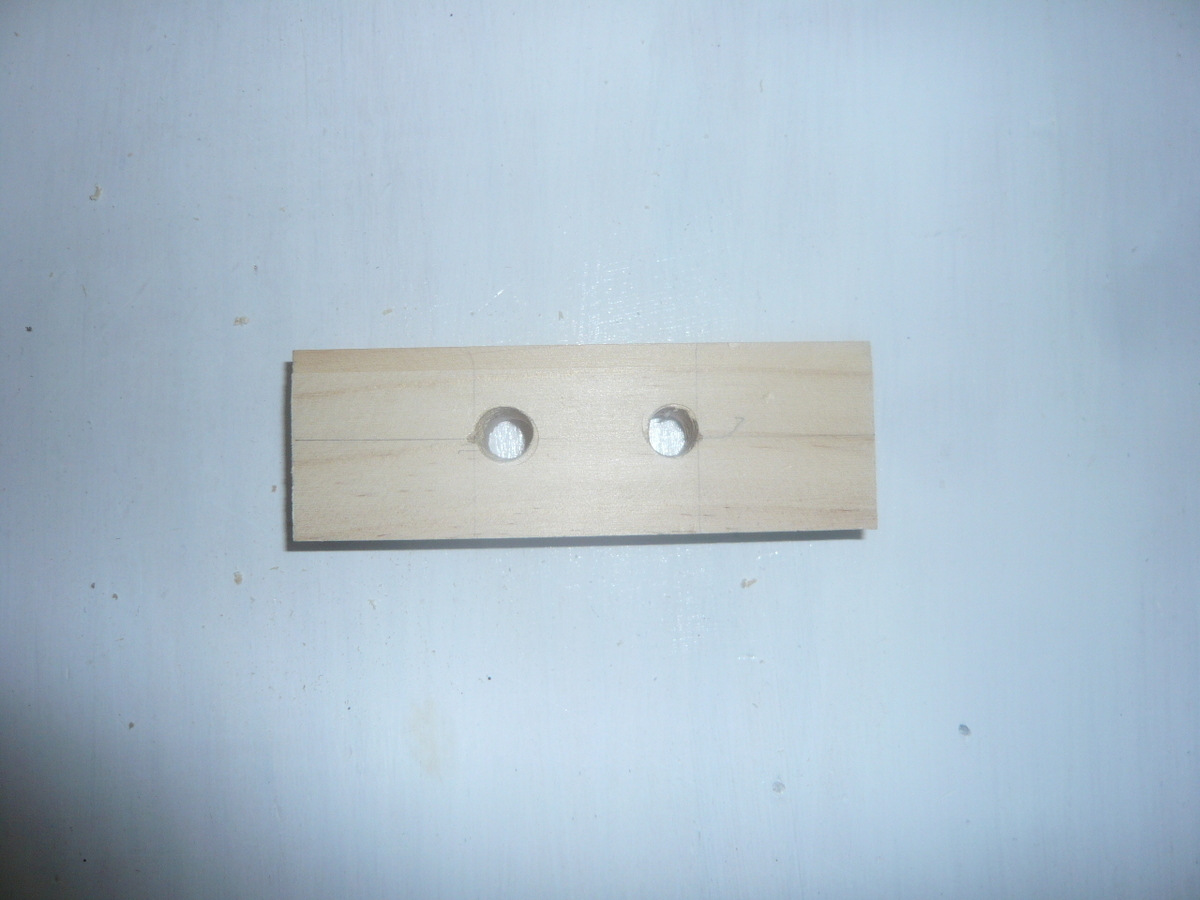

こんな感じです

スペーサーを接着します

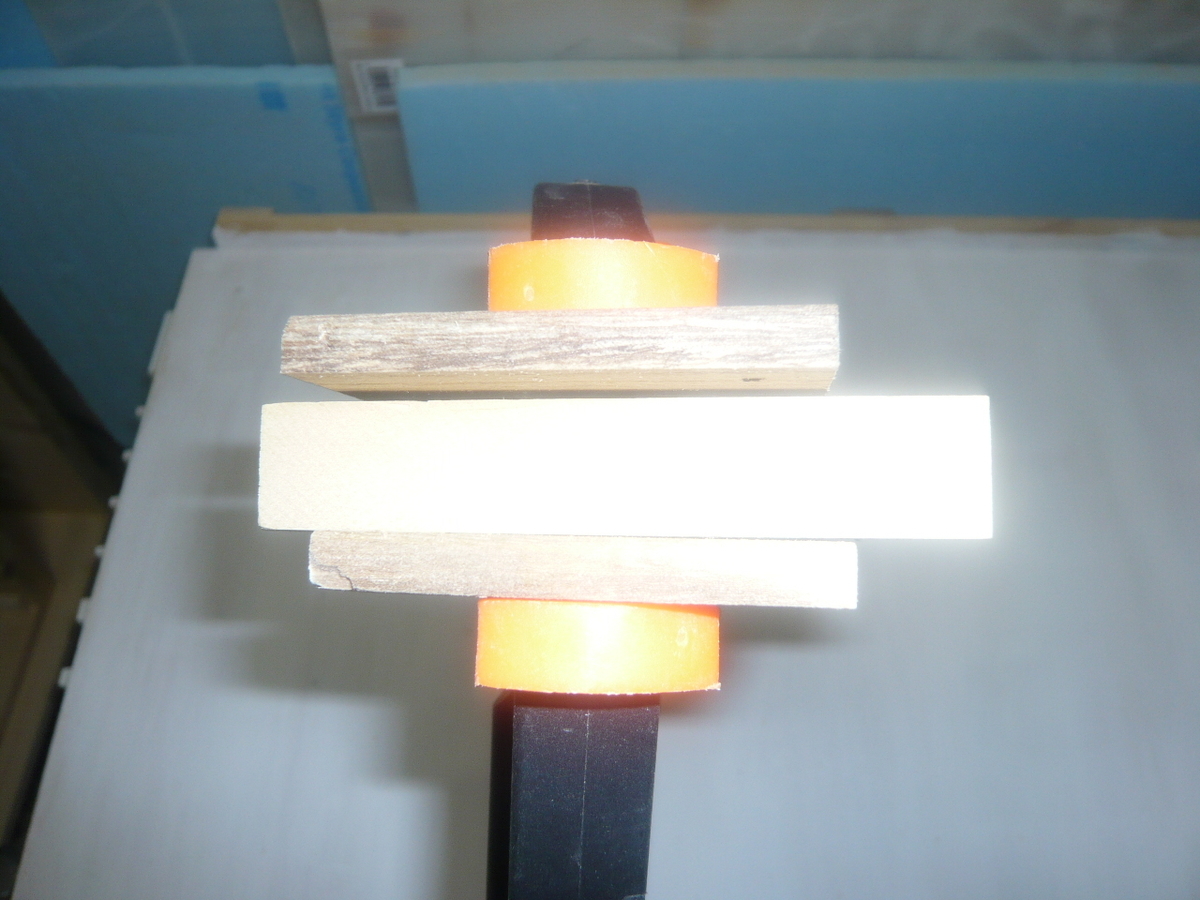

クランプで圧着します

端材よりスペーサーが２㎜長いので、浮いて見えますが、下側をピッタリにして

上側を２㎜出た状態にします。

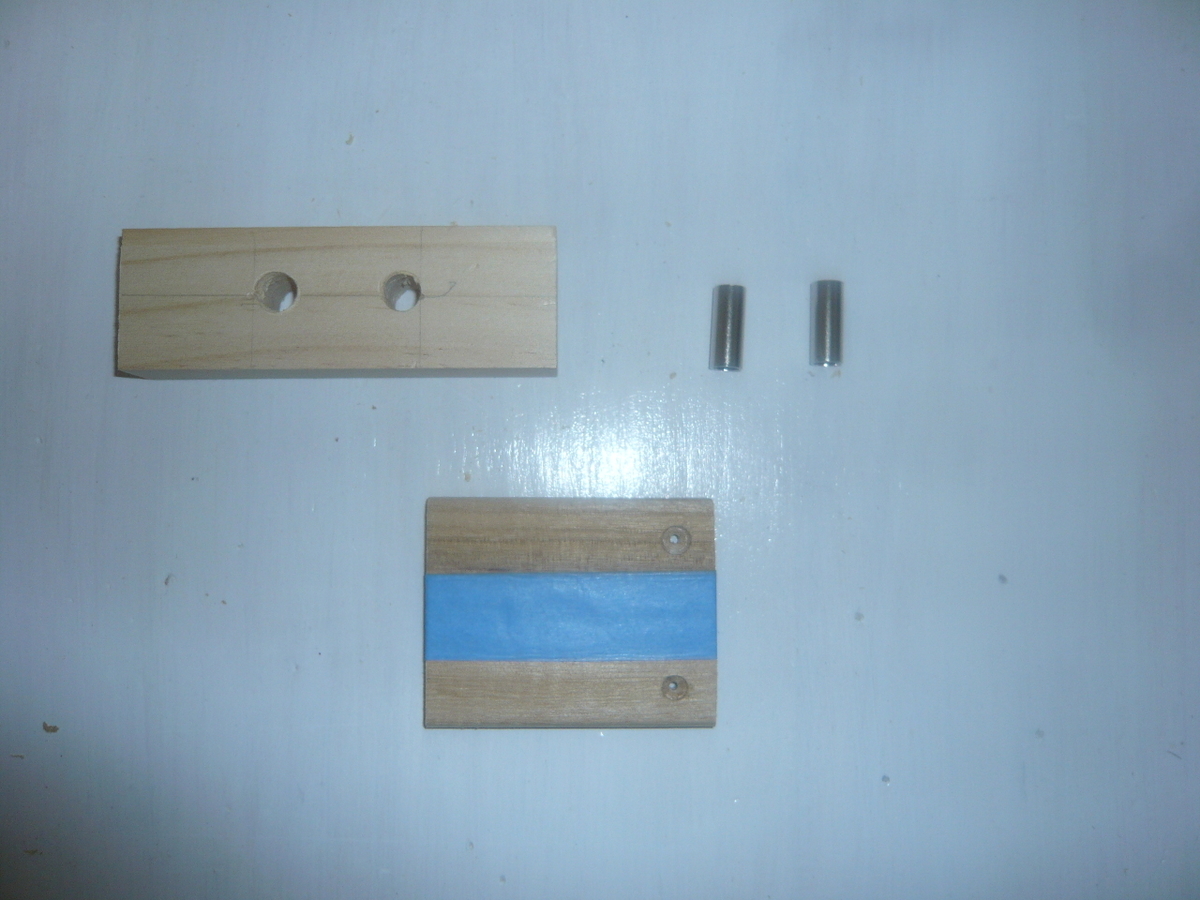

これで完成です

私の場合、「M６」と言う６㎜の太さのボルトを使う機会が多いので

６㎜スペーサーを使って作りました。

これで、絶対ではありませんが、今までよりは安心して作業が出来そうです。

※穴位置の外側に余裕があるのは、クランプで固定出来る様に余白を設けました。

上手は人には不要な治具ですが、私には必要な治具だと思いました。

作るのも簡単で、今後の活躍に期待できそうです。
