治具を作る

【気付いたら無い】

以前、友人宅で作業をした際に持って行った、マーキングゲージが無いことに

今日気付いた。ネジの固定が弱かったのか?どこかで落としてしまったらしい。

新たに同じ物を購入するか?悩んでいた。



search.rakuten.co.jp



YouTubeで見た】

マーキングゲージは簡単に作れるとYouTubeで見ましたので、自分で作ることに決定。

作るために使用する部材は、端材で充分とのことだったので、適当な端材を見つけて

早速作業開始です。

f:id:DIYnom:20220404170241j:plain

こんな端材で充分です

f:id:DIYnom:20220404170314j:plain

挟むので2つにカットします

【両面テープで固定】

作業台に当て木を両面テープで固定して作業すると楽らしいのでマネします。

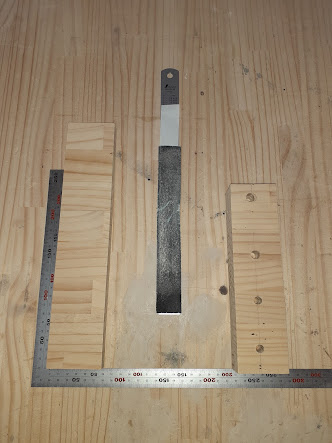

f:id:DIYnom:20220404170659j:plain

当て木と使用する定規を固定します

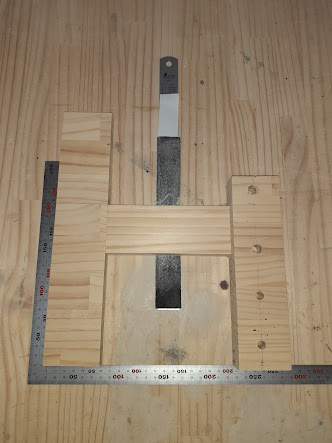

f:id:DIYnom:20220404170758j:plain

定規に布ヤスリを貼って削ります

【あとは固定するだけ】

定規の厚み分約1㎜を研磨して2枚で挟みます。

これだけでは固定が出来ないので、4隅をビス止めして、センターに鬼目ナットと

ボルトでロックが出来る様にします。

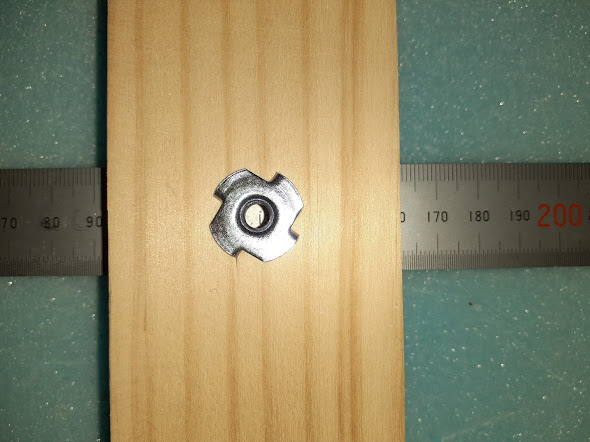

f:id:DIYnom:20220404171156j:plain

打ち込み型しか在庫が無かったので後日交換です

ねじ込み型の鬼目ナットがあると思っていたら、サイズが細い(M4サイズ)しかなく

打ち込み型を今回使用しました。(M6サイズ)締め込みは出来るのですが、緩めると

鬼目ナットも緩んでしまうので、後日ねじ込み型の物に交換が必要です。

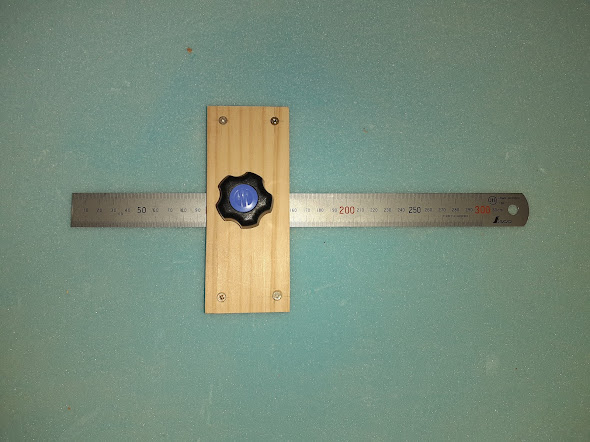

f:id:DIYnom:20220404171535j:plain

仮完成

search.rakuten.co.jp



【違う物を作るはずが…】

予定は変更になりましたが、失くしたことは残念でしたが、無いことに気付き、

買わずに「端材」で作れたので良しとします。

治具も買えば直ぐ揃いますが、私にとっては全てが「高い」と思えるので、

なるべく自分で作れるものは作るようにしています。

今まで作った治具は、トリマーテーブル、丸鋸ガイド、スライド丸鋸用作業台、

電動カンナ台などを自分なりに作りました。(後日紹介出来たらします)



【コツコツと再スタート】

明日からまた時間を作り作業を楽しみたいと思います。

作りたいものの順番がグチャグチャになっているので、

頭の中を整理して再スタートです。



ということで、今日はここまでです。



それでは、また明日。
