【理想と現実】
本来は、吸引した木くずはペール缶に溜まって本体は常に空っぽで
綺麗な状態を維持するはずですが、私の手作りサイクロン集塵機は
１号機、２号機共に本体へ木くずが流入してしまう。
市販のキットを使わないから？それもあると思いますが、
使わなくてもちゃんと作製している方もいらっしゃいます。
今回は原因追求の第１回目とします。（今更？）
【現状】

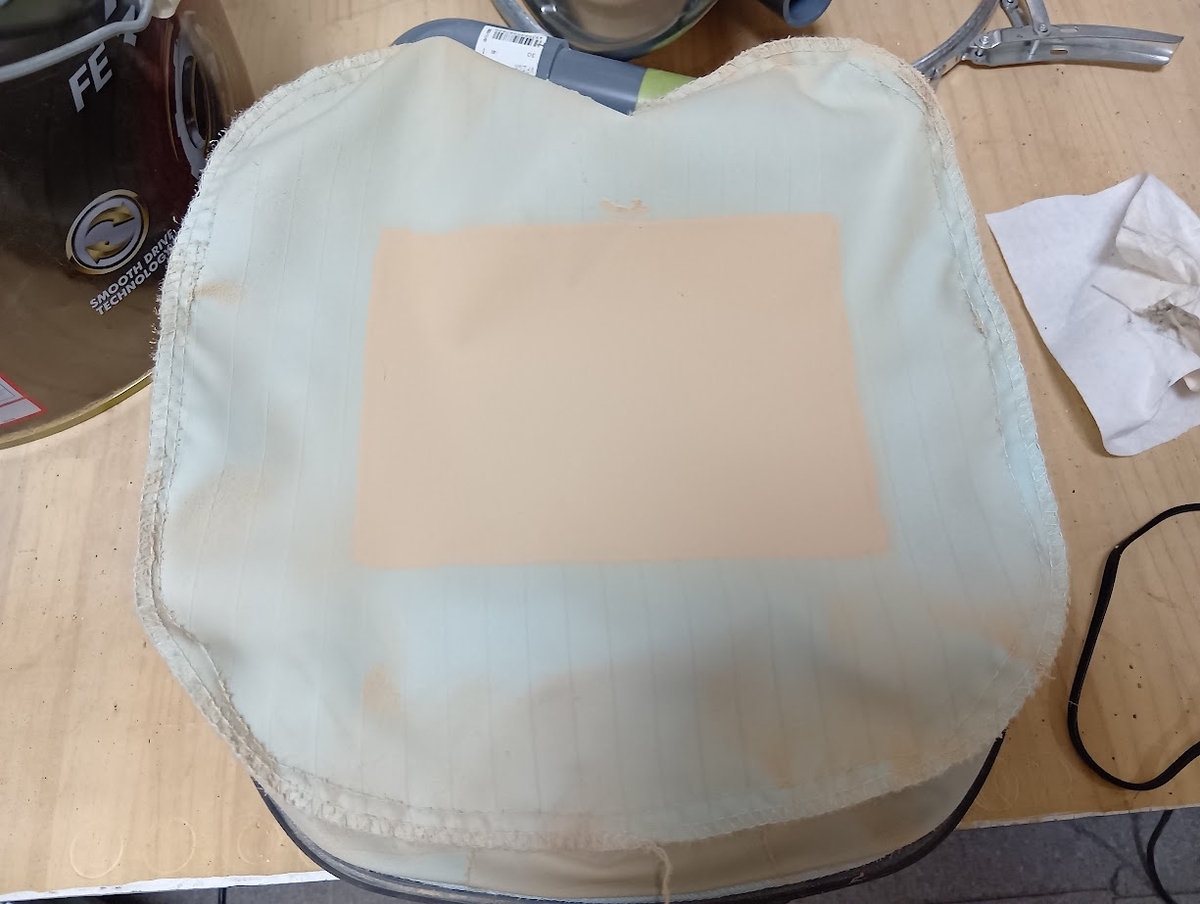

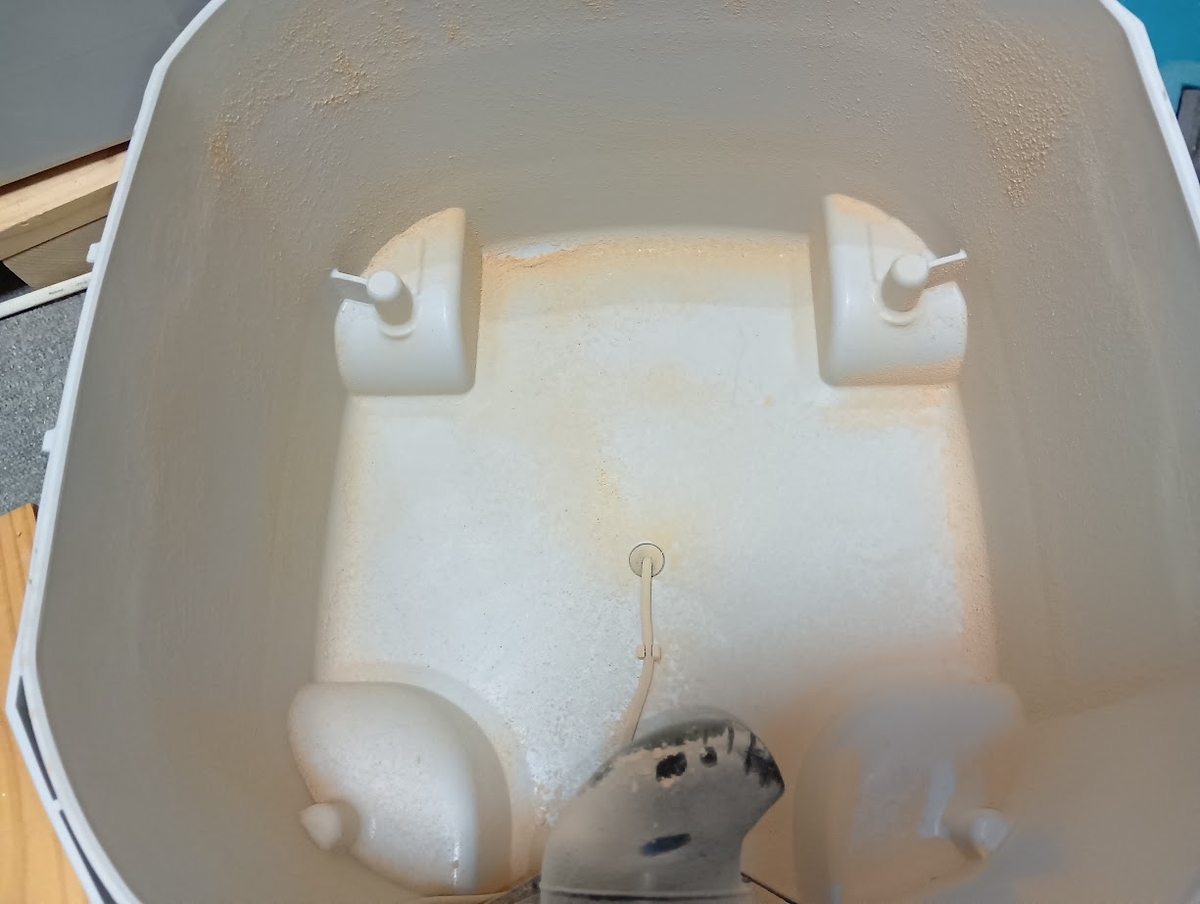

先日の記事でも載せましたが、木くずに浸食されています。
色々な原因が考えられますが、はっきりとは分からないので
１つずつやっていきます。

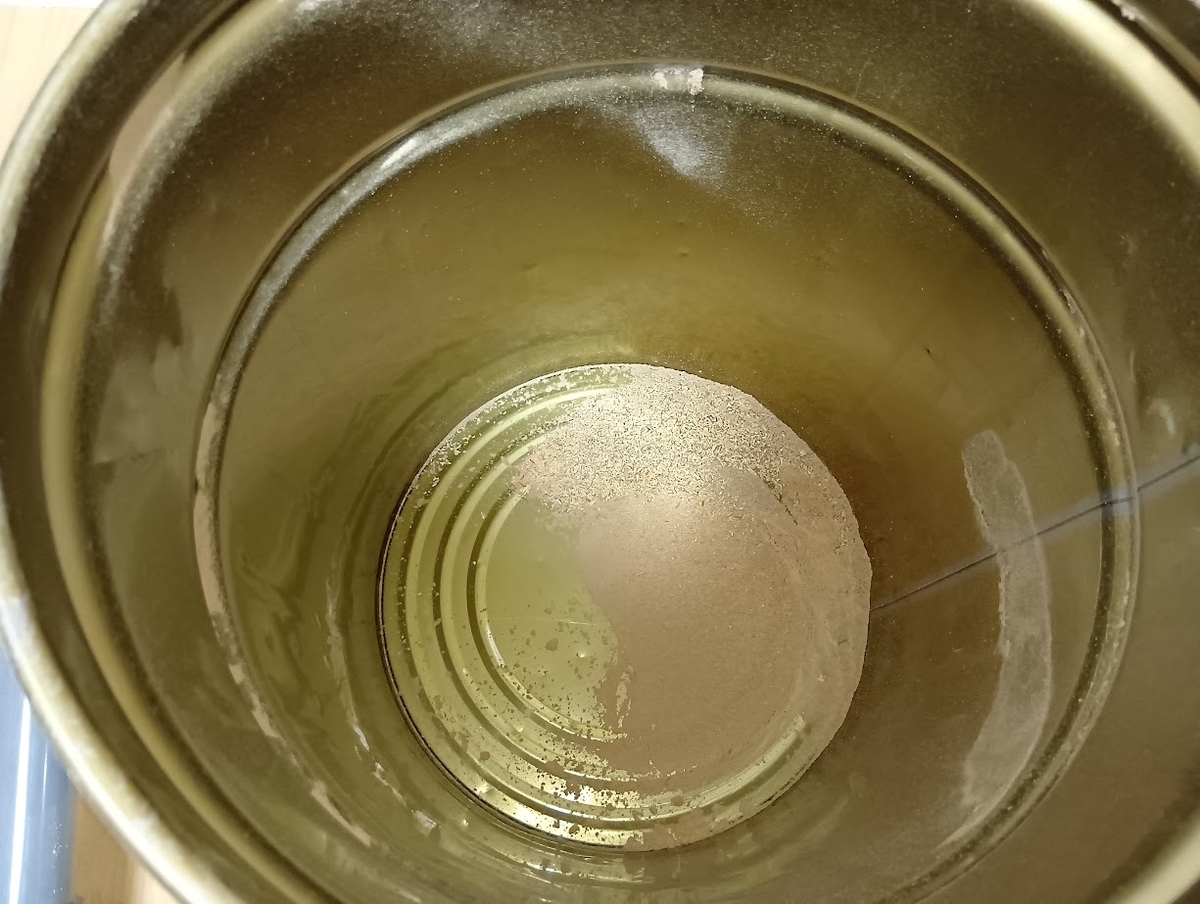

ペール缶に溜まっている木くずの量に対して流入量は多い気がする。
前回は減ったと思ったのですが・・・
これは、後ほど全部綺麗に掃除します。
【２号機】
使用頻度が高い２号機をベースに行います。
情報収集の結果、考えられる原因は・・・
- 吸引側、排出側のパイプの長さ
- 吸引側のパイプの太さ、角度
- 蓋とパイプの密閉性
- 吸引時の風量
現状、AIに相談したら考えられるのはこれくらい。
一部部品をホームセンターで購入して実験です。
細かい計算はAIにお願いします。
【パイプの長さ】

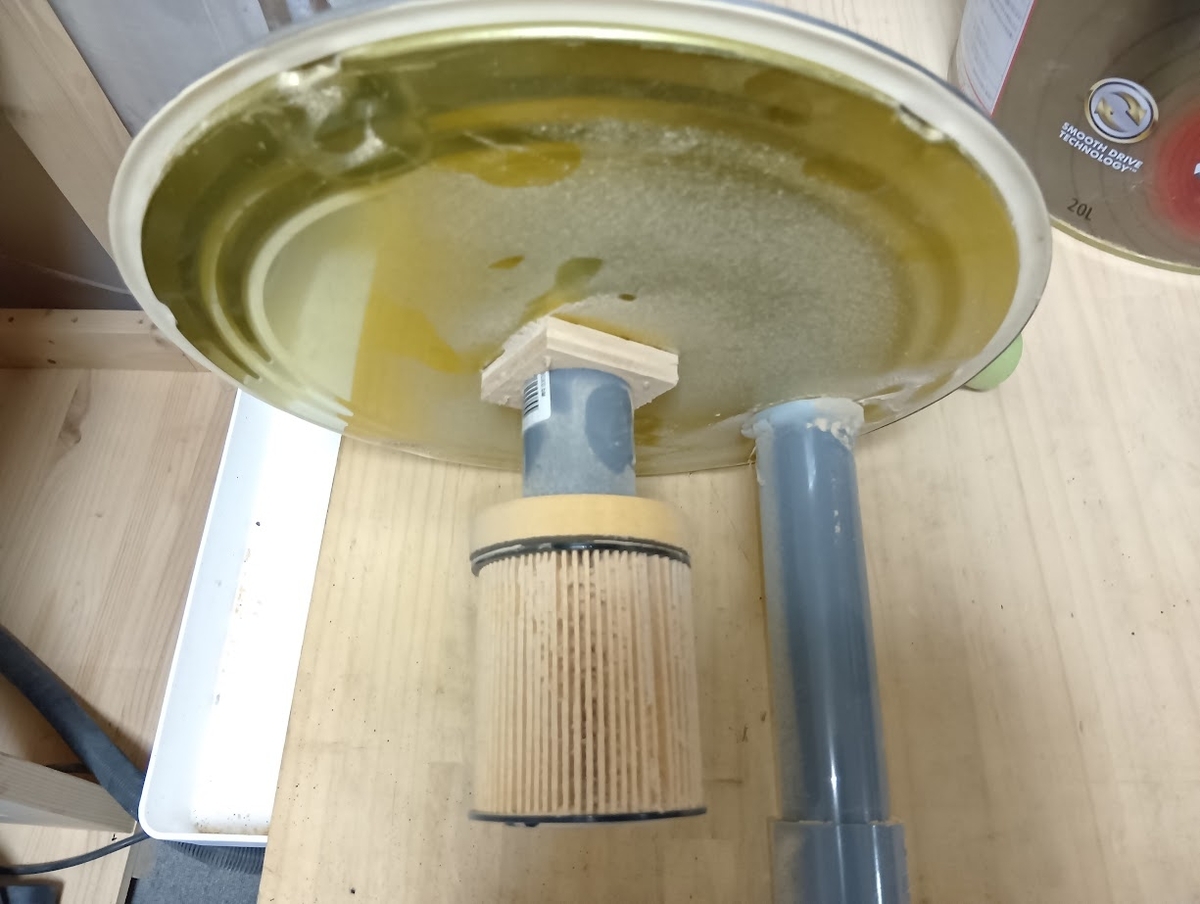

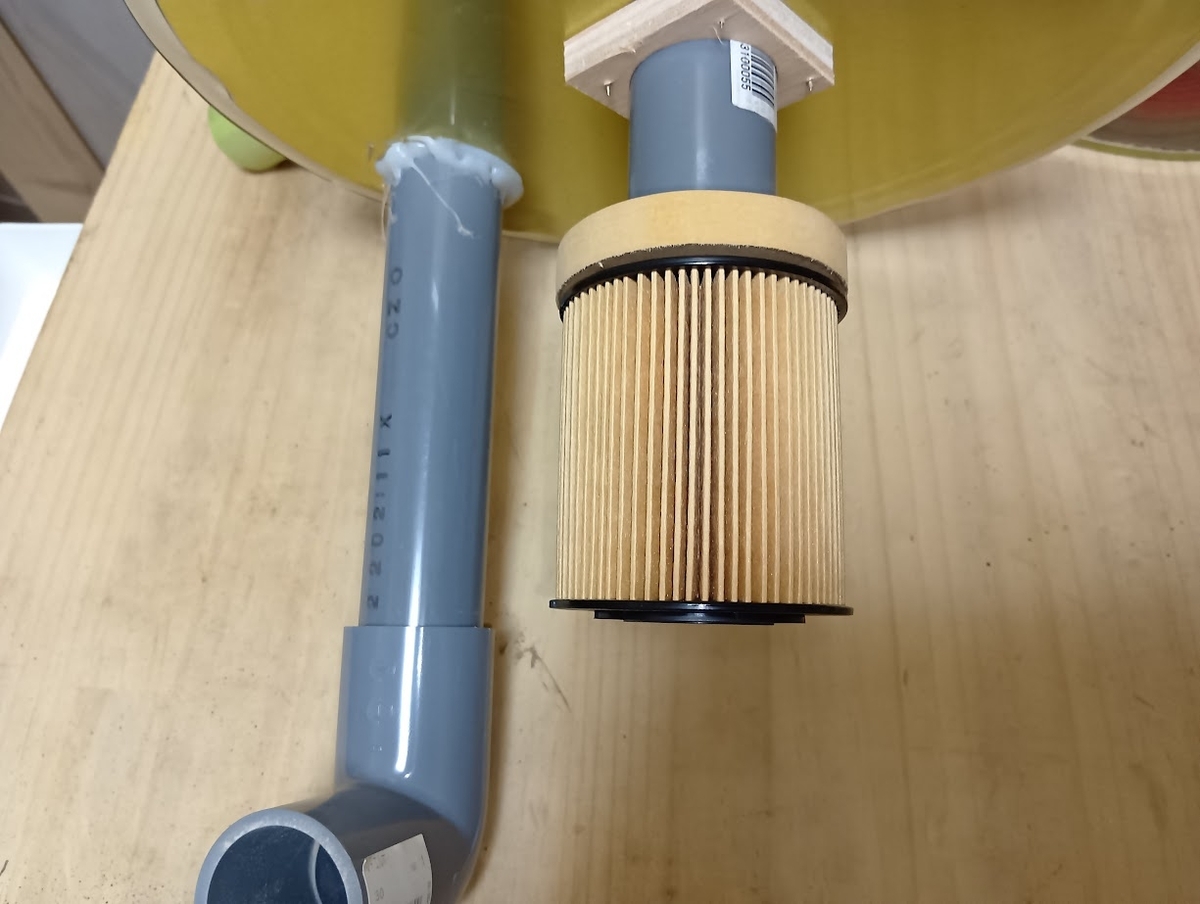

前回は、吸引側と排出側が近過ぎるのか？と思い排出側を短くして

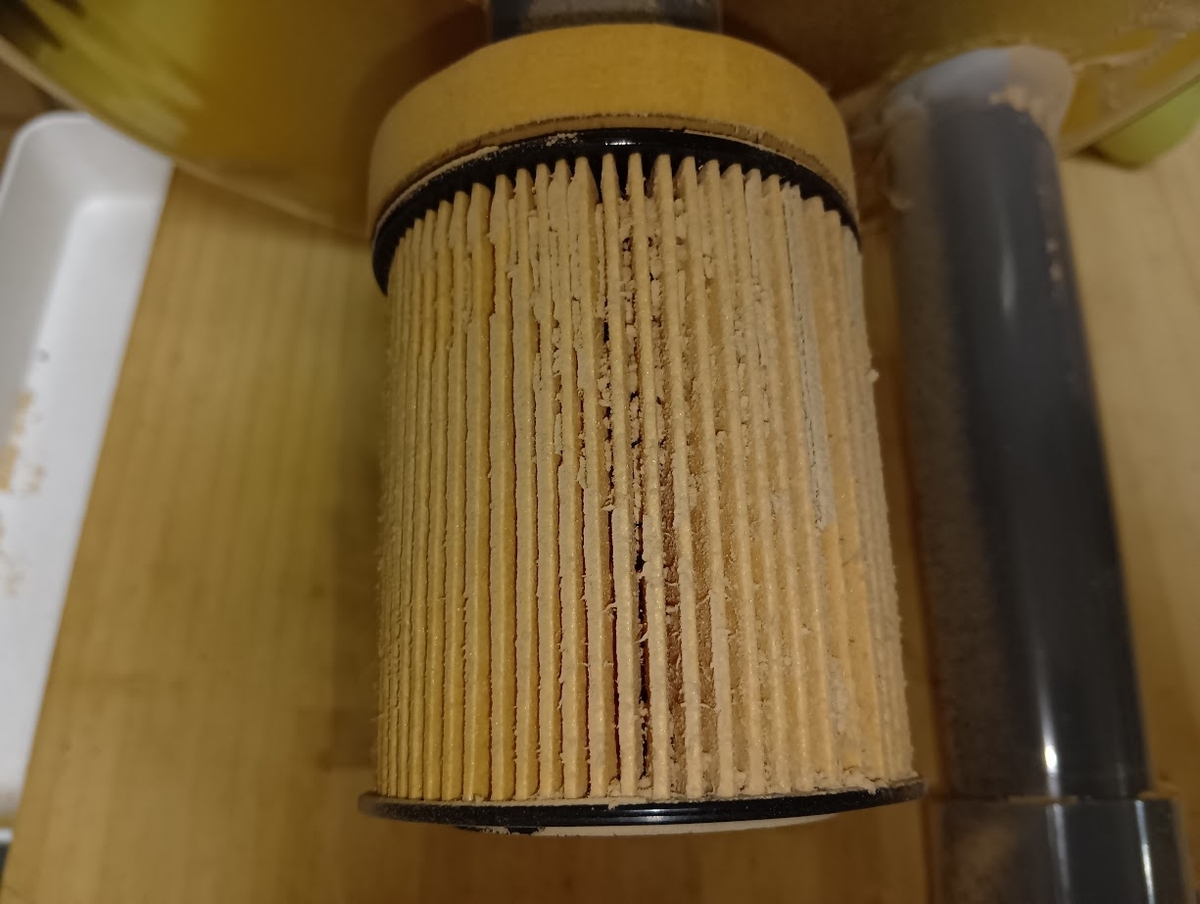

みました。更にフィルターまで装着。
結果は、主観的感覚ですが多少流入量は減った気がします。
それでも大量の木くずが流入しているので、新たな改良が必要です。
AI曰く、吸引側のパイプが長過ぎると指摘して来た。
グルーガンでガッチリ固定しているが、１度解体します。
現状は200㎜程度ですが、120㎜へ変更の指示なので悔しいけど従います。
どうやら、パイプが長過ぎるらしいです。
絶対では無いので、こちらはカットせずスライドだけして調整します。
この時、エルボ（L字のパーツ）の出口部分を細くして風量を上げるのも
指示されているので、追加パーツを使用して取り付けます。

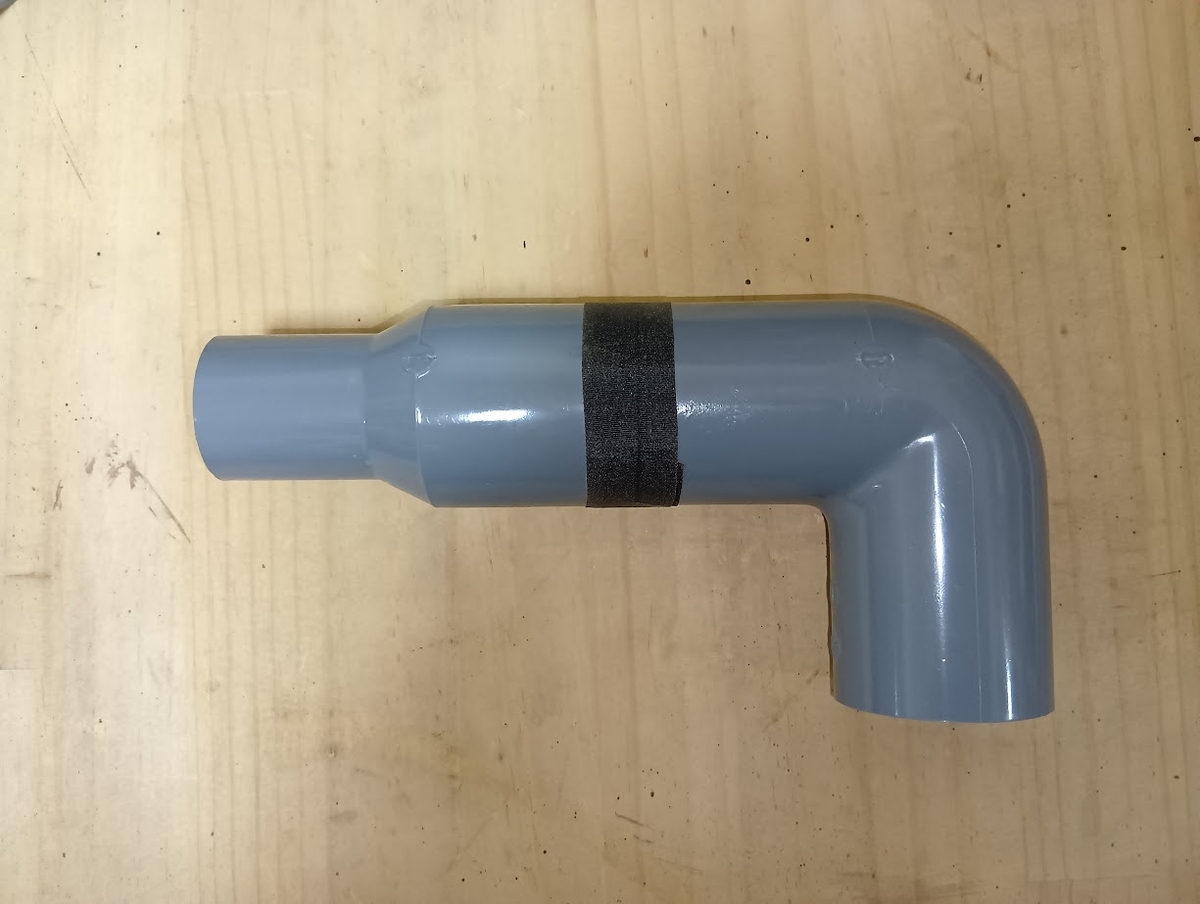

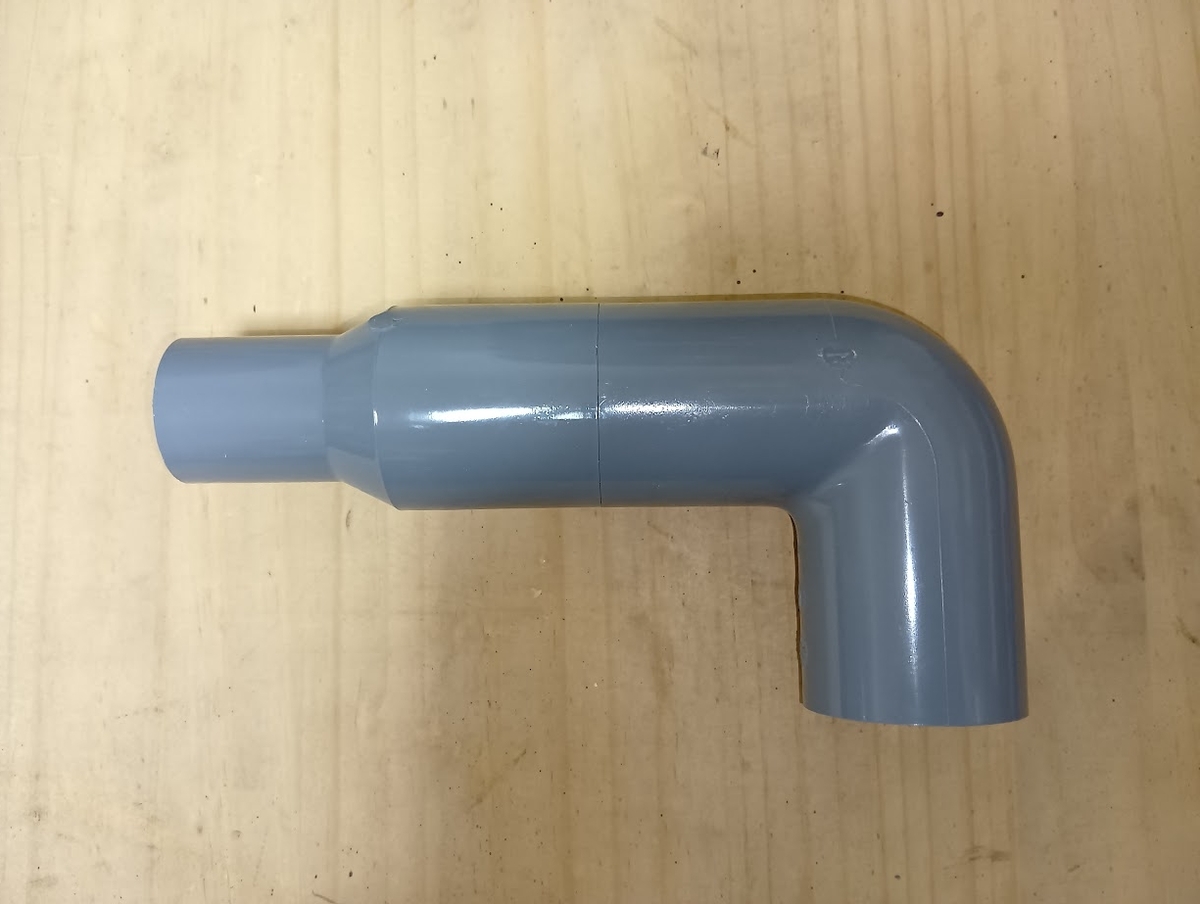

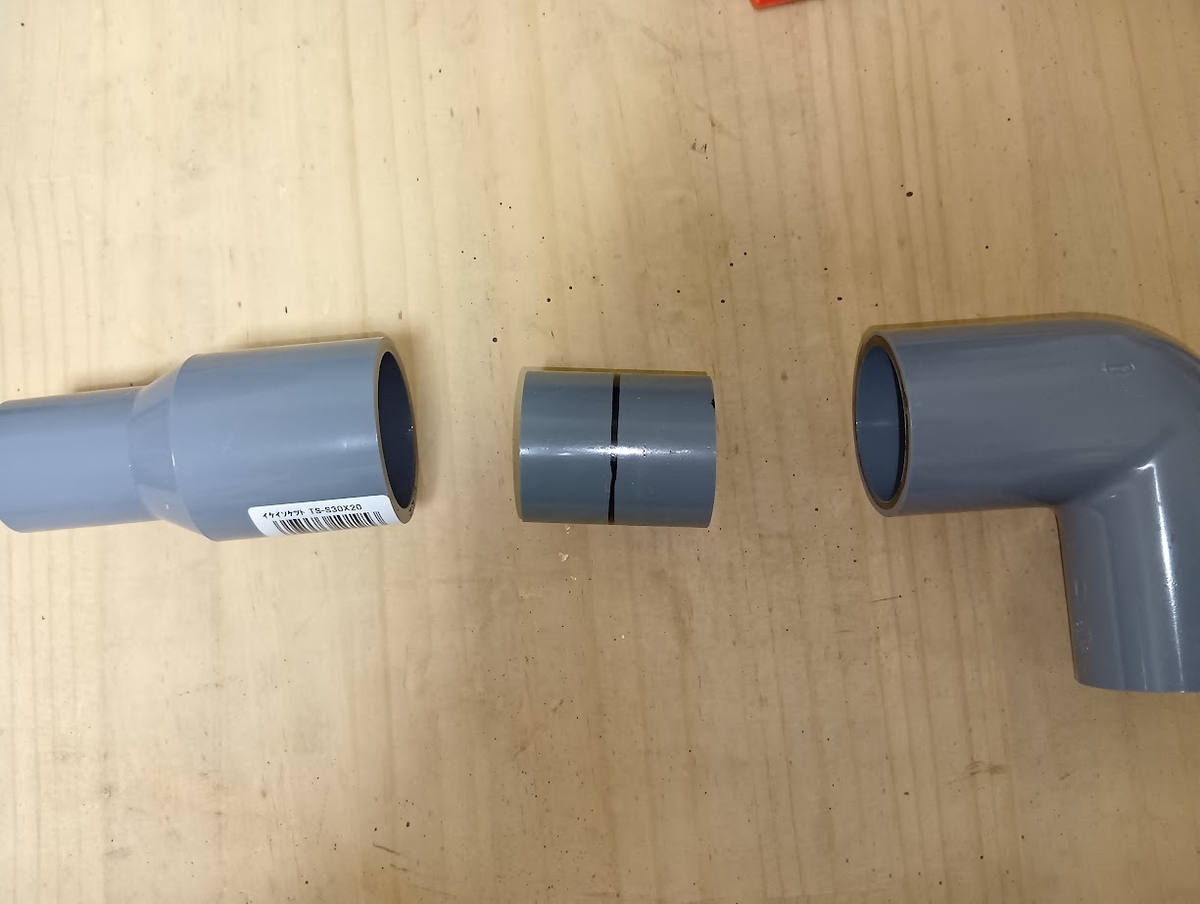

先端を細く変換して風量をアップさせます。

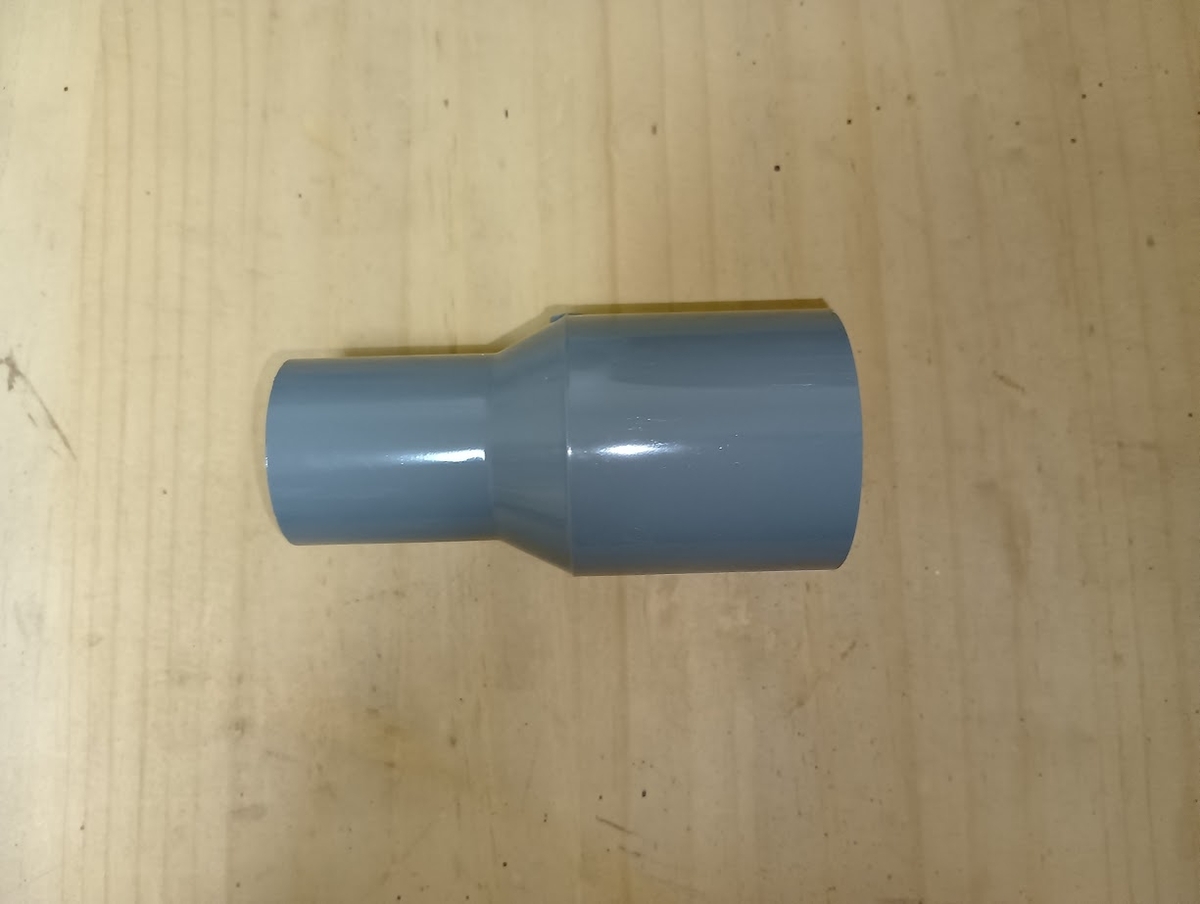

本来欲しいパーツが無かったので、同じ機能の代替品で対応。
抜けることはありませんが、念のためテープを巻きました。
本来はエルボ（L字型）自体の先が細くなっている部品が欲しかった
のですが、都合よく無かったので違う方法で作製したのですが、
かなり長くなってしまいました。
【角度】

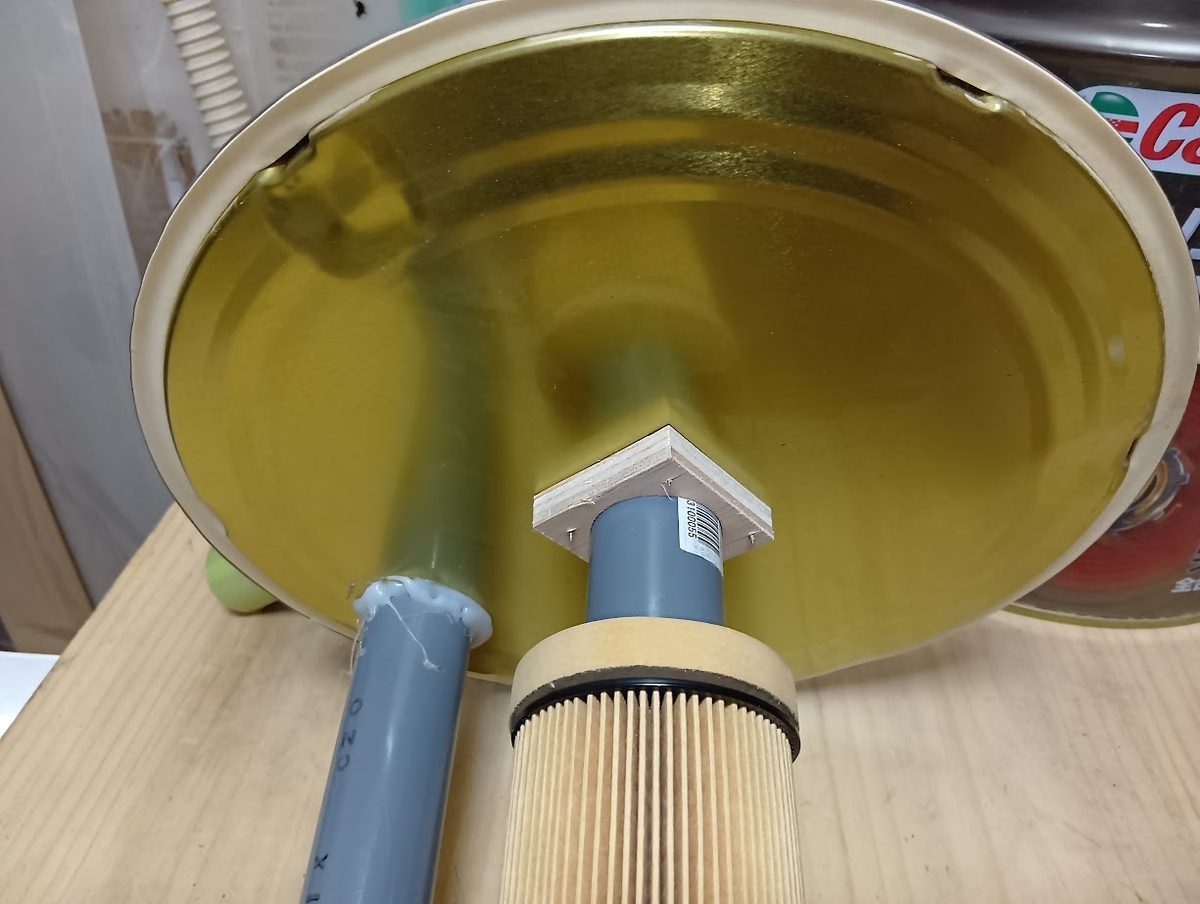

長さ調整時に太さの変換も行ったので、今度は「角度」です。

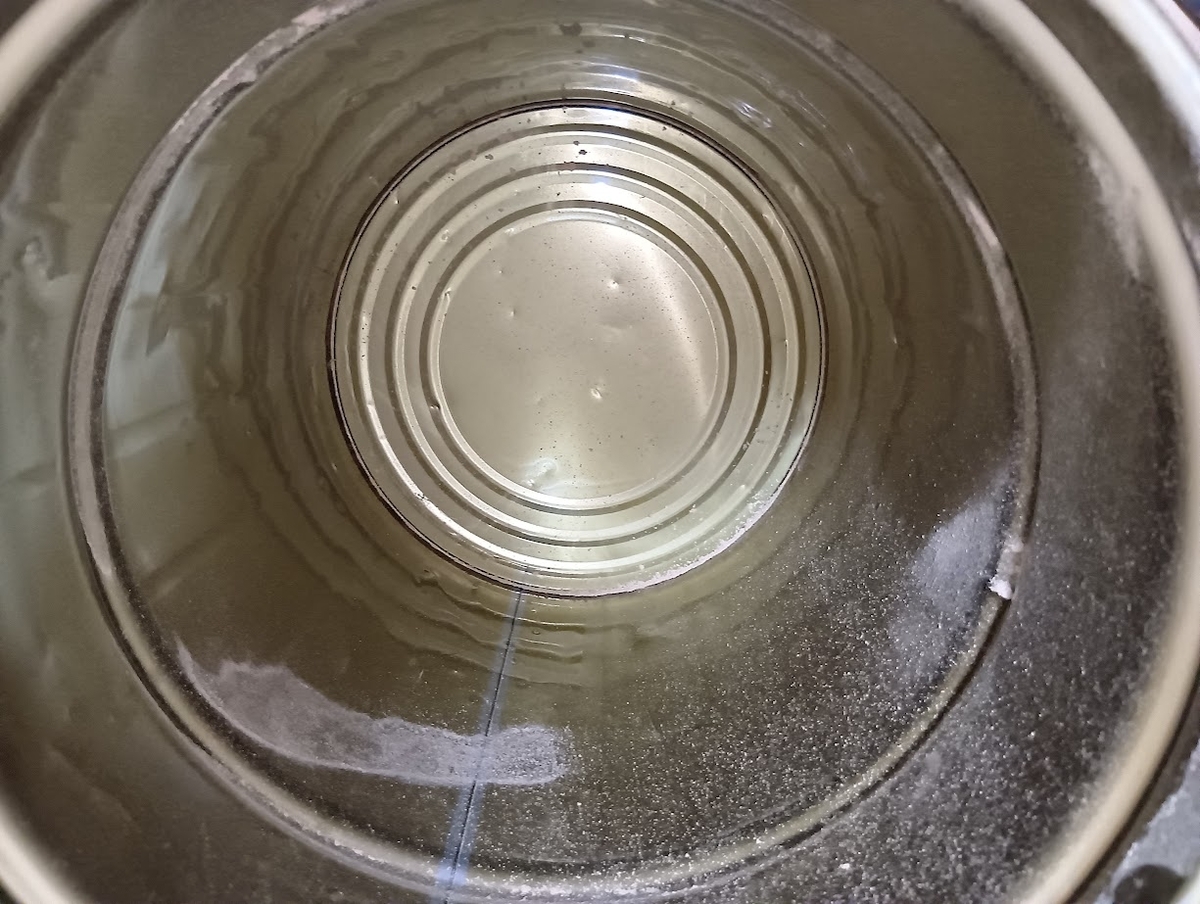

ペール缶の内側に沿って気流が出来ます。この気流を作るための
角度がポイントになりそうです。鉄板の蓋なので実際の気流の流れは
見ることが出来ません。感覚になりますがなるべく滑らかになる様に
調整していきます。見えないのでパイプが缶の内側に当たるところで
グルーガンで固定しました。何度などは分かりません。
【密閉性】

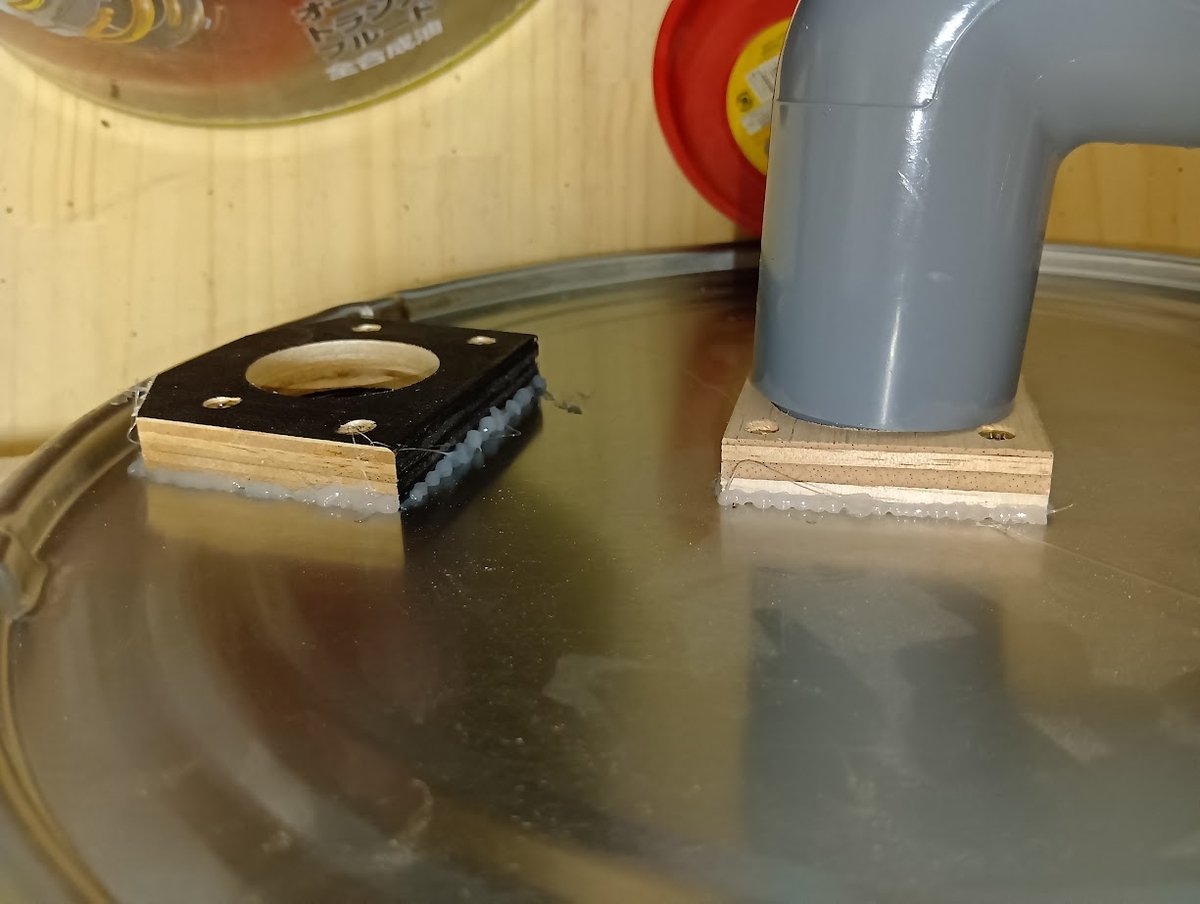

板とグルーガンでサンドイッチにして固定しましたが、吸引側は
先ほど解体しているので、再度固定します。この時の密閉性でも
大きく変わるそうです。なのでやるだけやってみます。

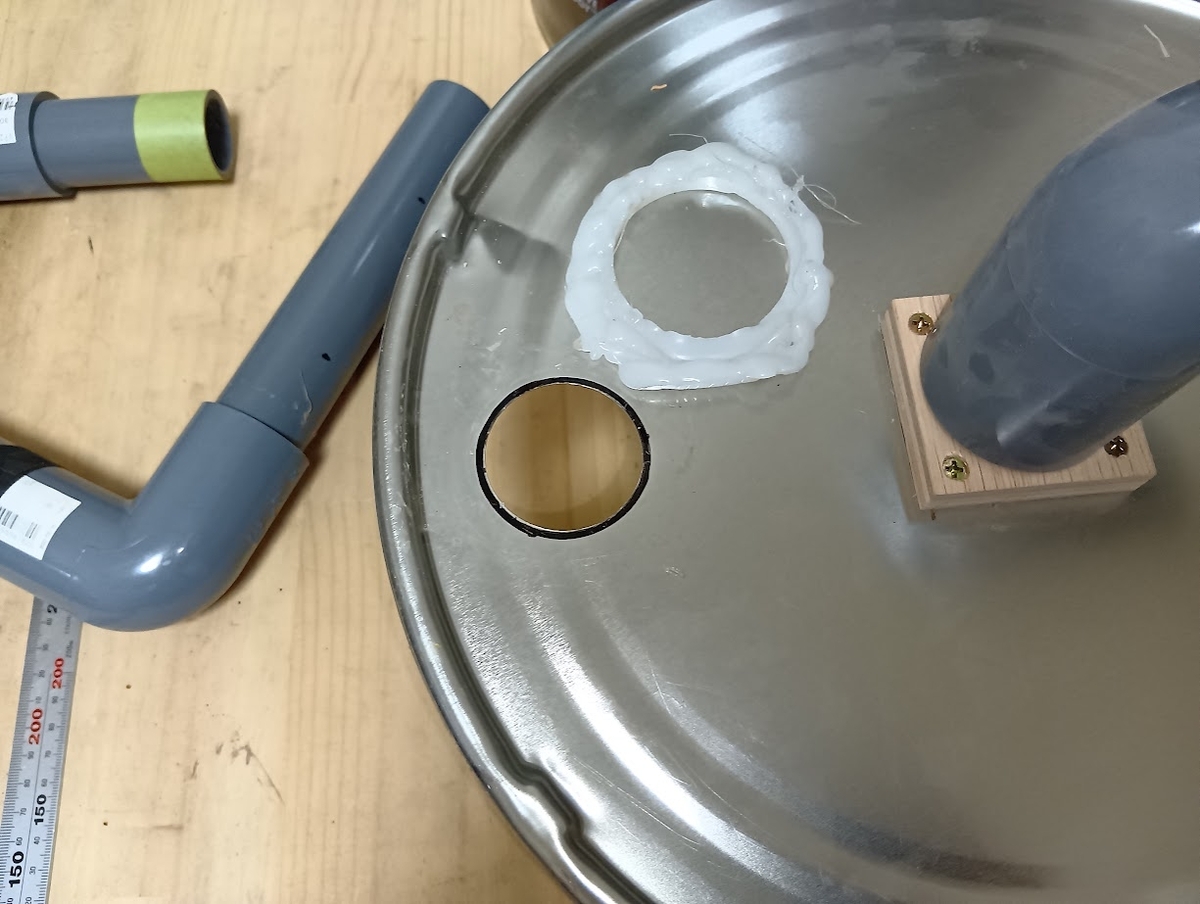

両面グルーガンで固定していましたが、全て剥がしました。

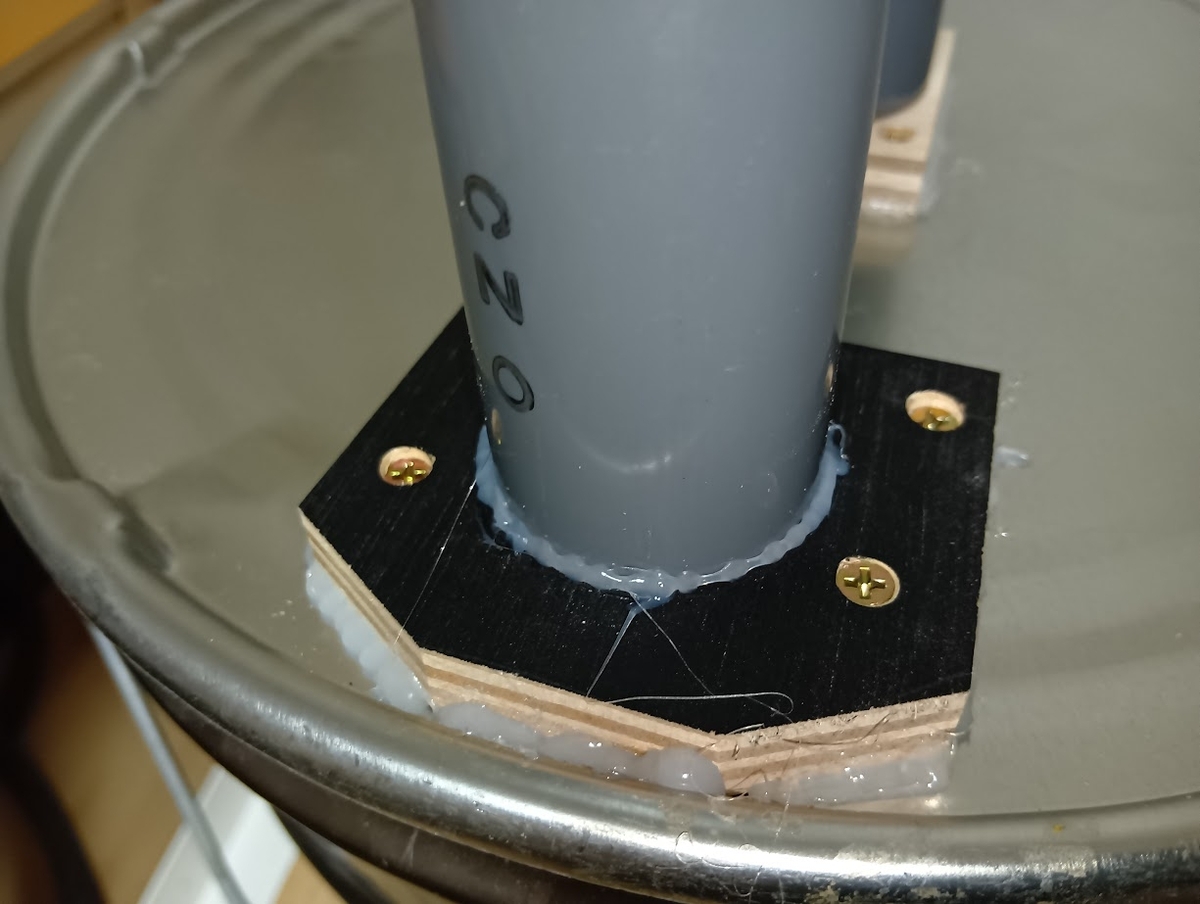

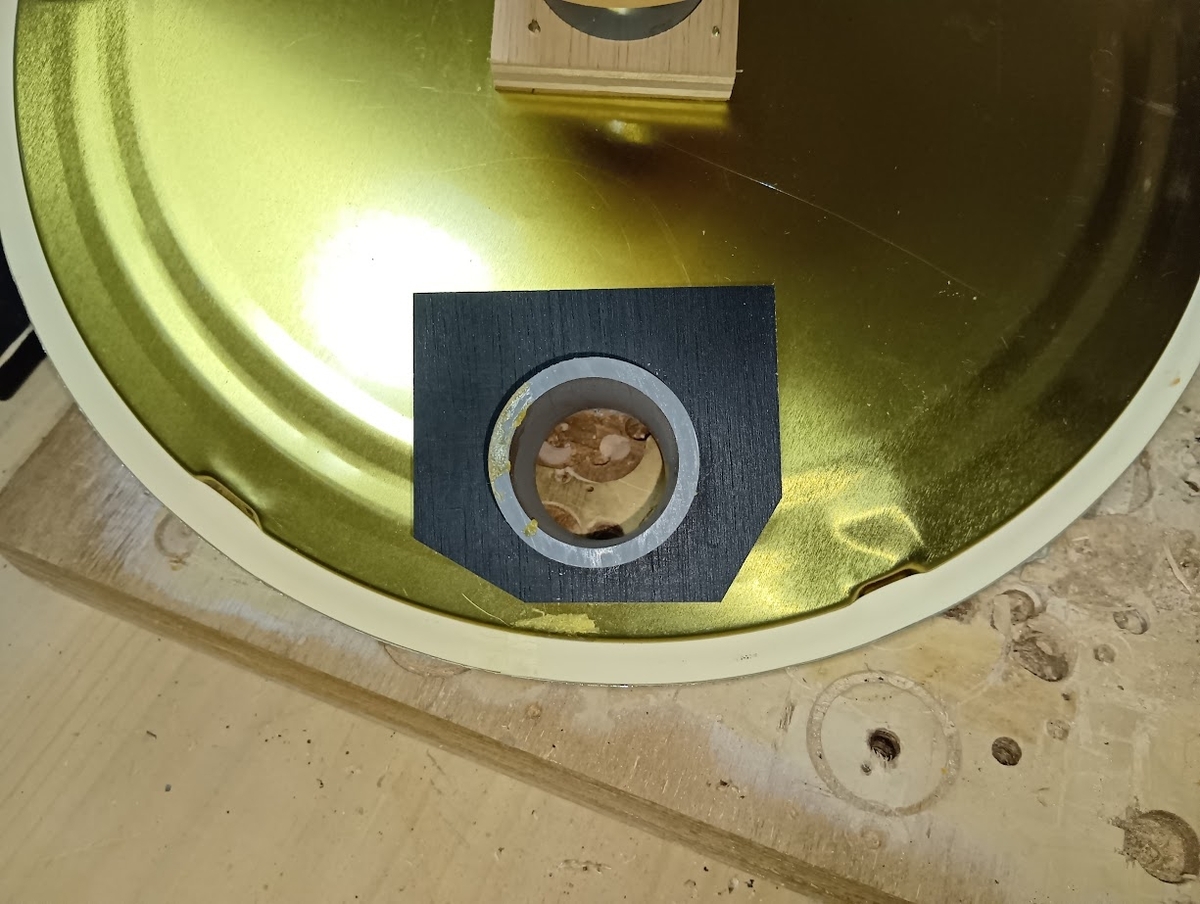

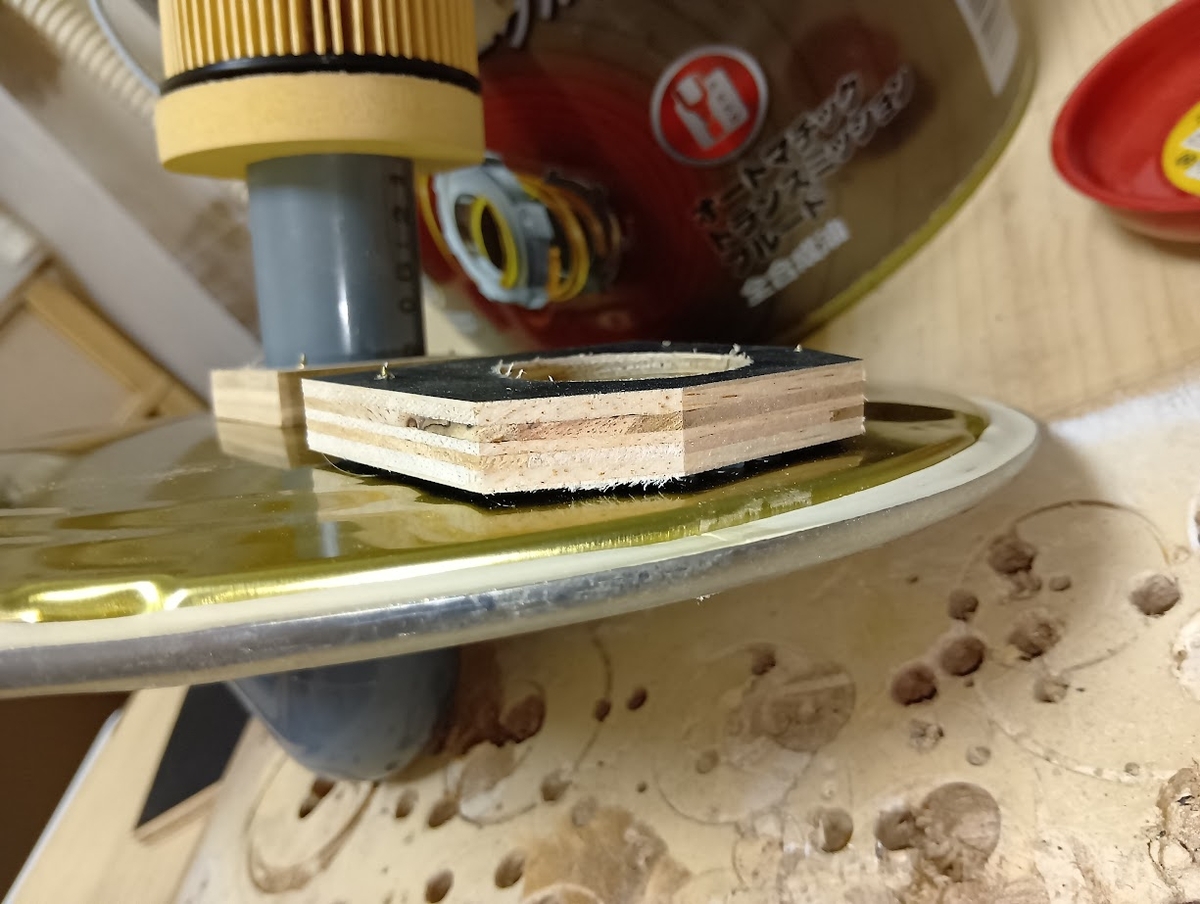

中央のパイプと同じ様に端材でサンドイッチにします。
見ての通り、凹凸があるので隙間はグルーガンで塞ぎます。

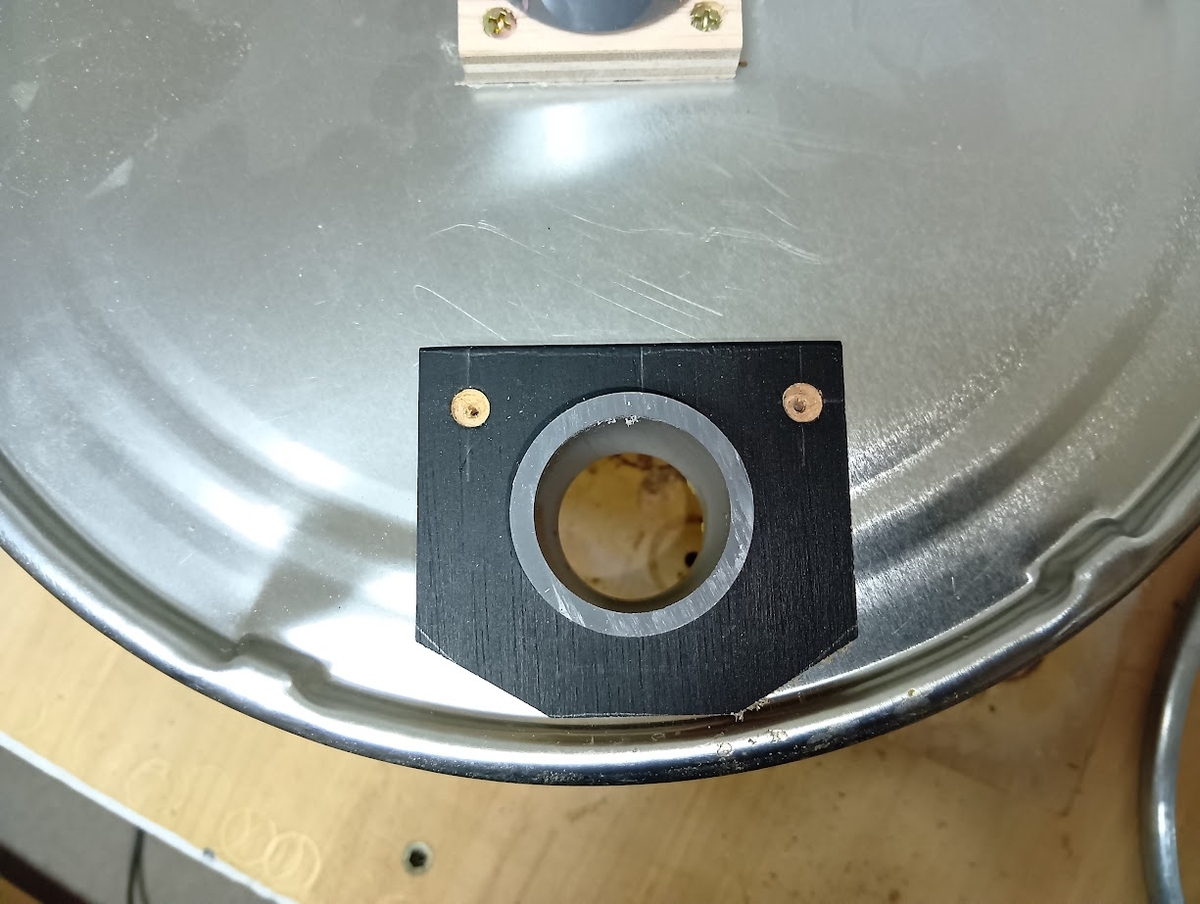

寸法など測らず適当にカットしたら、バッチリ蓋に当たりました。

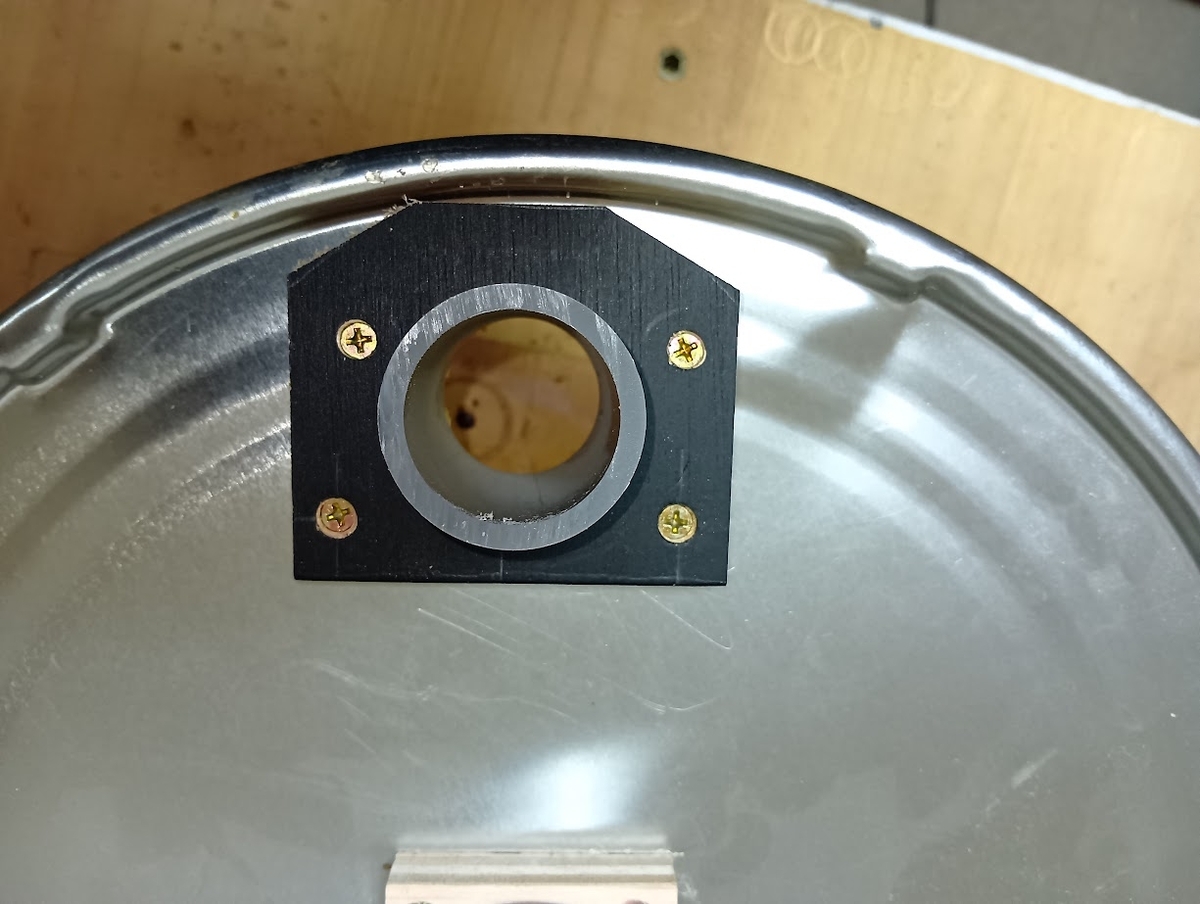

更に適当にカットして両面をビス止めしました。

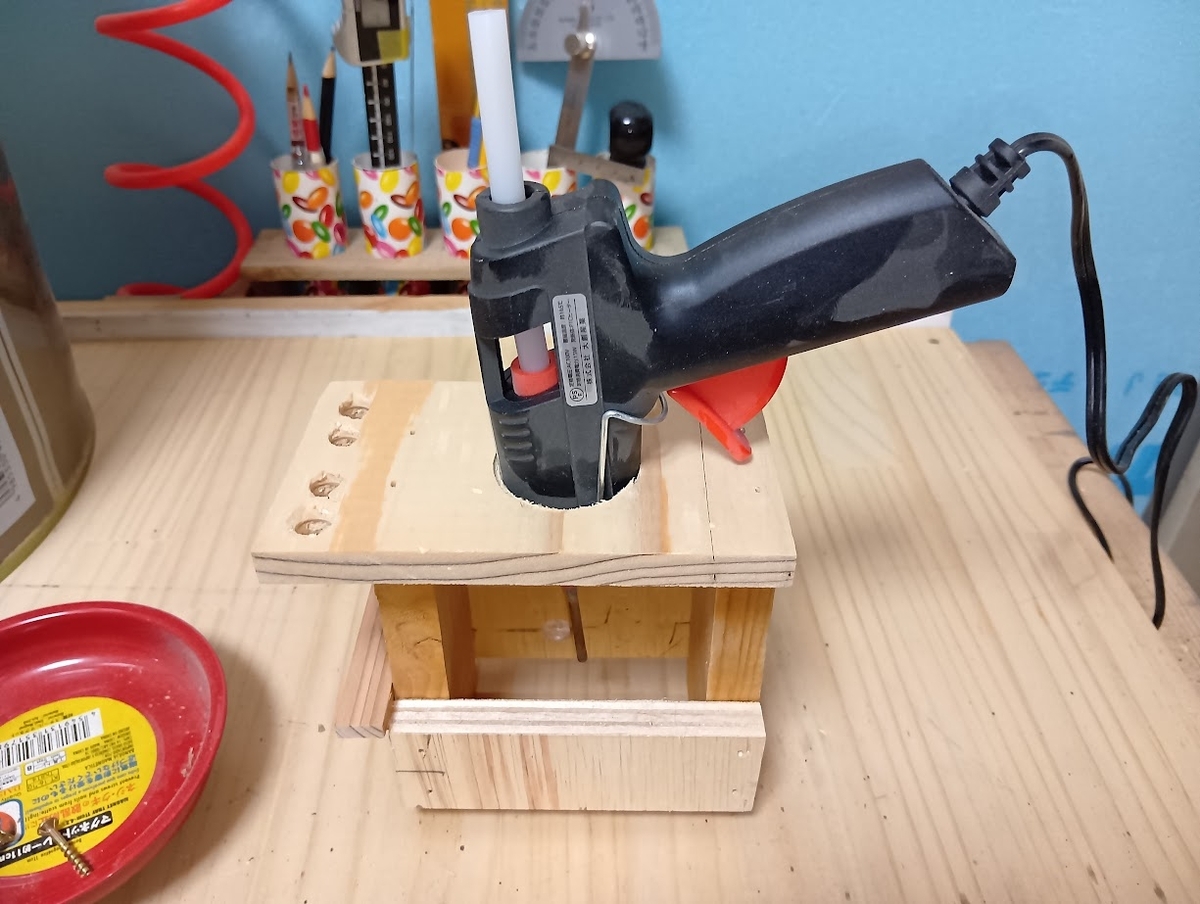

ダイソー商品でも問題無し。少しカスタムしていますけど。

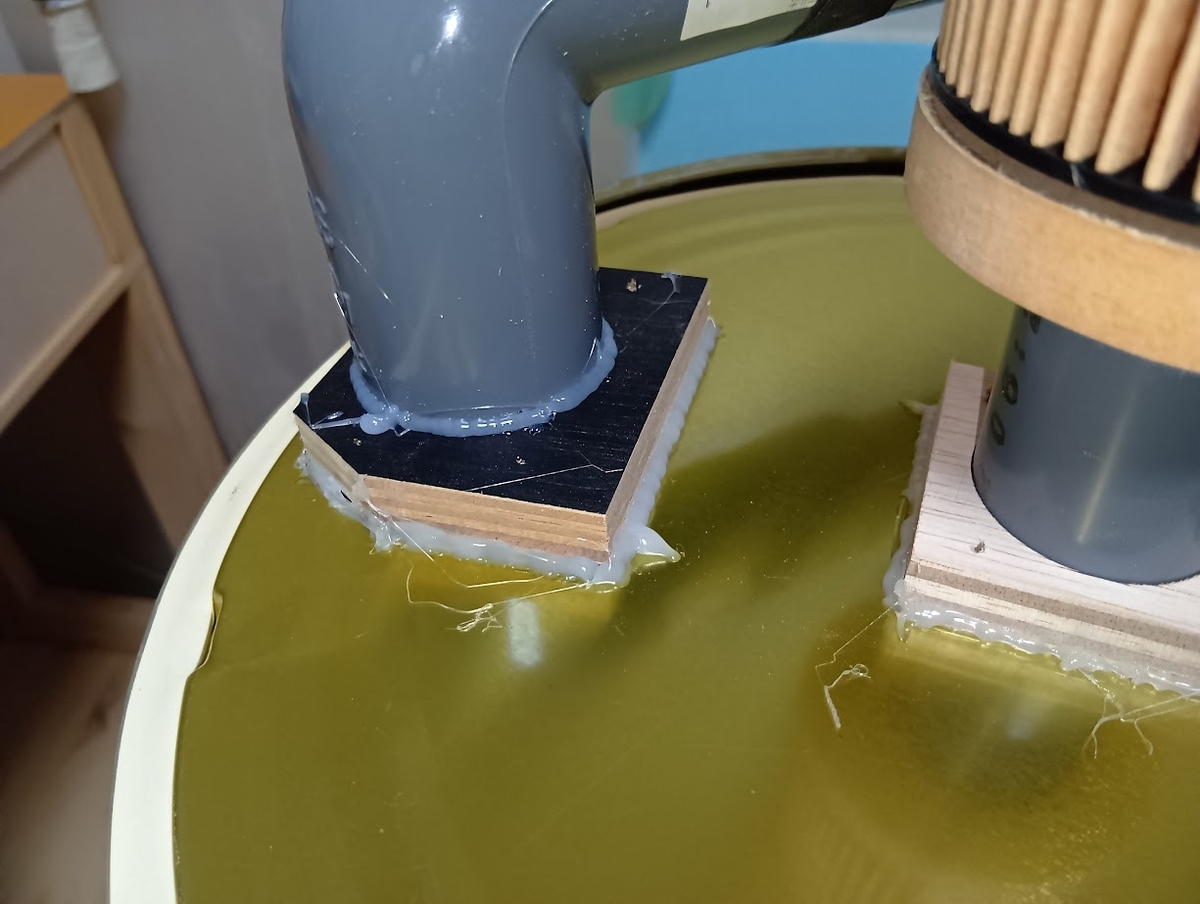

ハンダ付けみたいな感じです。全て塞ぎ直したので
ガッチリ固定出来ました。
【纏めて一気】
冒頭に１つずつとか書いておきながら、同時に出来るので纏めて
やってしまったので、これで改善出来たらどれかが原因だったのでしょう。
【試運転】

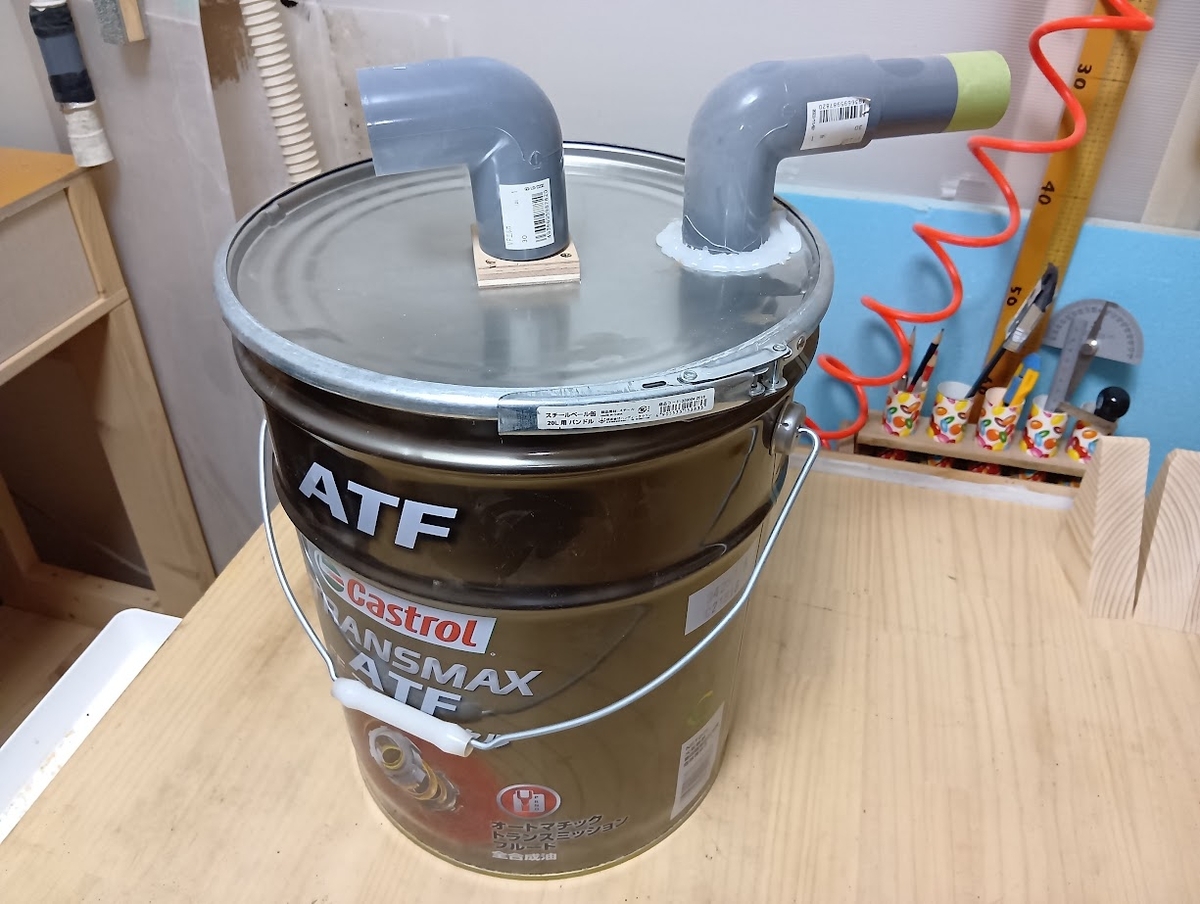

色々変更してみました。

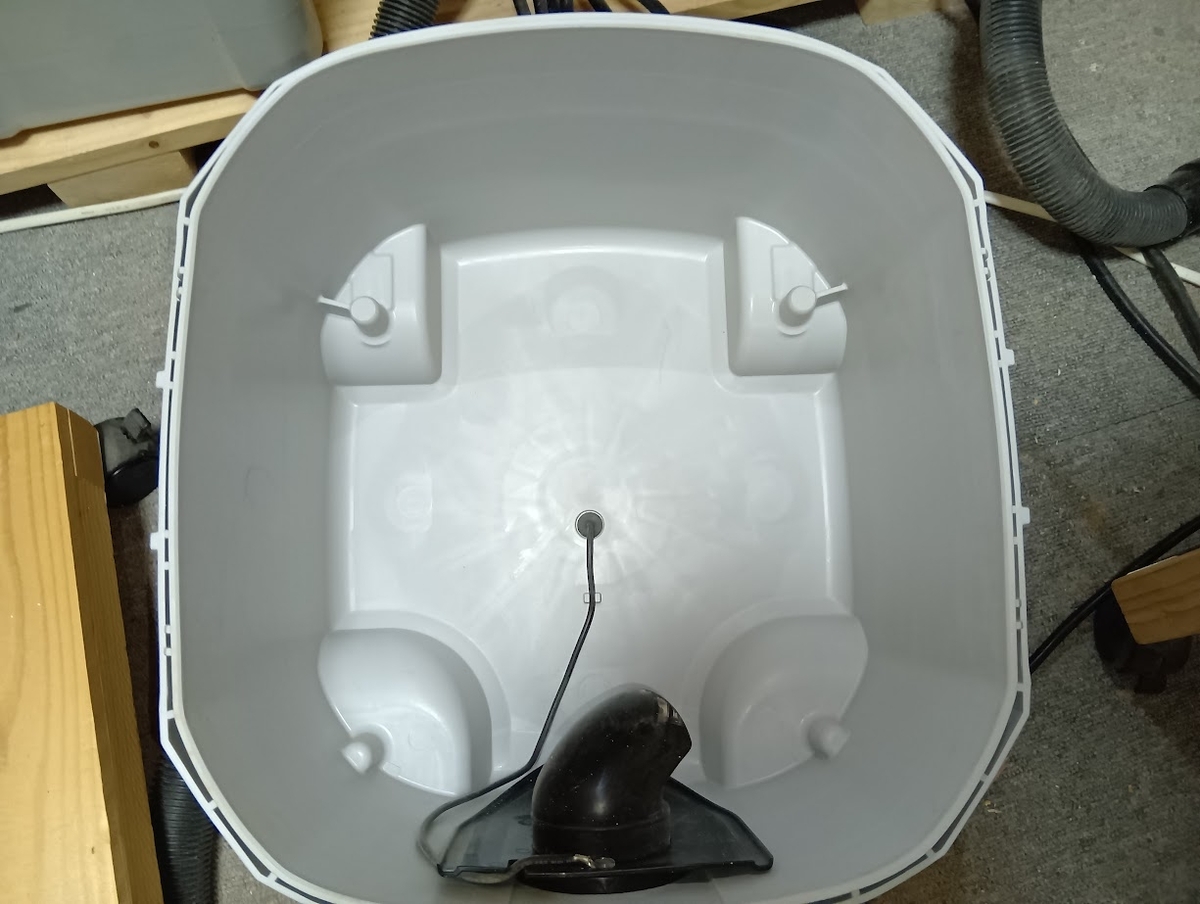

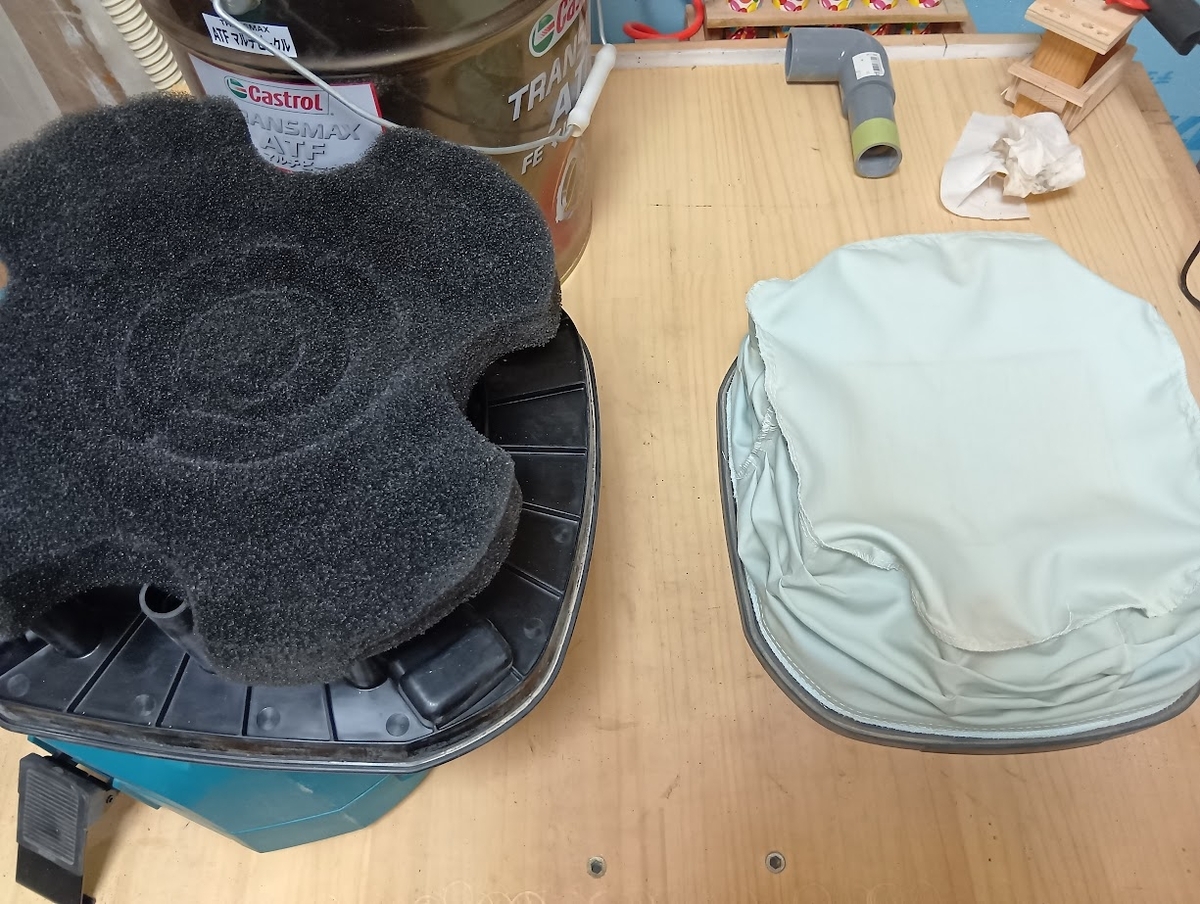

ペール缶も本体も１度綺麗にしてから変更後の確認です。
果たして結果は・・・？？？
今出来ることは全てやってみました。私の調整方法にミスがあるかも
知れませんが、多少は改善してくれていることを期待しています。
結果は正直に次回以降で報告します。
【情報募集】
もし、私と同じ経験をされて改善出来た方がいらっしゃいましたら
是非、情報提供をお願いします。
