＜節約DIY54＞治具作り②

【今回も治具】

今回は、トリマーで出来る「かんざし留め」用の治具を作ります。

これも最近、箱を作る時は45度で角を合わせているので強度を増す

ためにも、この治具に興味があり作ることにしました。

【端材】

使う材料は全て端材です。

端材をカットして接着していきます

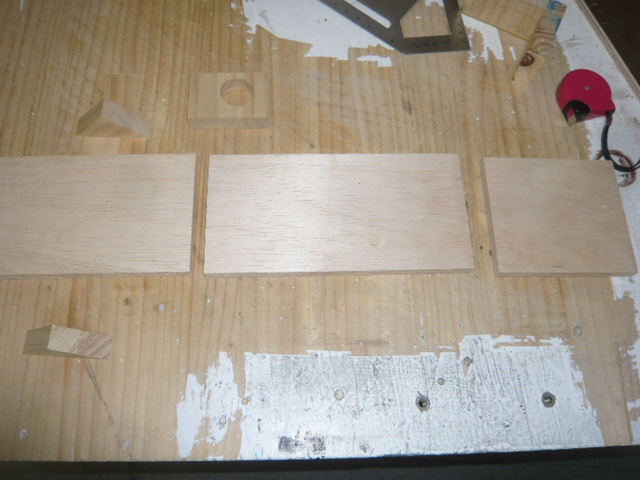

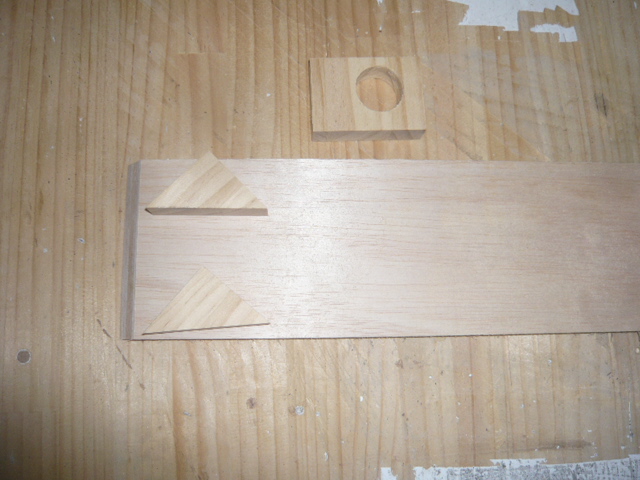

画像の丸く穴の開いている端材から三角形を２つ切り出しました。

板は、左２つを使用します。

【接着】

画像がありませんが１枚、板の端を４５度でカットしています。

後ほど分かります。

ボンドで接着します

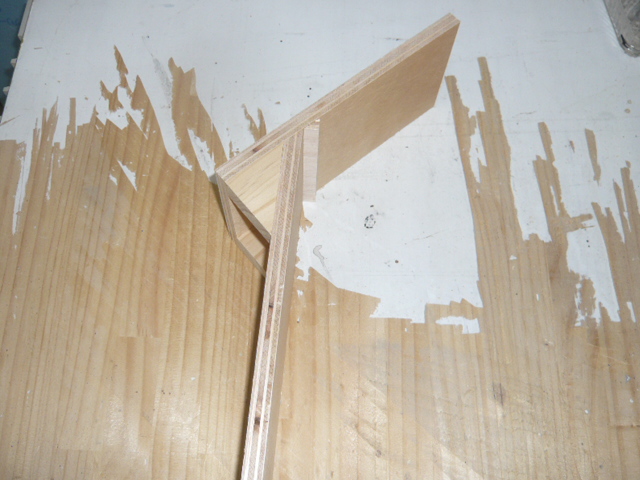

この板の断面が先ほどの４５度で切った状態です。

もう1枚の板に接着します

９０度を確認して接着します

最初に４５度でカットして出た切れ端もここで再利用します。

【何だ？】

この状態では、何だか全く分からないですよね。

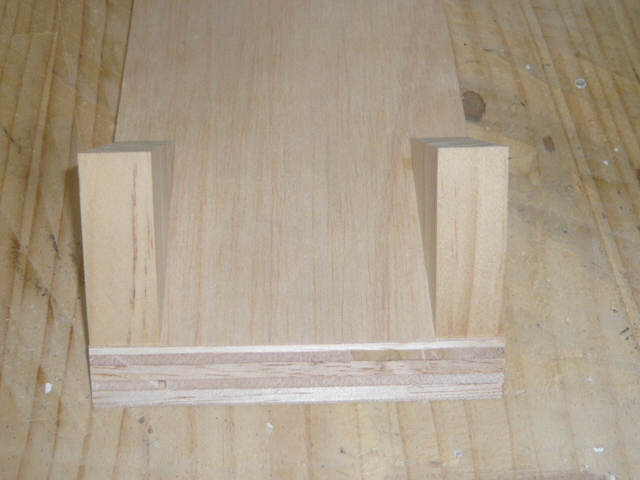

先ずは全体像での確認です。

これでもさっぱり分からないですね

この直角がポイントです

直角をもっと大きいパーツにすれば良かったと後悔しています。

【使い方】

気付けば既に完成しています。

これをどうやって使うかと言いますと・・・

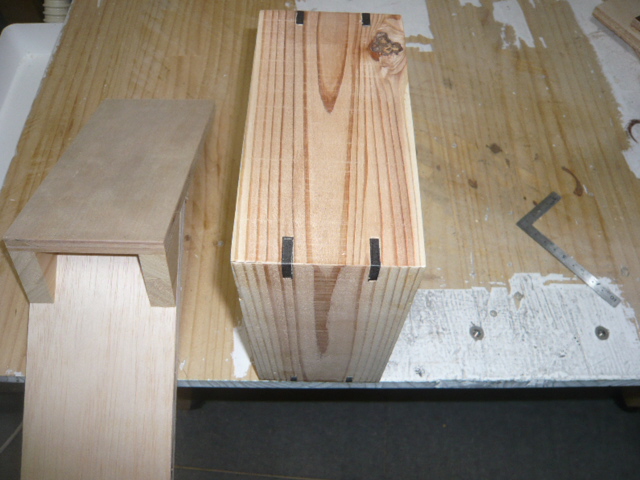

作った箱に合わせます

ここでは、仮設置なのでクランプで固定もしていません。

こんな感じに作った箱の角に当てて（本来は）クランプで固定します。

そして、お好みの大きさのビットで掘って行きます。

そして、出来た溝に補強材を入れて研磨すれば「かんざし留め」の完成です。

こんな感じになるはずです

画像は、在りし日のテーブルソーで加工したものですが、これを次回から

トリマーで出来るので助かります。

これも全て端材で出来ましたので、新規での材料購入はありません。

今回、２つの治具を作ってみましたが、どちらも私にとっては必要な治具だと

思いますので、大切に使っていきたいと思います。

【次回】

先輩からの依頼であった「健康器具」の試作品の内容を予定しています。

イメージ通り出来るのか？それとも・・・
