＜節約DIY㊳＞４５度用治具を作る

【気になる】

今回は、４５度にカットしたはずでも、微妙にズレてピッタリしないこと

があるので、これを解消すべく治具を作ってみます。

※お約束の「端材」で作ります。

【４５度用】

４５度でカットして何かを作るとすれば、私の場合は主に「留加工」や

先日も作りましたが「ヘリンボーン」などで多用します。

ネットでもスライド丸鋸で４５度にセットしても４５度にならないなどの

コメントも多く、私だけでは無いことを認識しました。

色々な対処方法がありますが、なるべく簡単に作れる方法を選択しました。

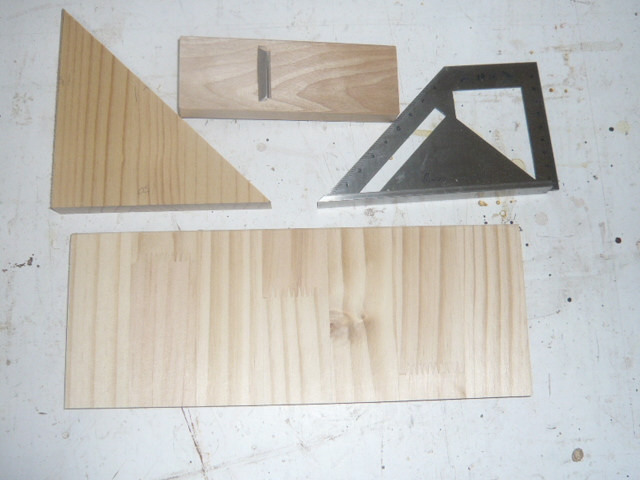

今回使う端材はこれだけ

端材の中に「直角二等辺三角形」もあったので、これを使います。

【作ってみる】

適当な端材で大きさへの拘りは今回もありません。

見た目で同じくらいと思ったのですが、少し三角が大きかったです。

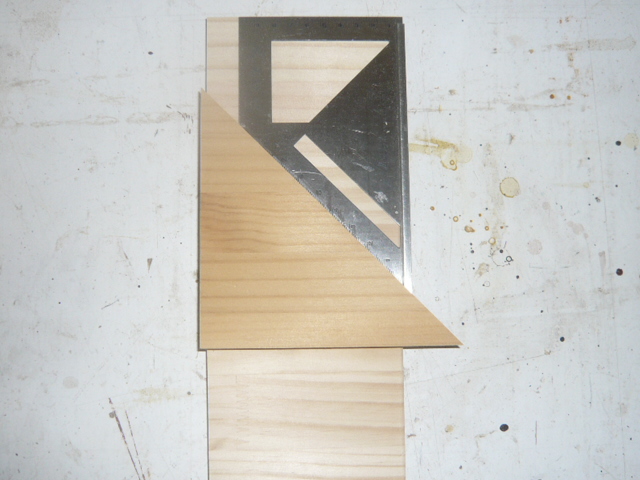

留定規で４５度を確認

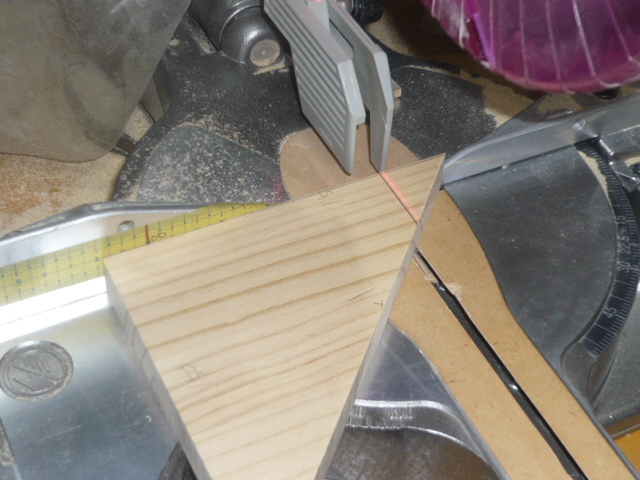

最終調整するので、左右＋１㎜くらいでカットします

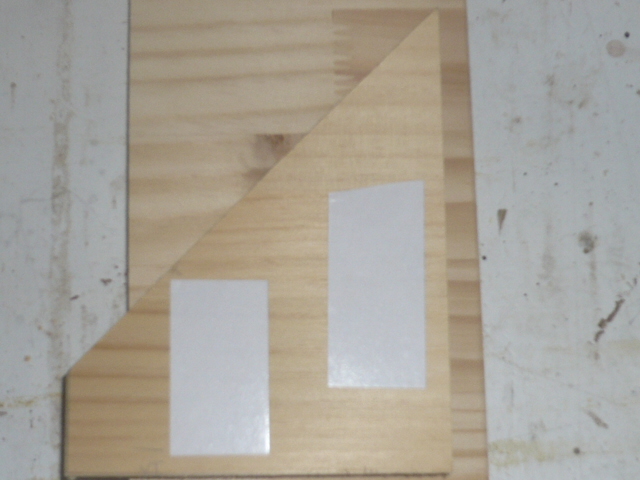

絶対にズレるので両面テープで仮止めします

更に裏側からはビス止めもしました。

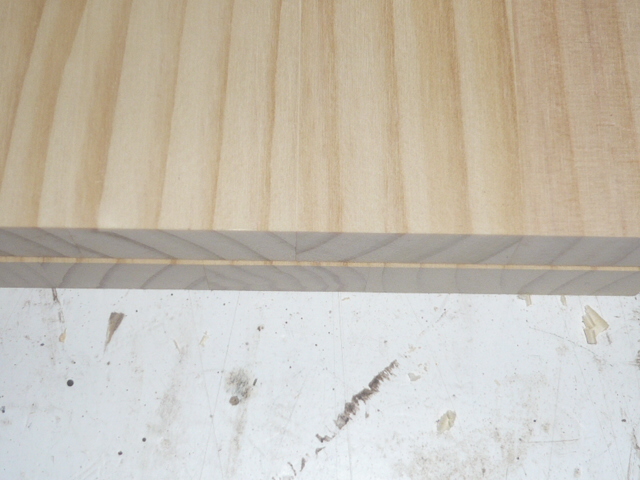

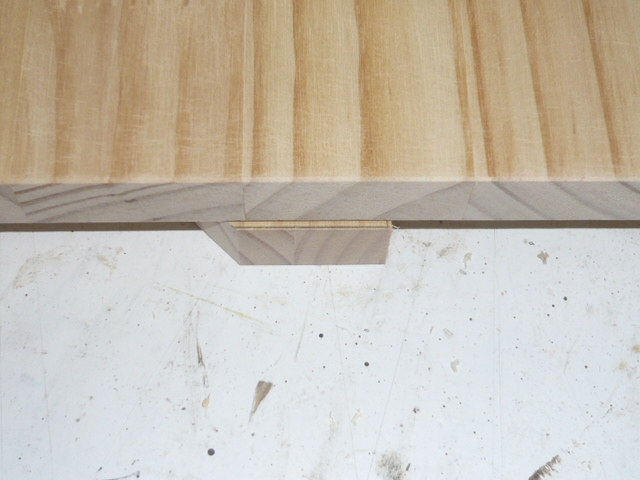

左右＋２㎜くらいです

この余裕を持たせて出ている部分を鉋でひたすら平らになるまで削ります。

鉋の刃を研いでおくべきでした。とても切れ味が悪く作業が前に進みません。

【何とか・・・】

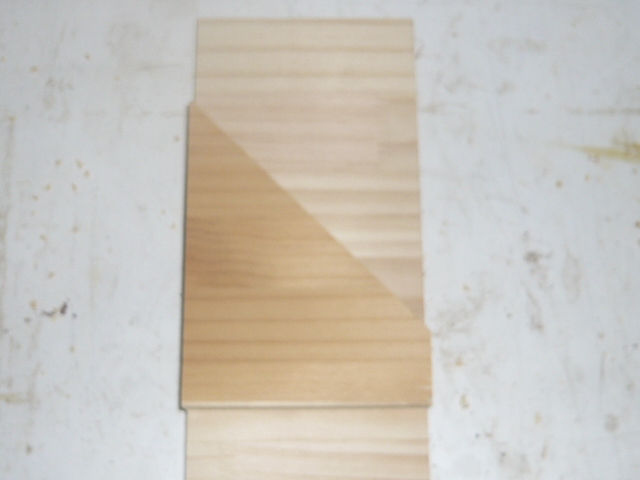

面倒な作業が時間は掛かりましたが終了しました。

違う方法があったはず

本来は鉋で削って、上下の板の位置を合わせるのですが、切れない鉋で

時間を掛けるなら、最初から丸鋸で切れば良かったと終了後に後悔。

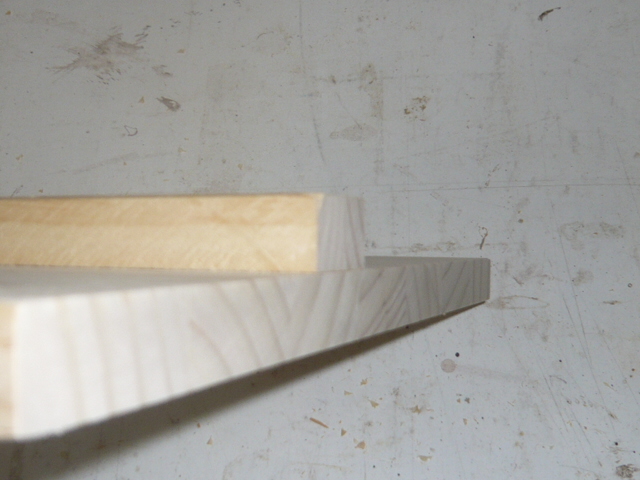

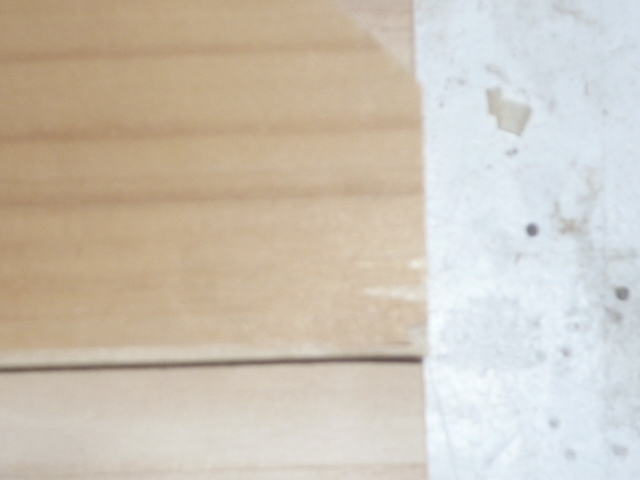

刃が切れないとこんな被害も発生

刃が引っ掛かり角が割れました。見た目は悪いですが機能に影響は無し。

【最終確認】

組み立てはこれで完成です。簡単なはずが私は苦戦しました。

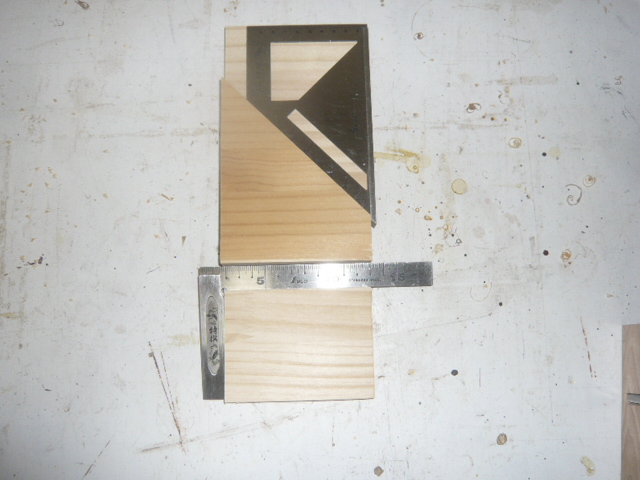

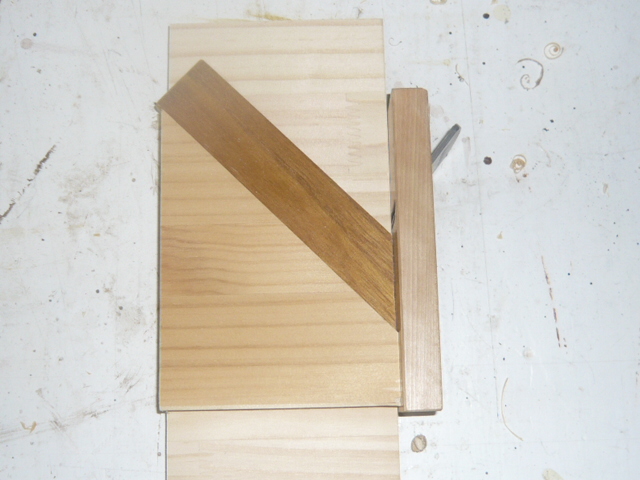

４５度と９０度を確認

問題ありませんでした。これで完成です。

【使い方】

これは、４５度になるための調整用治具なので私は最初にスライド丸鋸で

４５度にはず？にセットしてカットします。その後微調整でこの治具を

使って４５度に仕上げます。

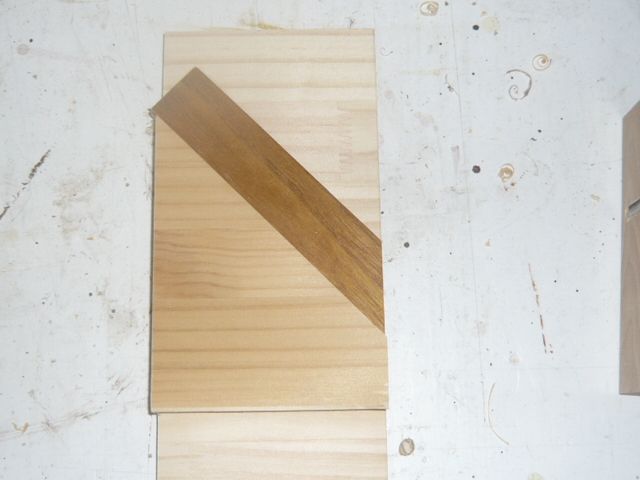

微妙なズレは鉋で均します

ピッタリ４５度に仕上げます

これを繰り返すことでお互いの接地面が４５度同士になりズレずに

ピッタリになるはずです。

多少厚みのある板でも対応可能ですが、幅広の板などには厳しいので、

その時は新たに対応出来る治具を作ります。

もっと早く作っていたら、自治会イベント用のトレーはもっと早く、綺麗に

作ることが出来たかも？

完成したので、今後の作業に役立てたいと思います。いつか出番があると

思うのでその時をお楽しみしてください。
