【今回で完成します】
この企画も最終回です。残りの作業は下記の通りの予定です。
- 捨て板用の穴開け加工
- フェンスの作製
- 上下の板とレールの接着固定
- 全てのパーツを組み込む
- 面取りと全体の研磨
前回の記事で☆の数が激減したので、今回は更に減る気がします。
【捨て板用の穴開け加工】

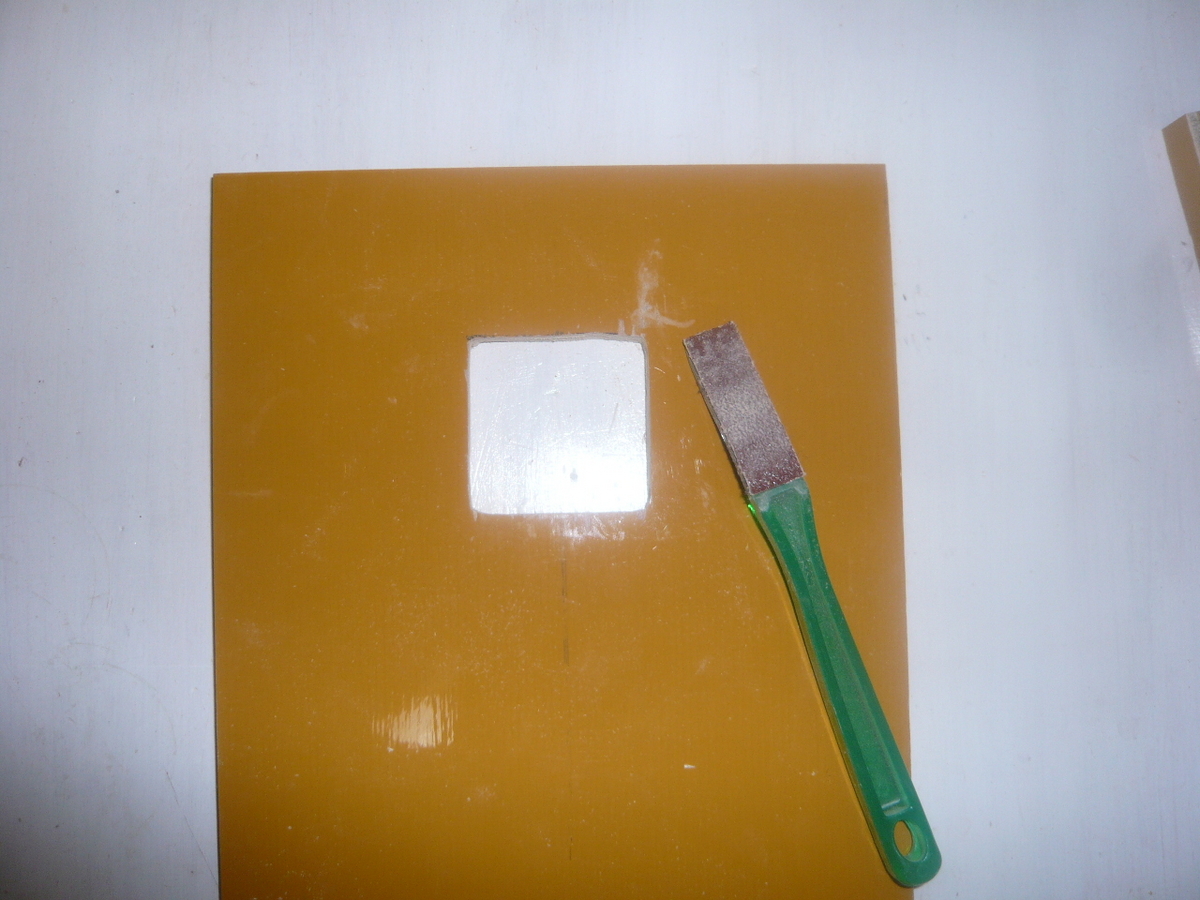

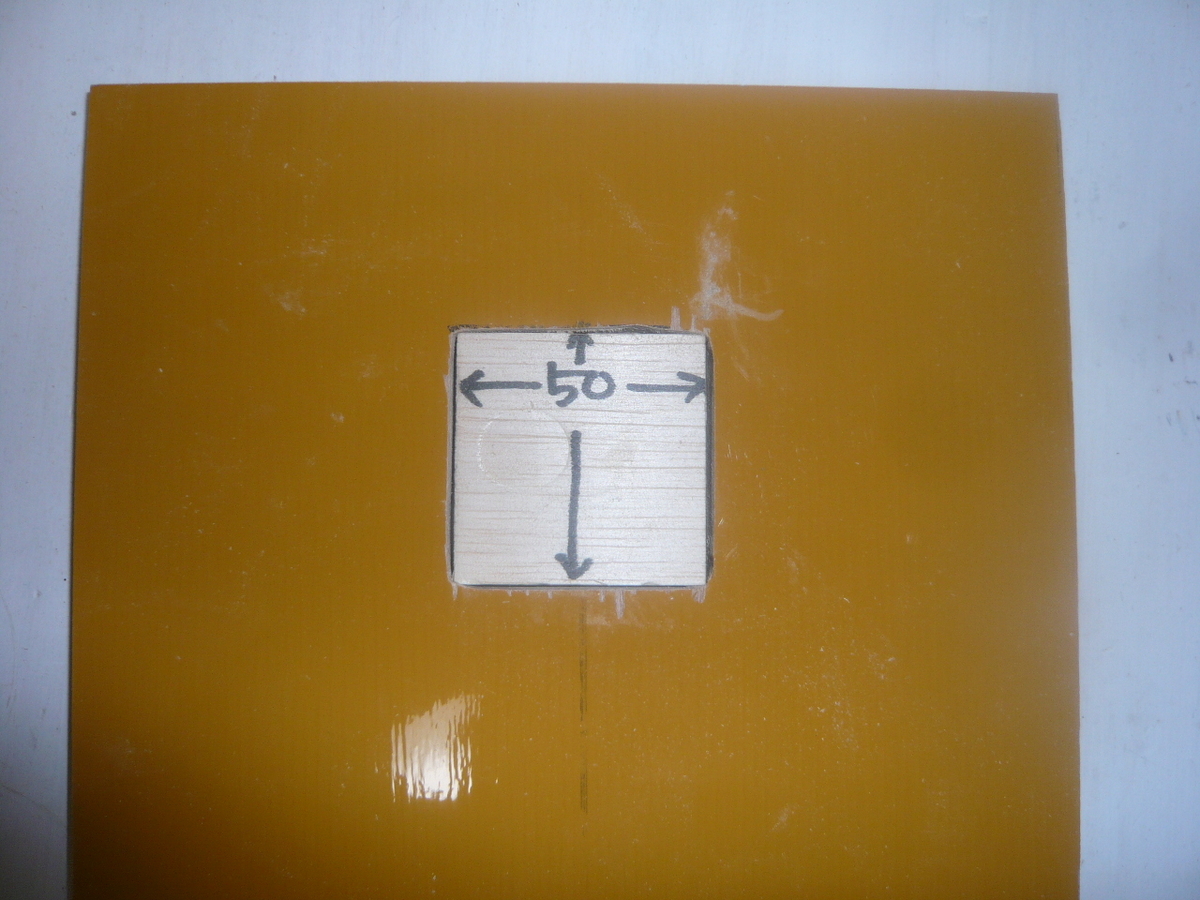

交換できるように、50㎜×50㎜の大きさでくり抜きます。
ボアビット、ジグソーテーブル、トリマーテーブルで加工します。
ジグソーでザックリくり抜いた後は、トリマーで整えて、最後に仕上げます。
ところが、何処で間違えたのか?くり抜いた穴に微妙な誤差が発生している。
嫌な予感がするが、捨て板が入るスペースを確保するために作業は続行。

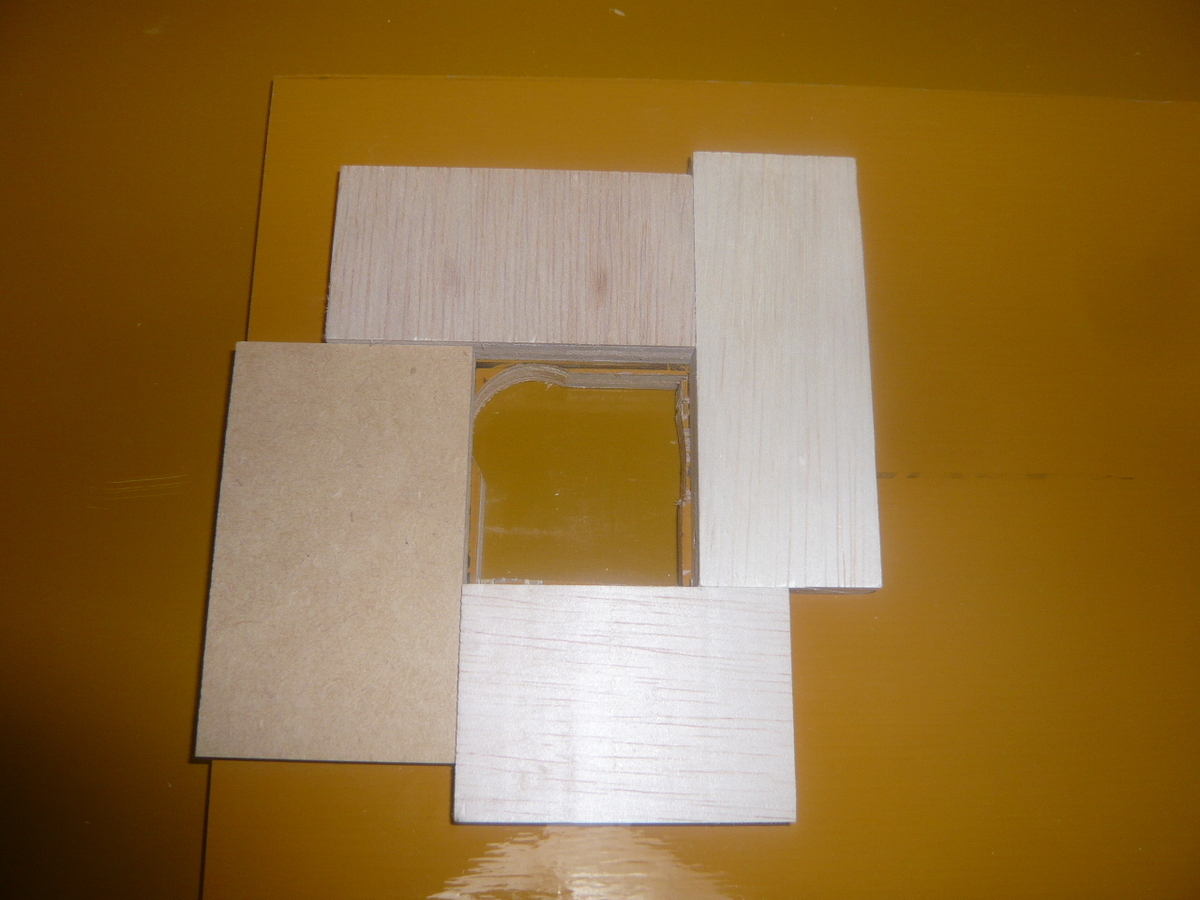

何とか捨て板のスペースは確保出来ました。
次の作業に移ります。
【フェンスの作製】

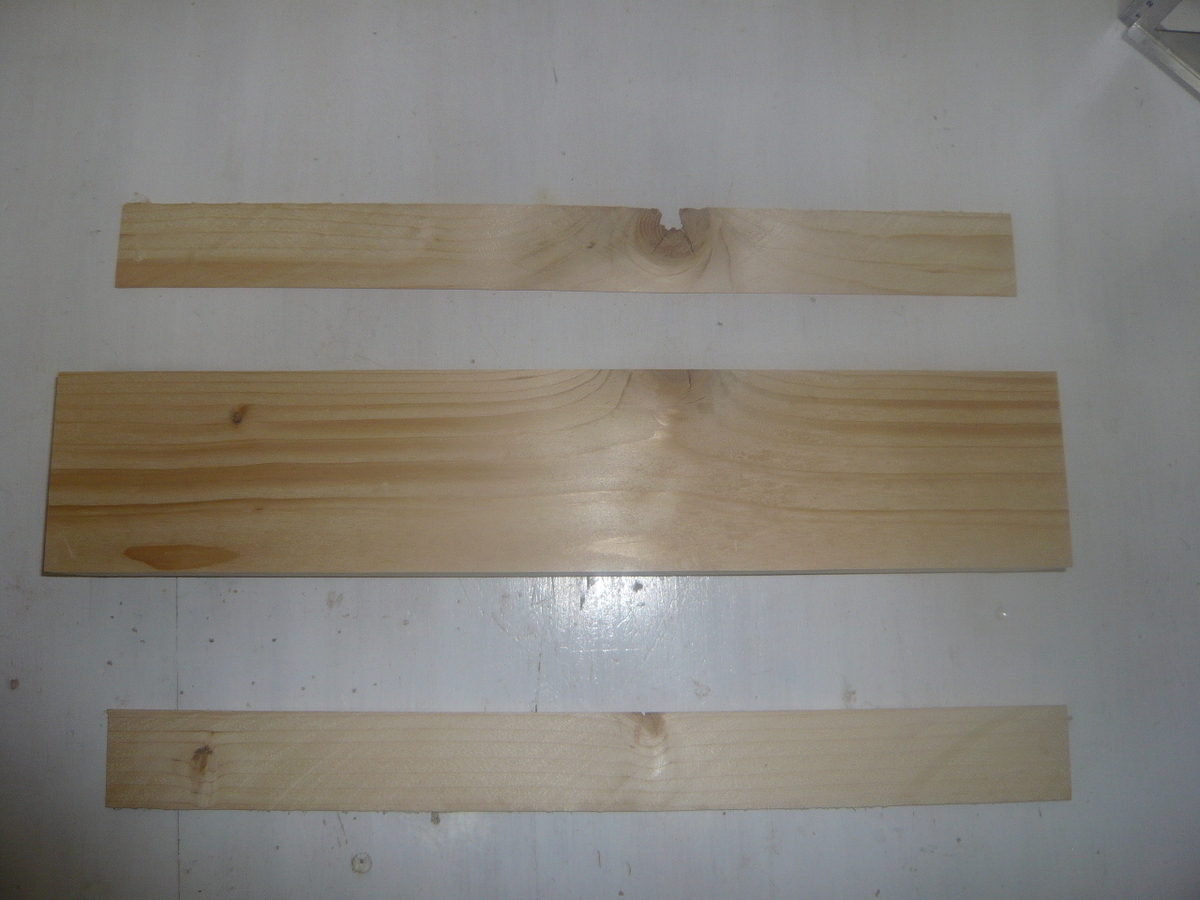

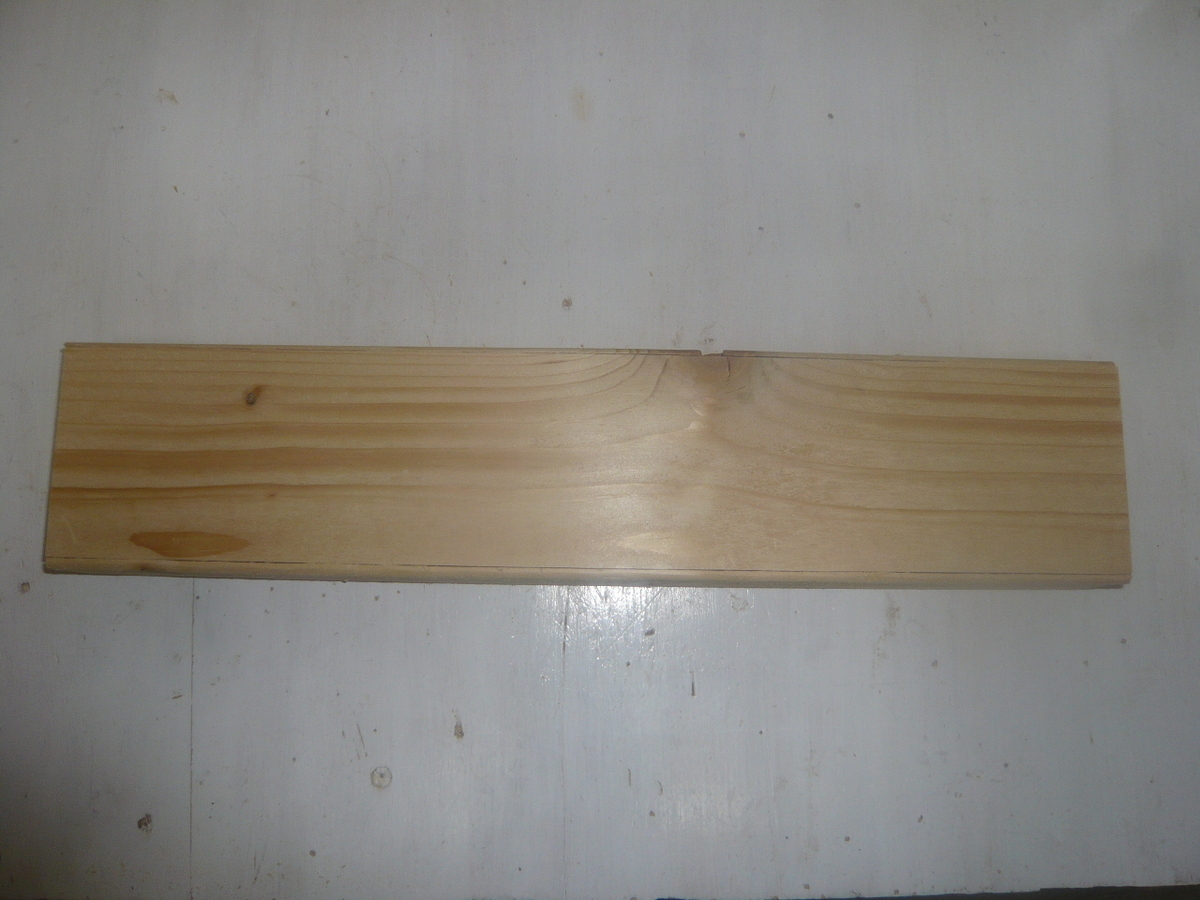

フェンスには「2×4材」の端材を使います。
元々4隅が面取りされているので、フェンス用に切り落として直角にします。

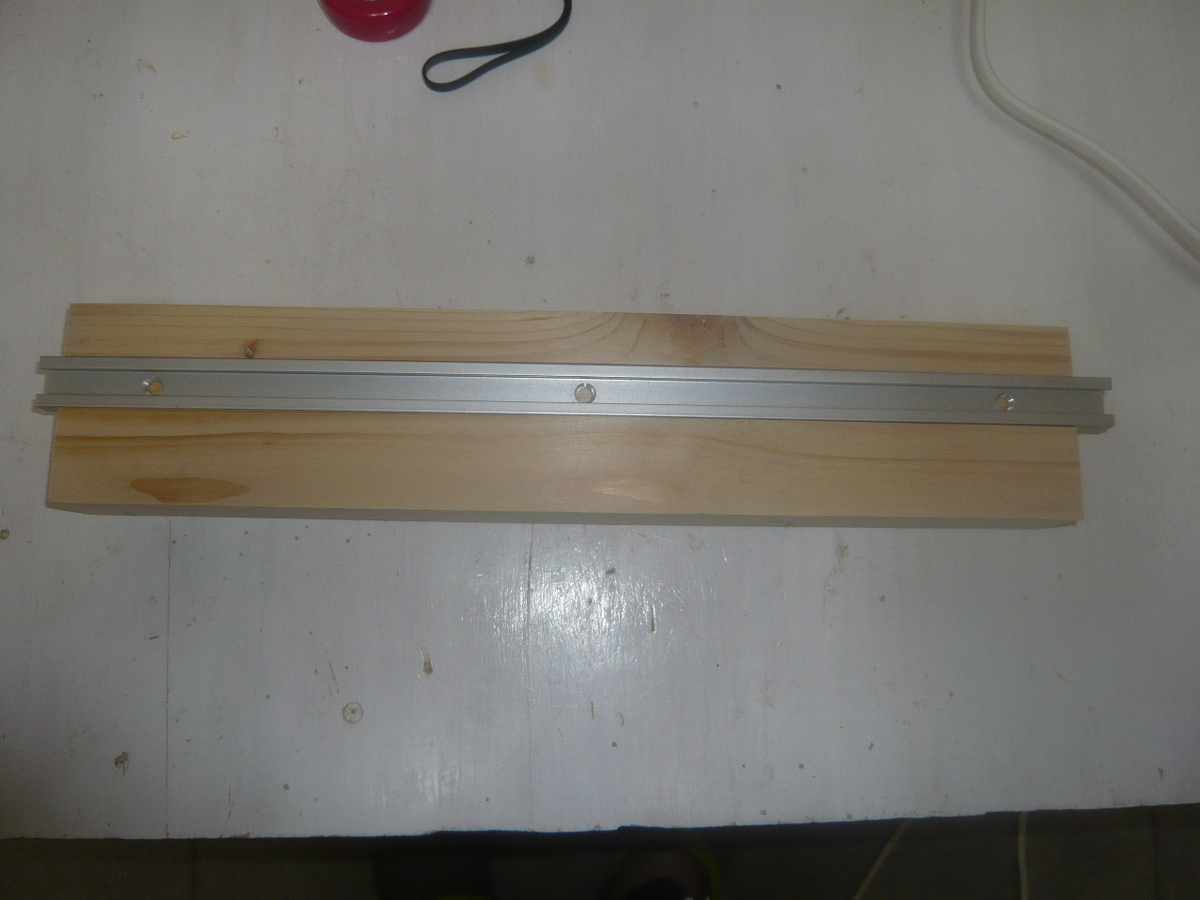

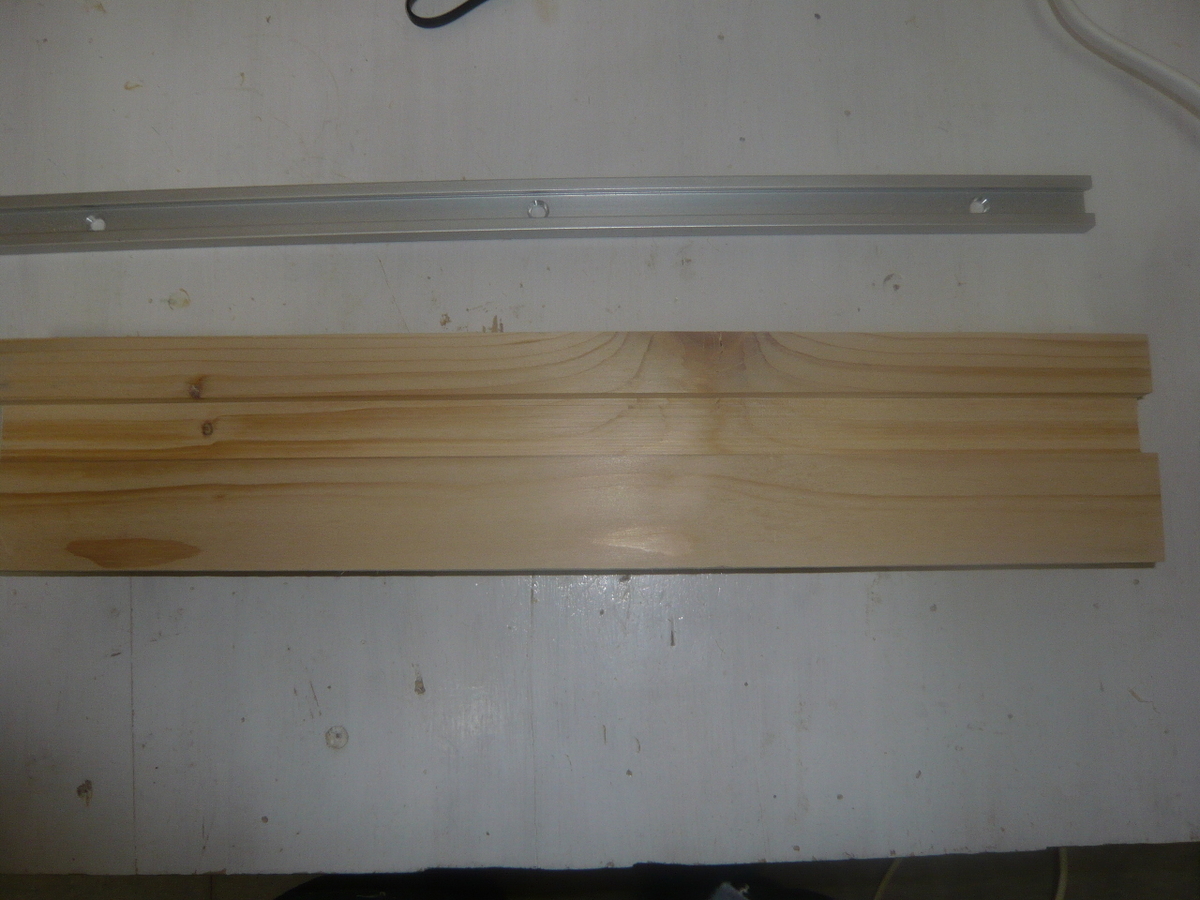

更にレールを埋め込むための加工を行います。

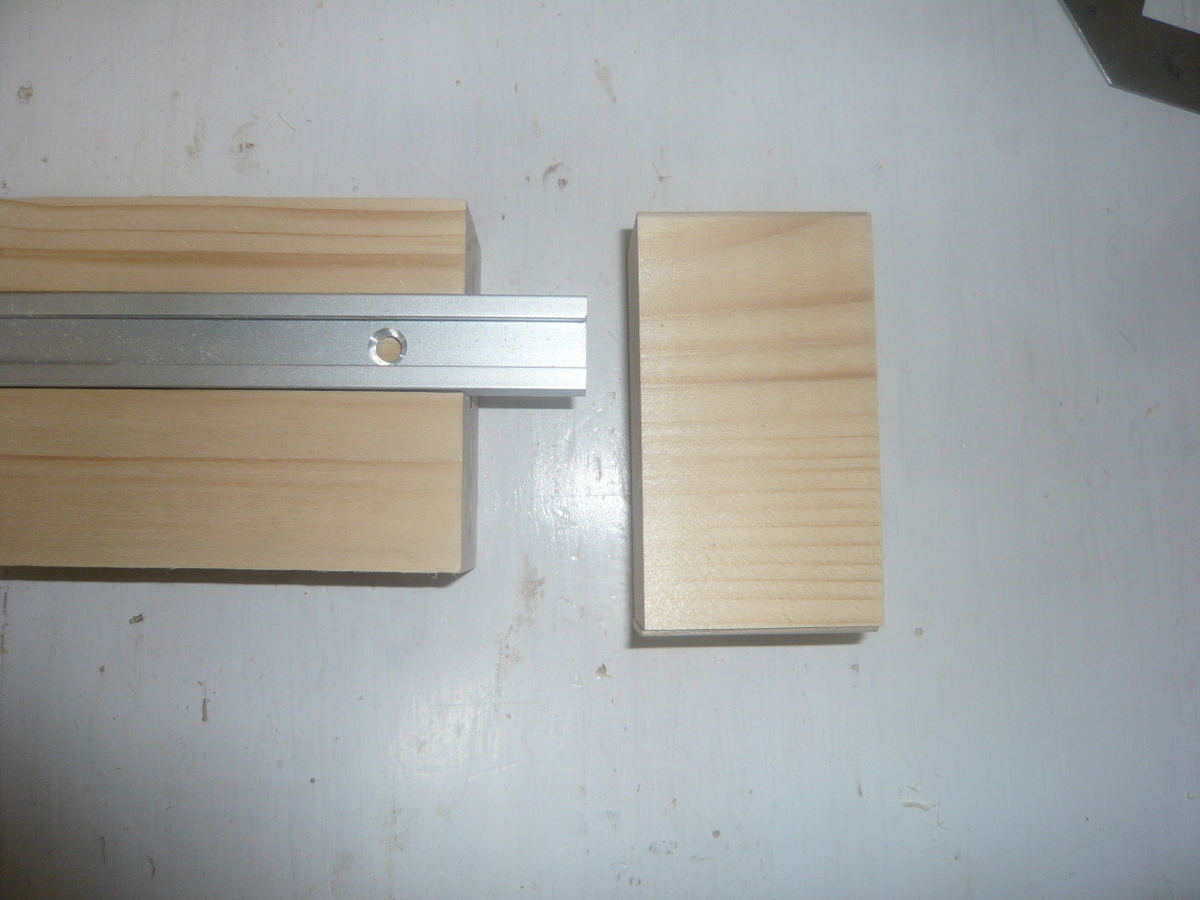

しかーーーーーーし!、レールの長さは400㎜に対し、2×4材の方が少し短い。
金属用の刃が無いが強引にレールを切る?・・・危険すぎるので却下。
フェンスと足す?・・・端材は沢山あるので面倒だが、足すことにしよう。

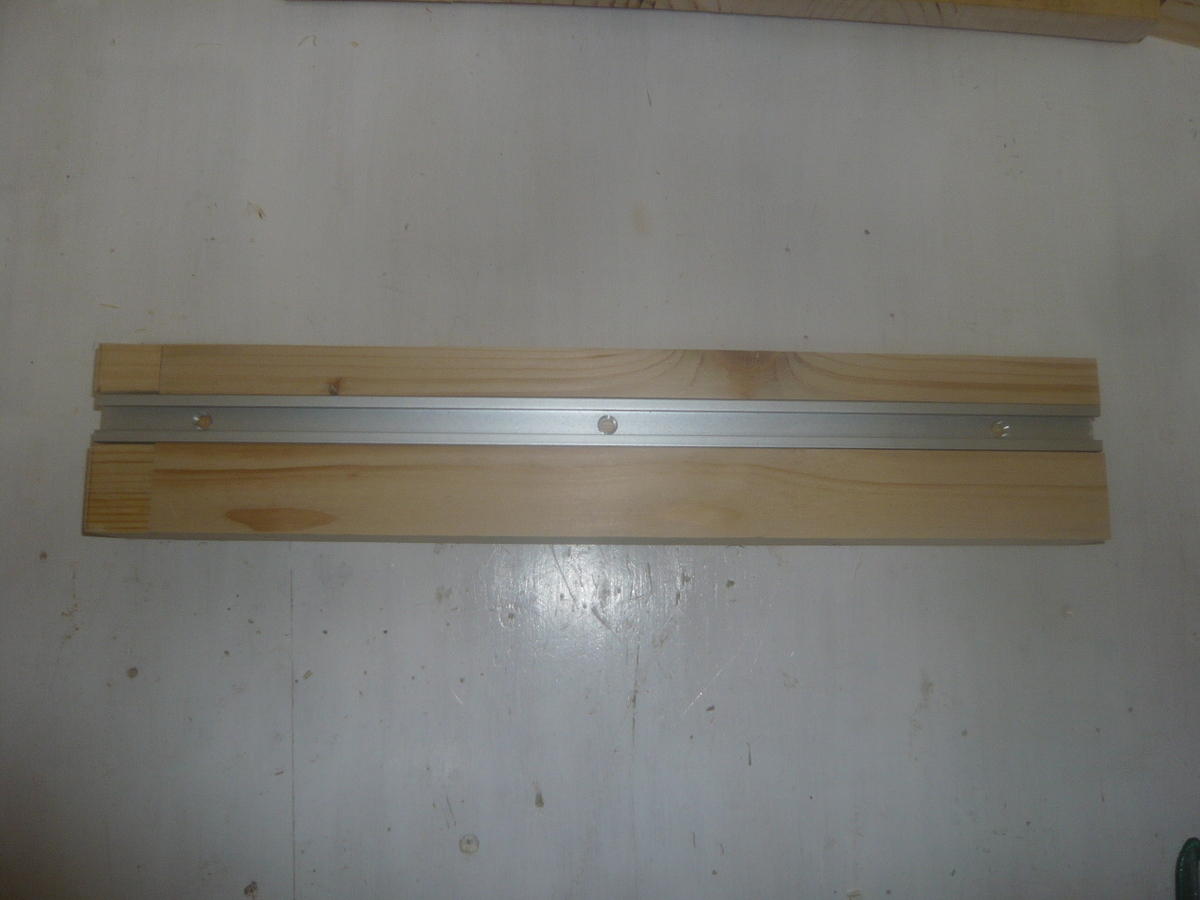

と言うことで、端材を足すことにしました。

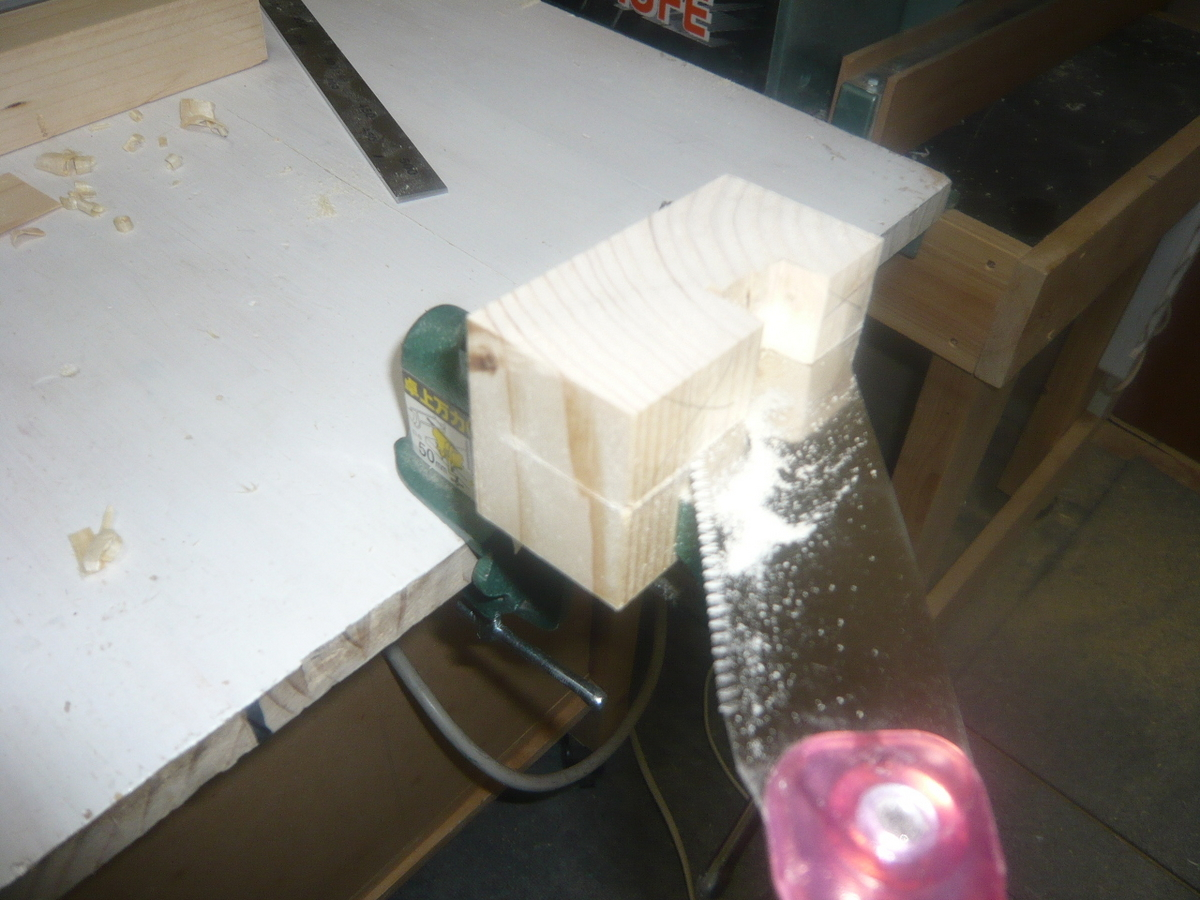

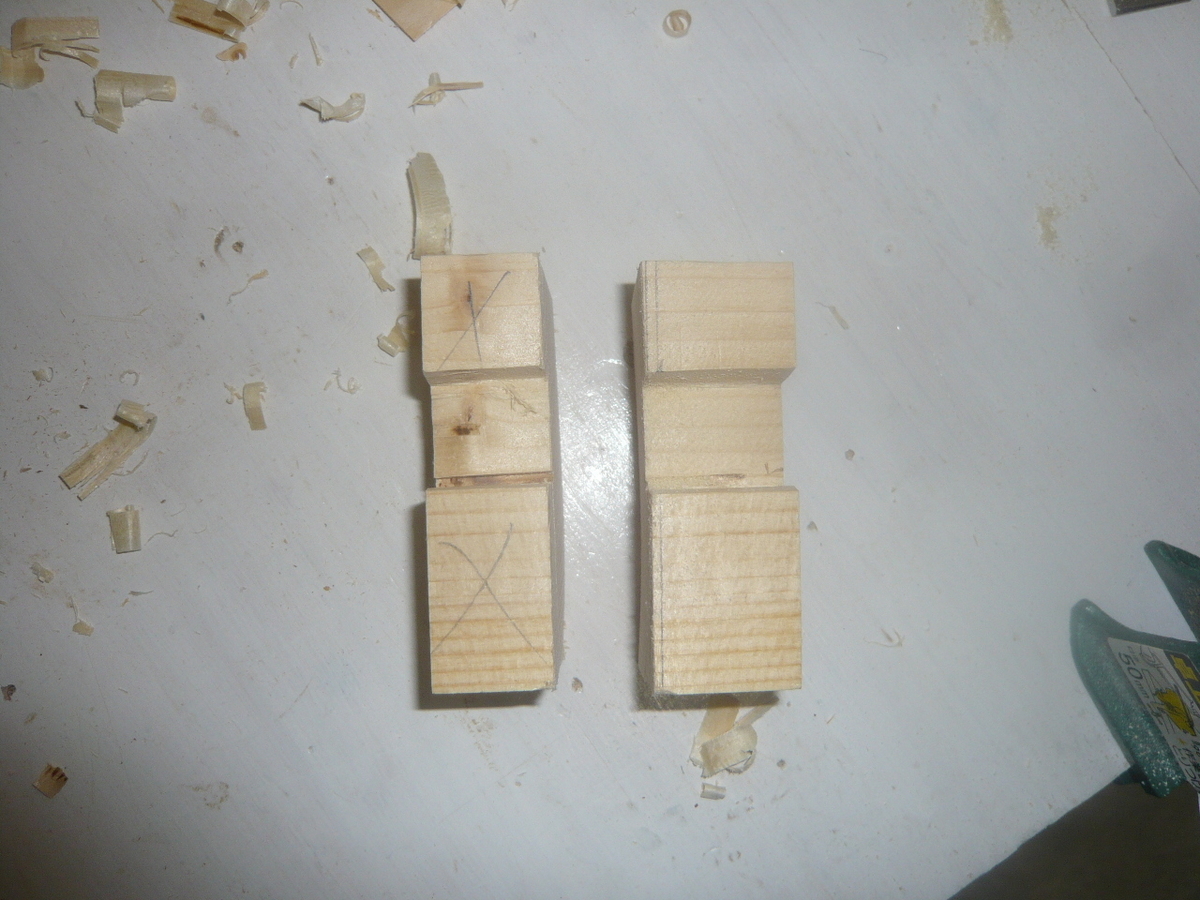

材料が小さくて、固定が出来ないと電動工具での加工は危険の匂いがする。

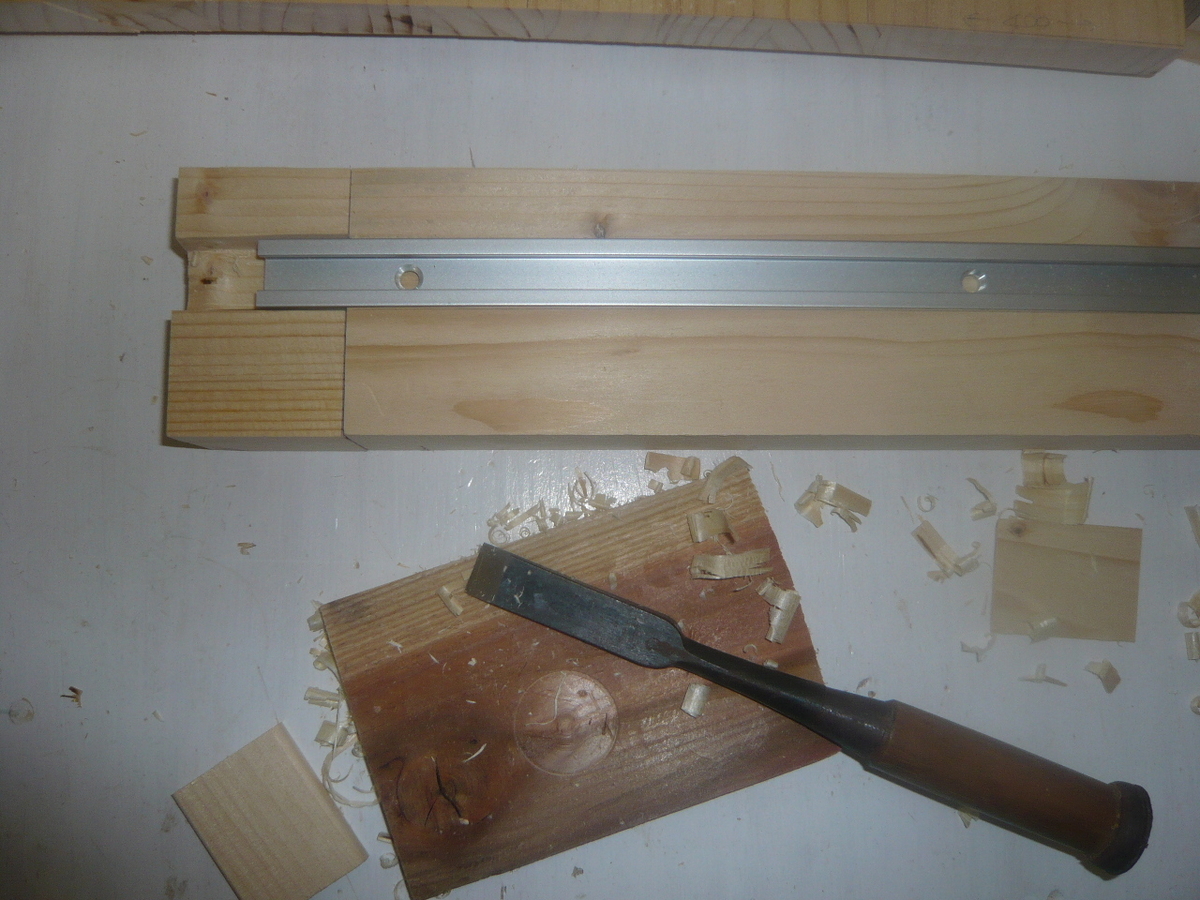

安全第一で手動で加工することにします。
これも不慣れなため、少し削り過ぎました。
【上下の板とレールの接着固定】
ゴールまであと少し。

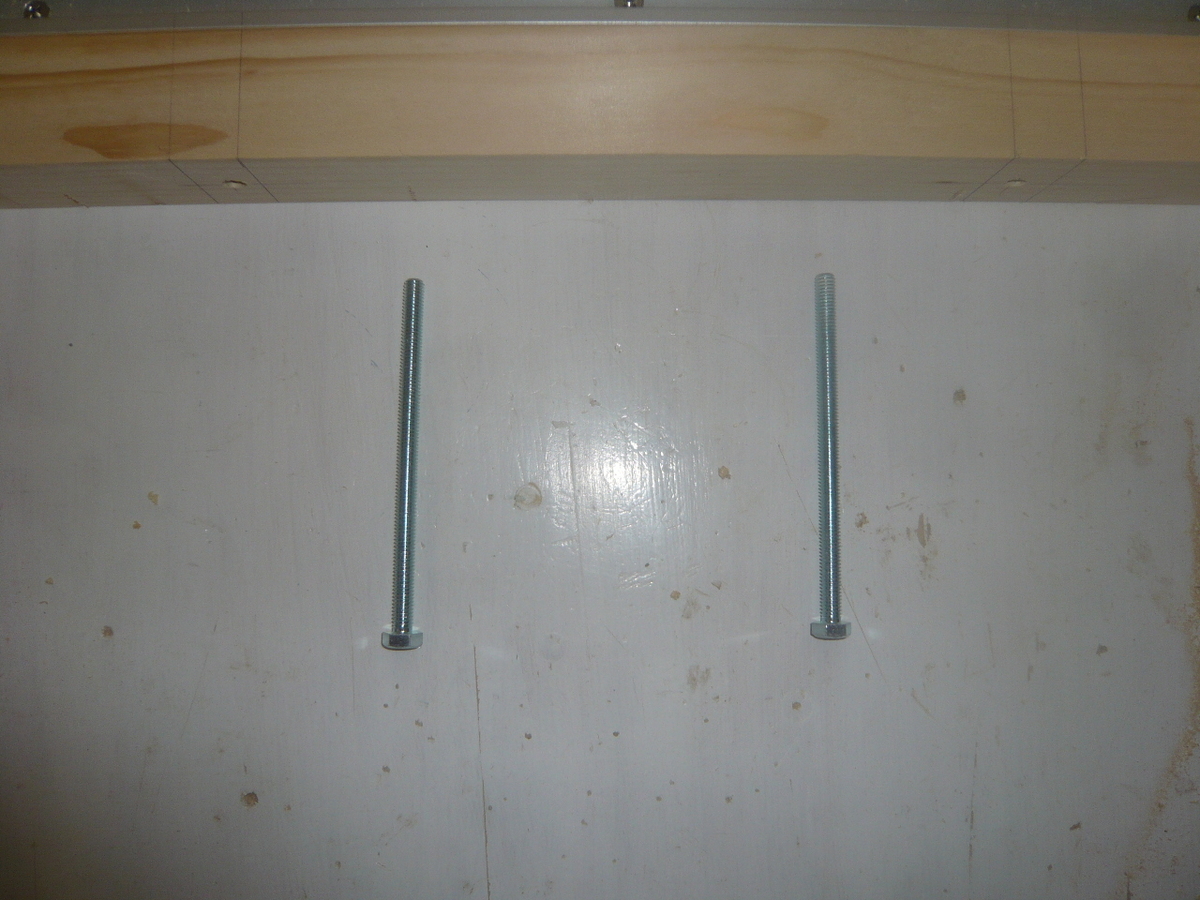

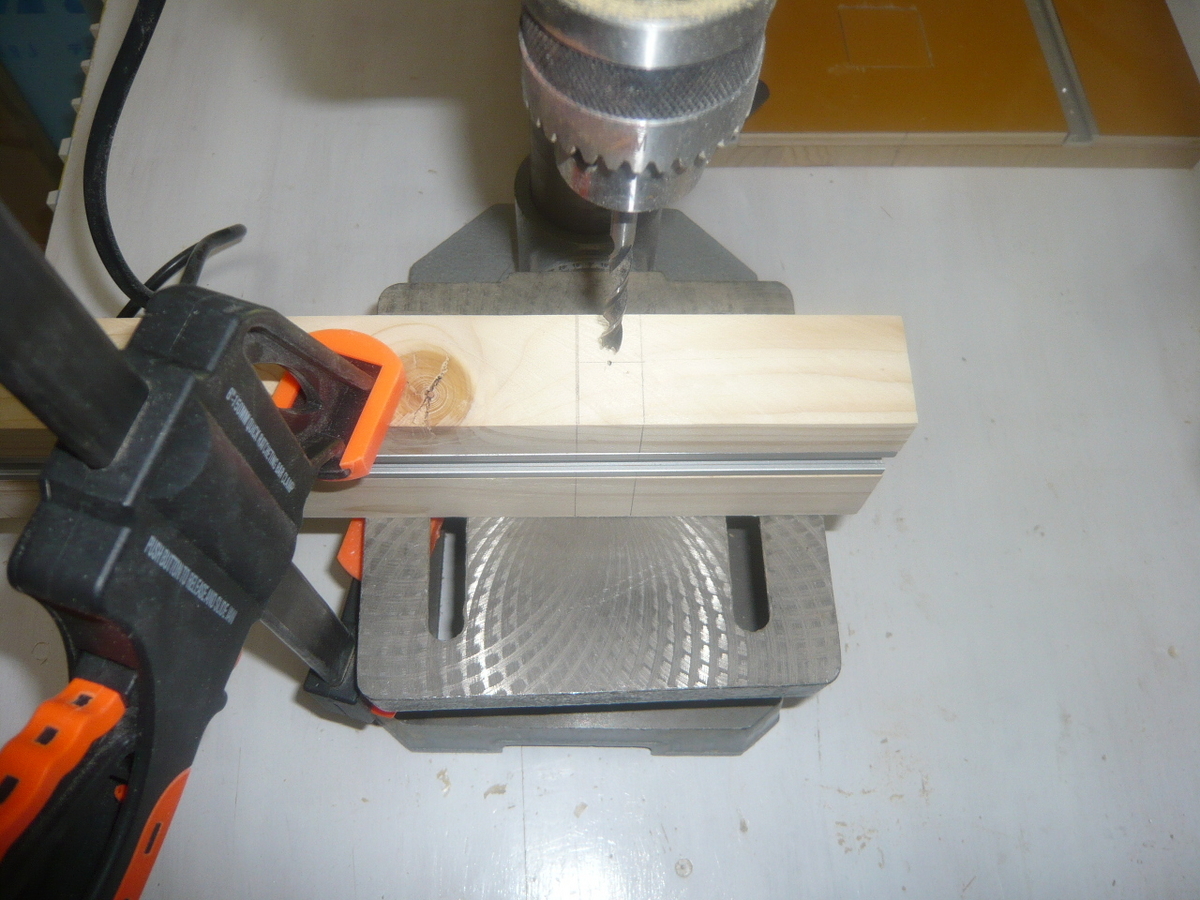

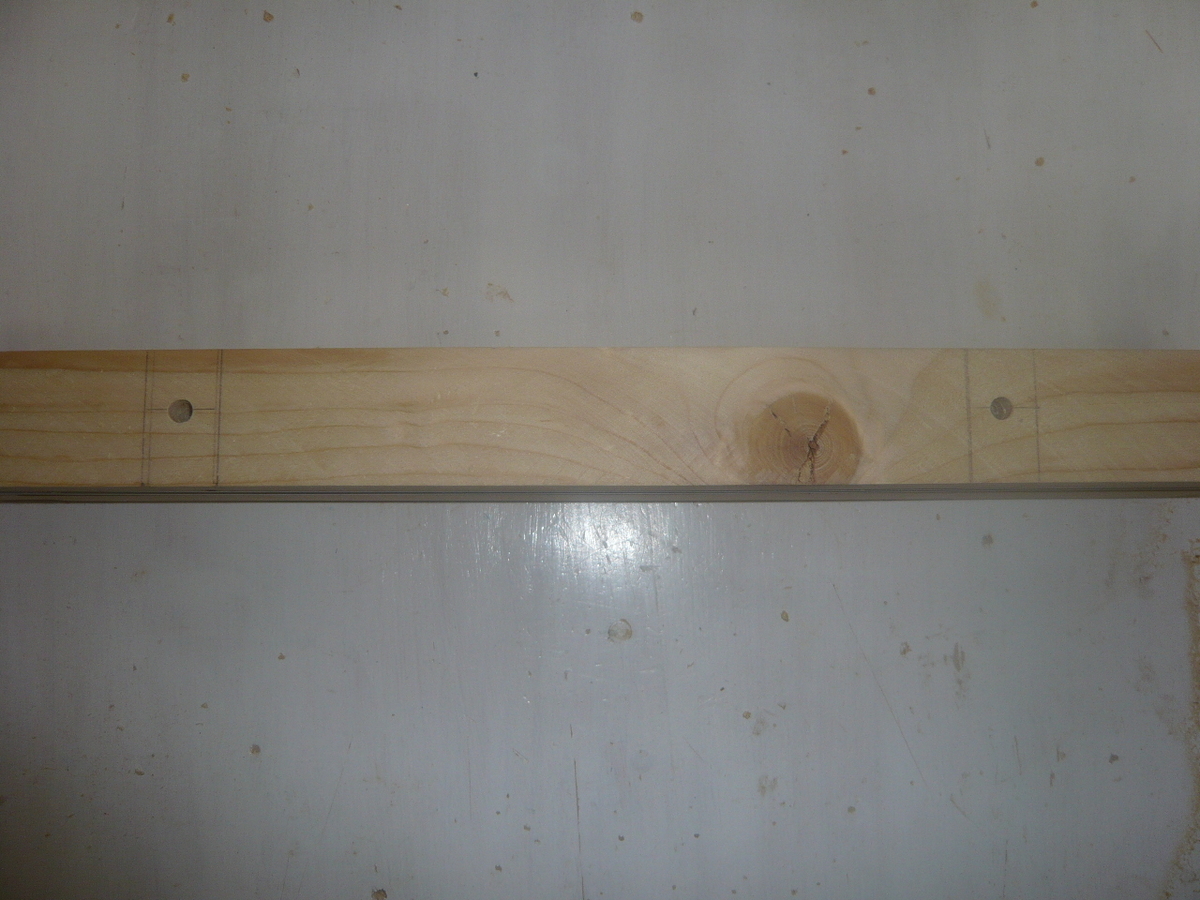

フェンスの縦にボルトを通して固定出来るようにします。
穴を開ける位置を間違えると全てが合わなくなるので、緊張します。
結果は、お約束の失敗です。穴位置が少しずれてレールとフェンスが合いません。

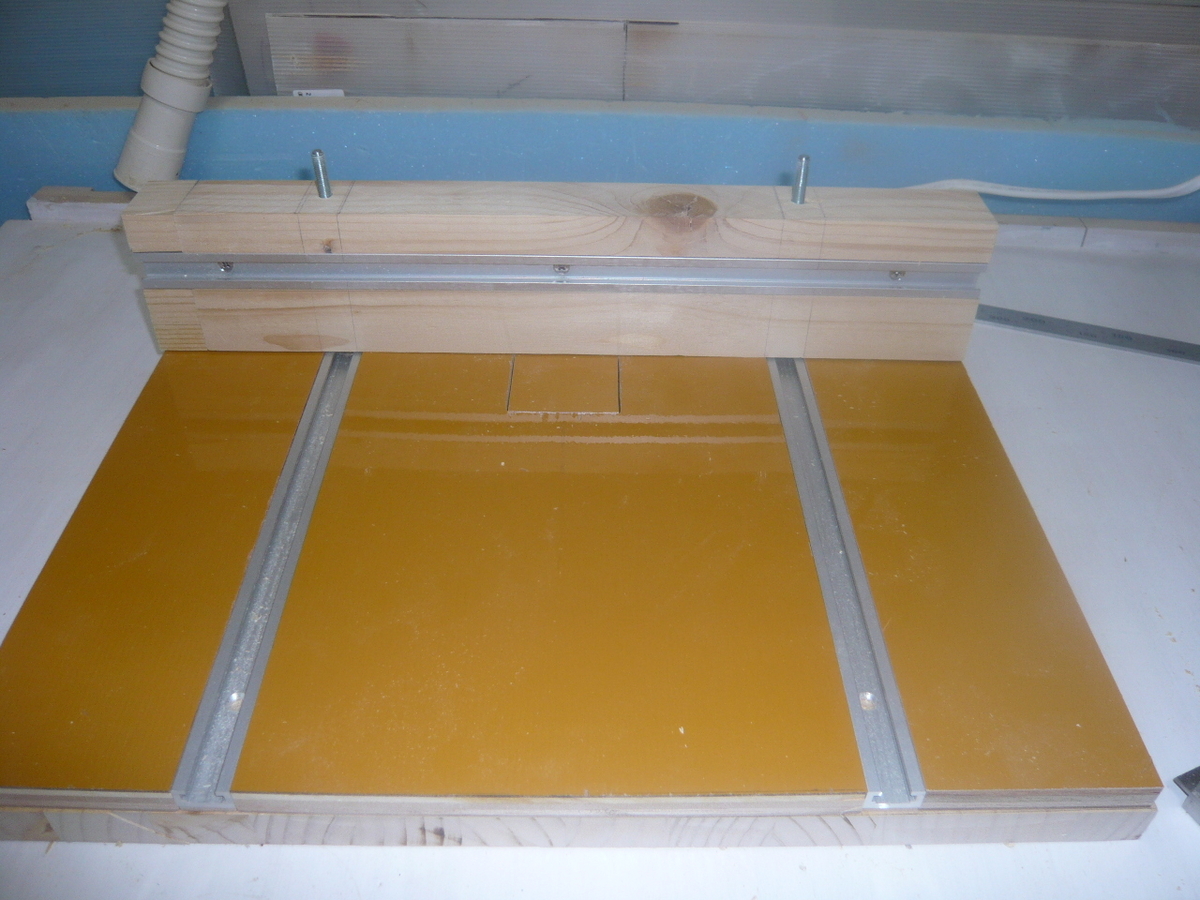

仕方ないので、穴を少し広げてテーブル(オレンジの板)を少し削りました。
もう、微妙なズレが大量発生していますが、細かいことは気にせず
ゴールを目指します。(画像はまだ固定していません)

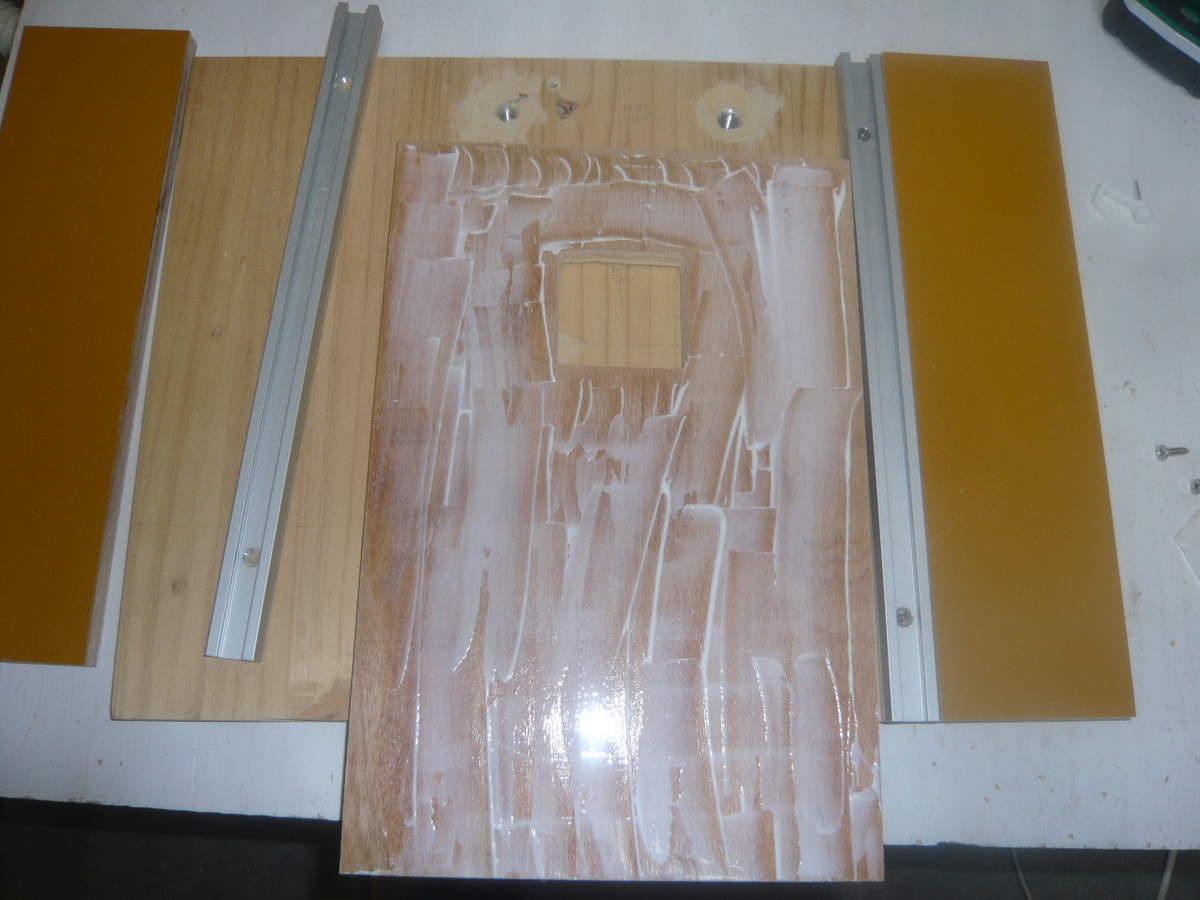

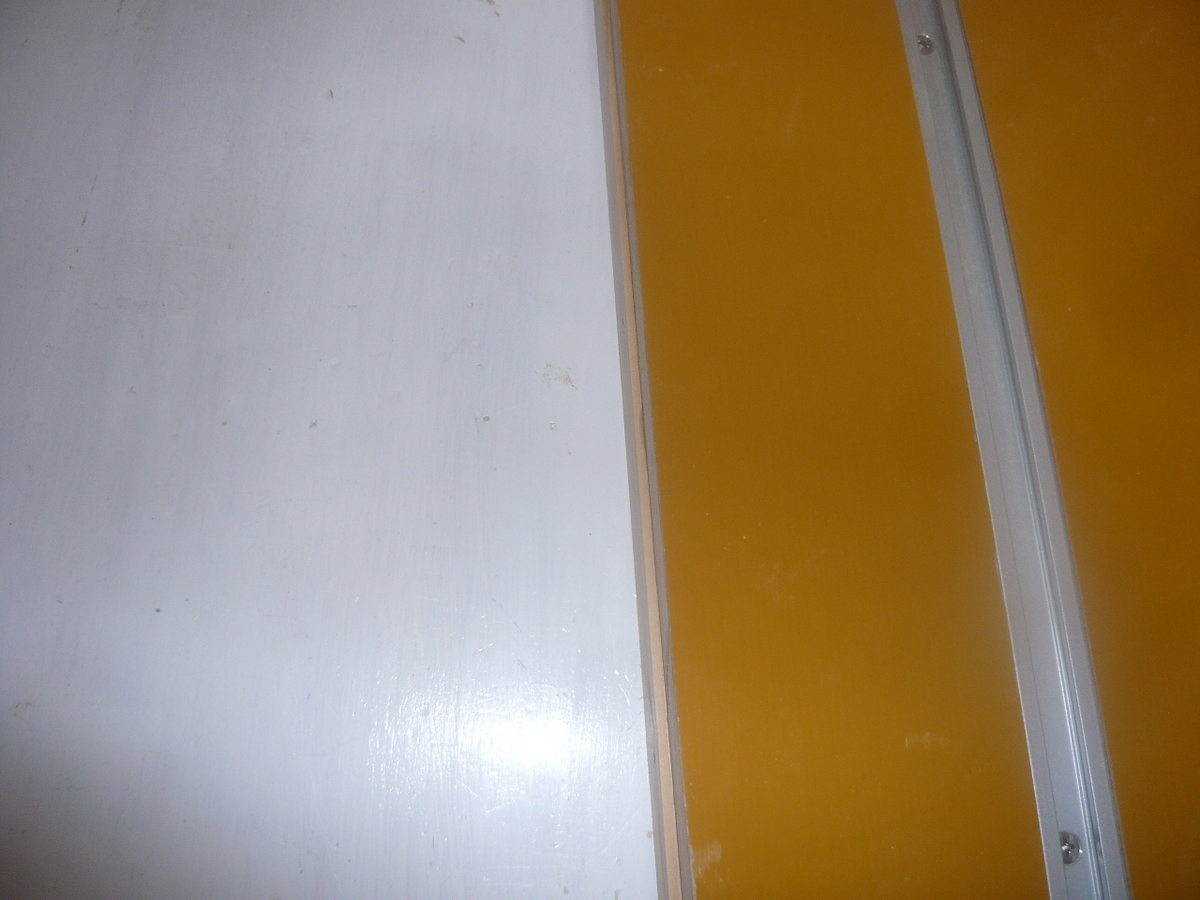

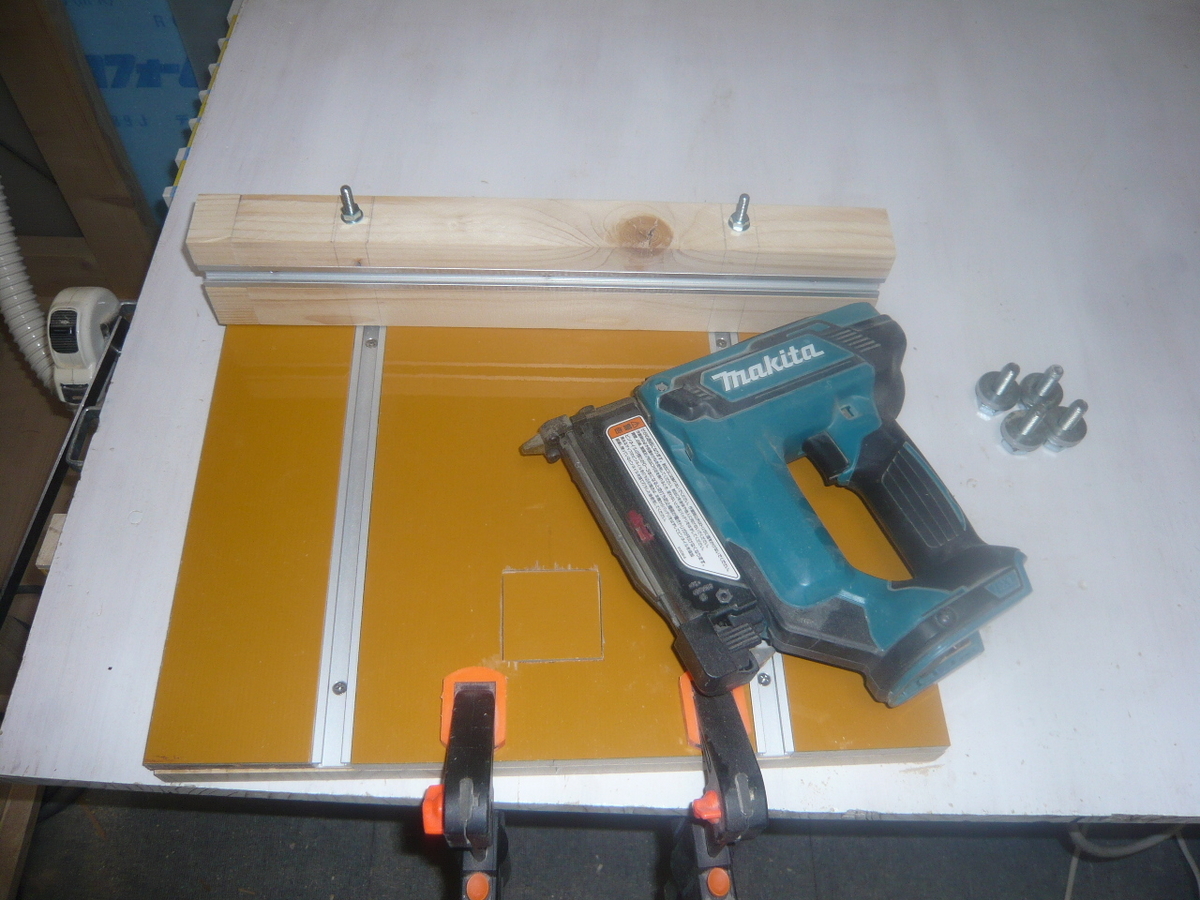

いよいよテーブルの上下の板を接着します。
画面の右端から詰めて貼り合わせて、左側にズレた分を纏めて最後にカットします。
【忘れていたので追加】

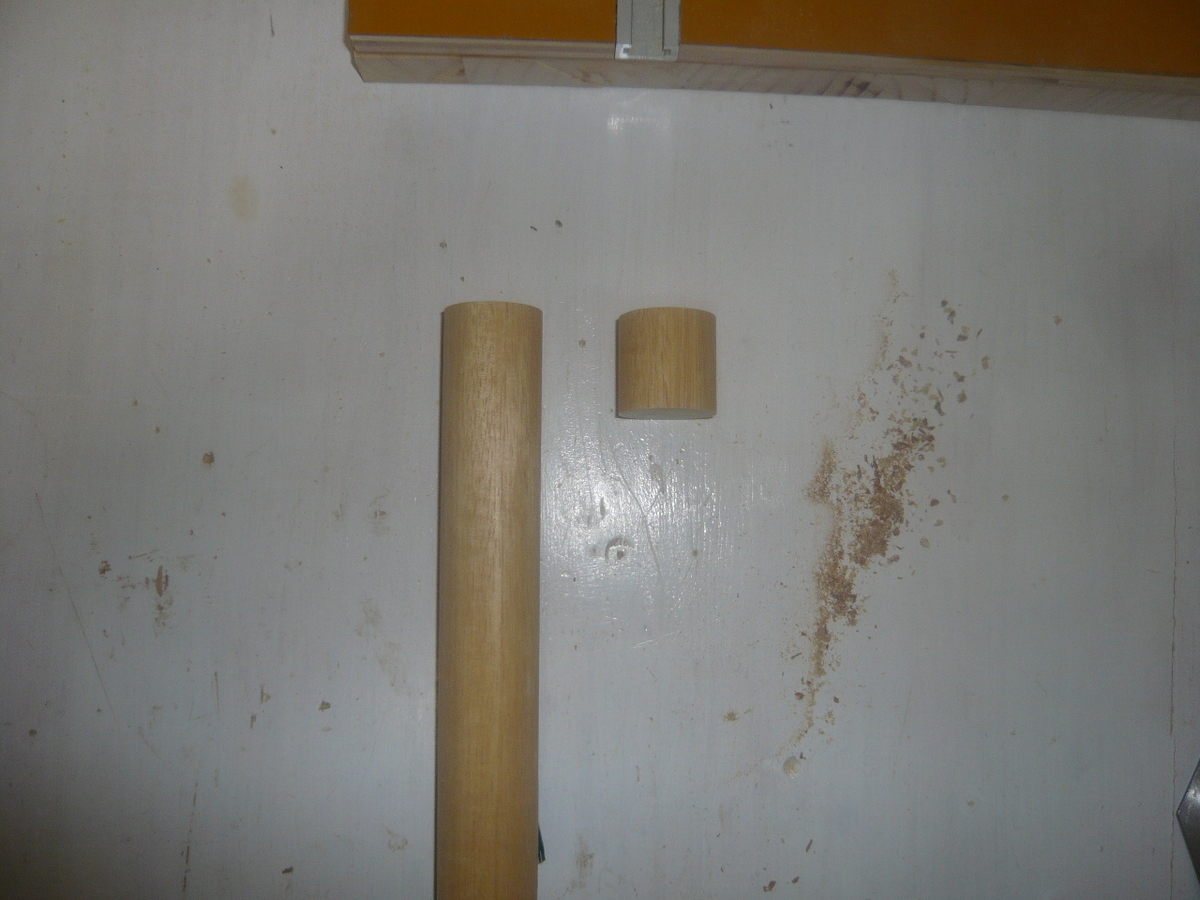

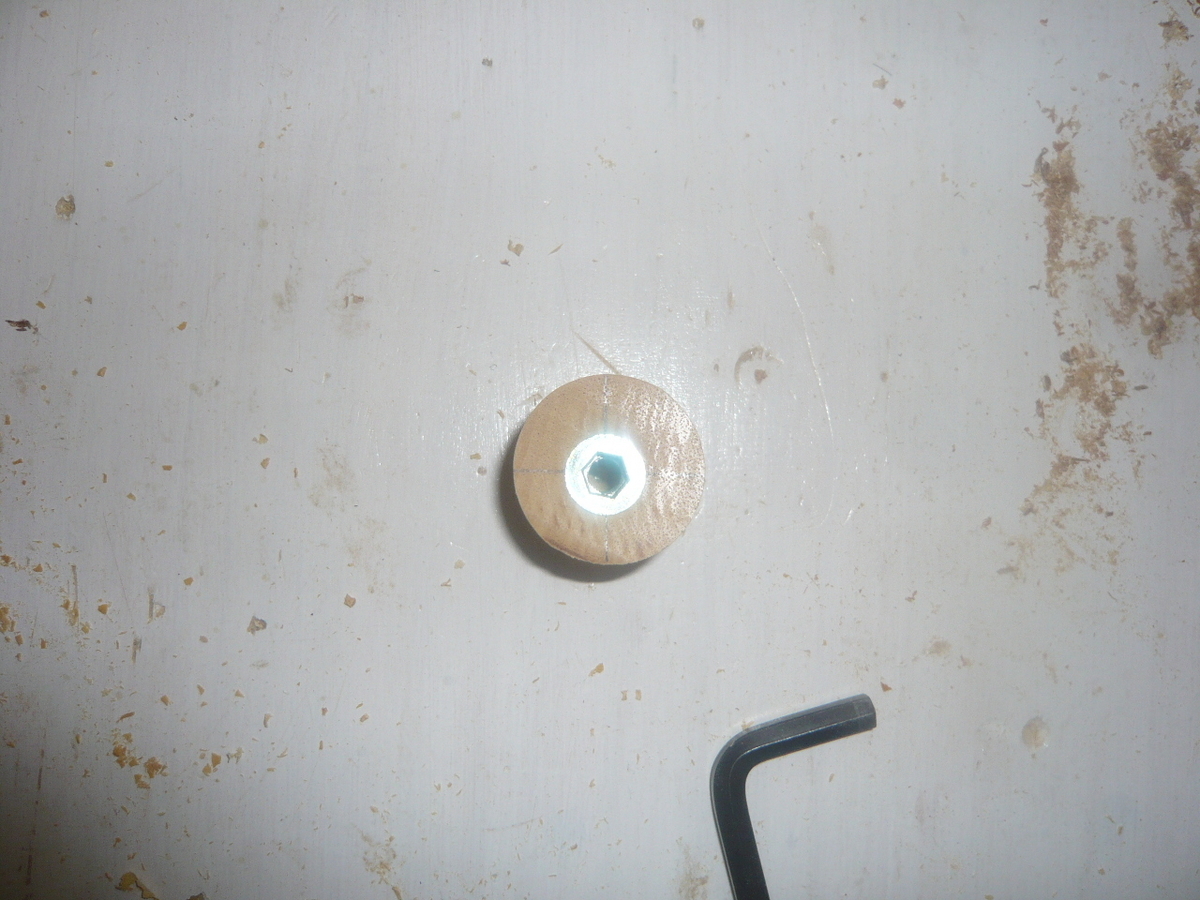

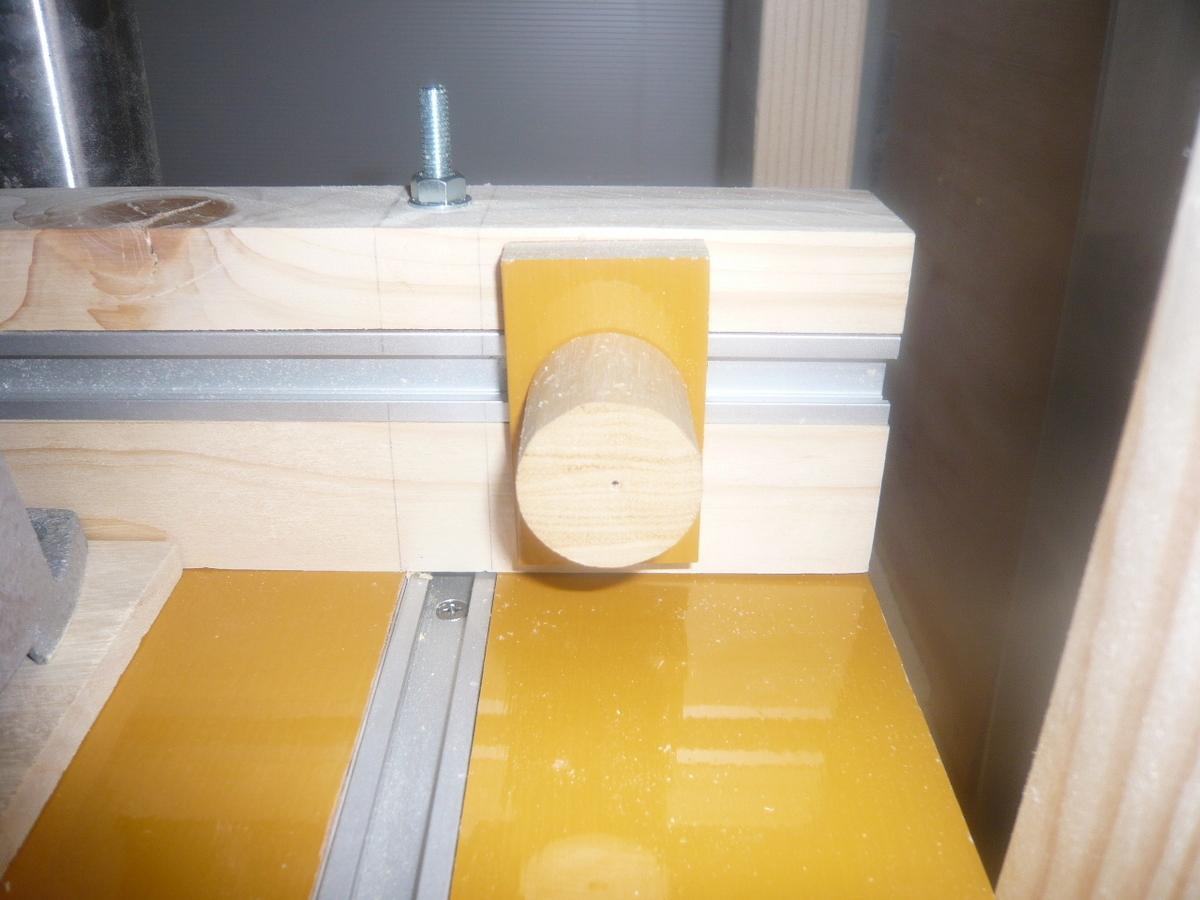

フェンスのストッパーを忘れていました。

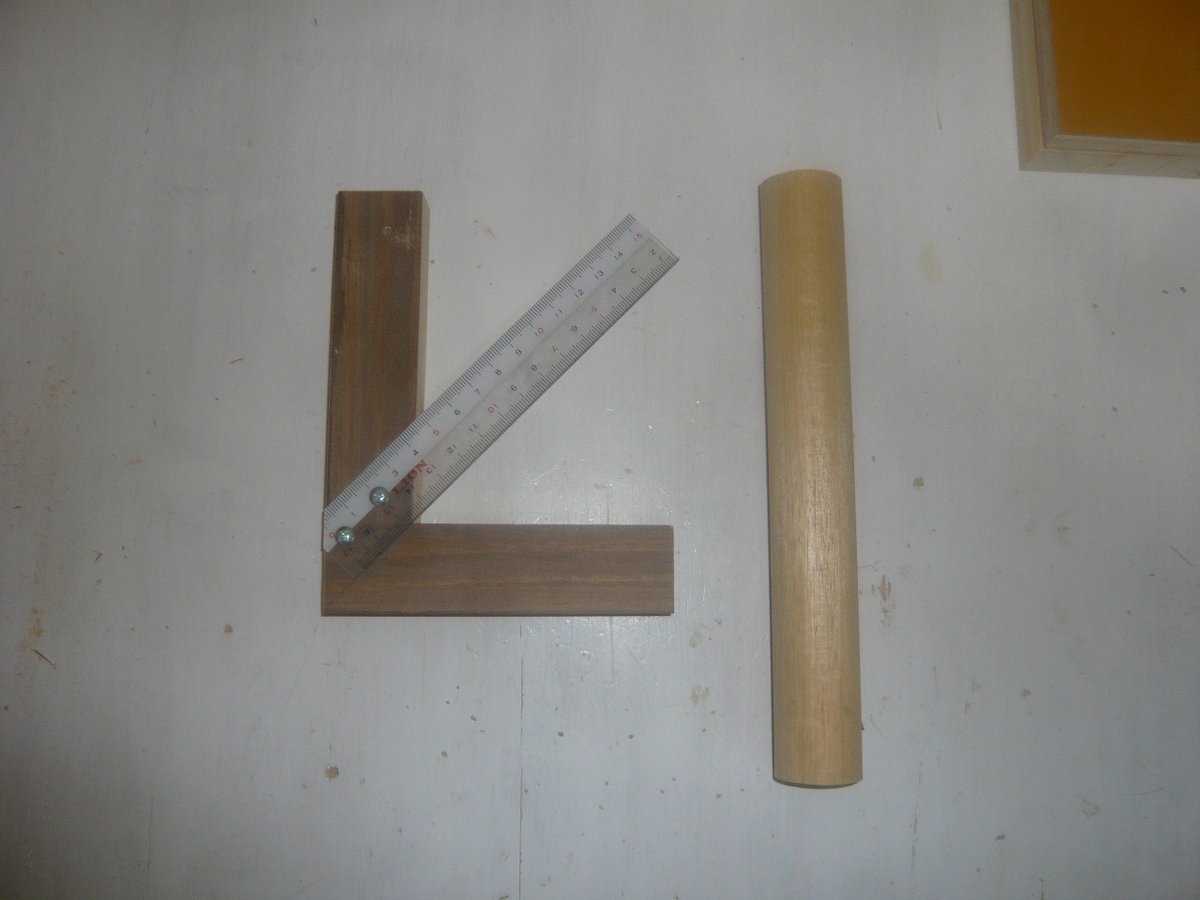

丸棒を使ってノブにしました。
画像での見た目は上手く出来ている様に見えるかもしれませんが、
実際は、中心を合わせたにも関わらずズレています。ガッカリです。

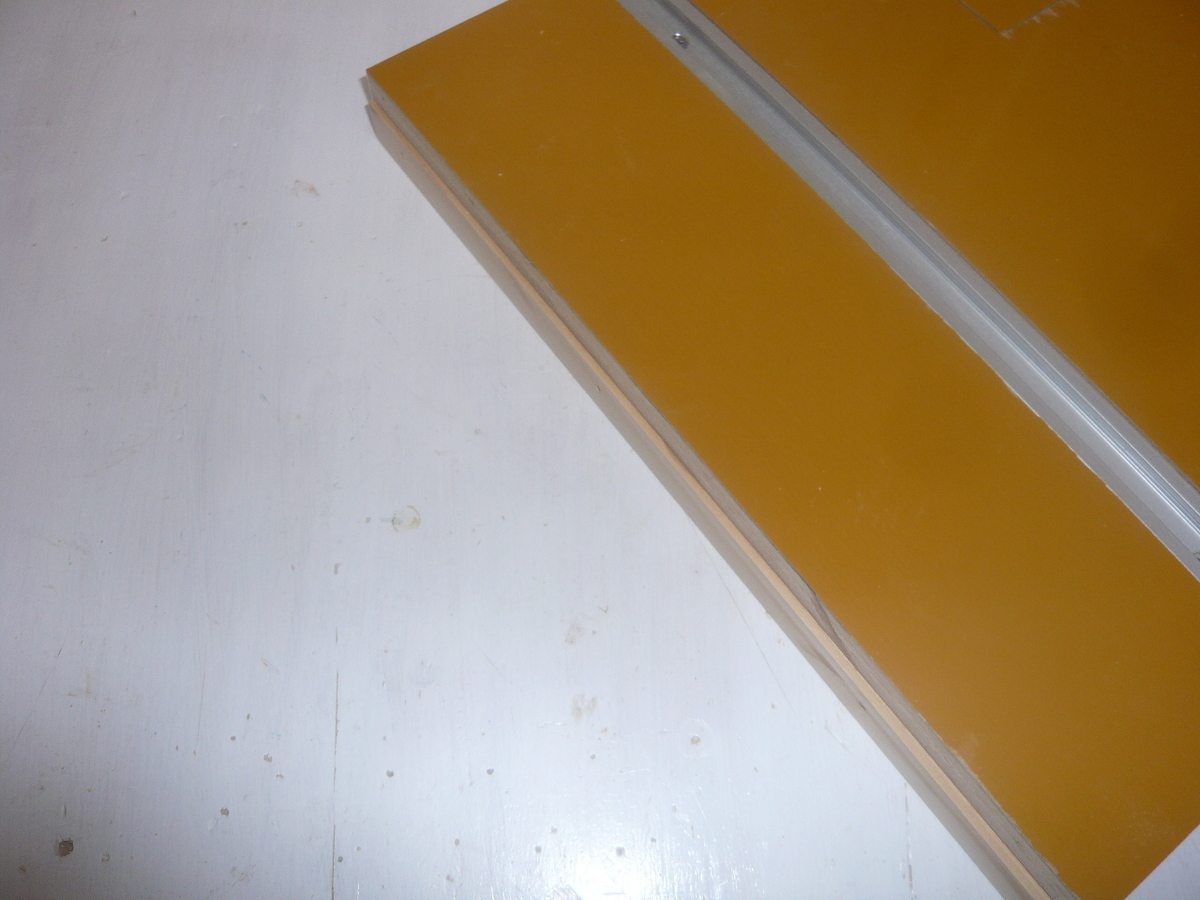

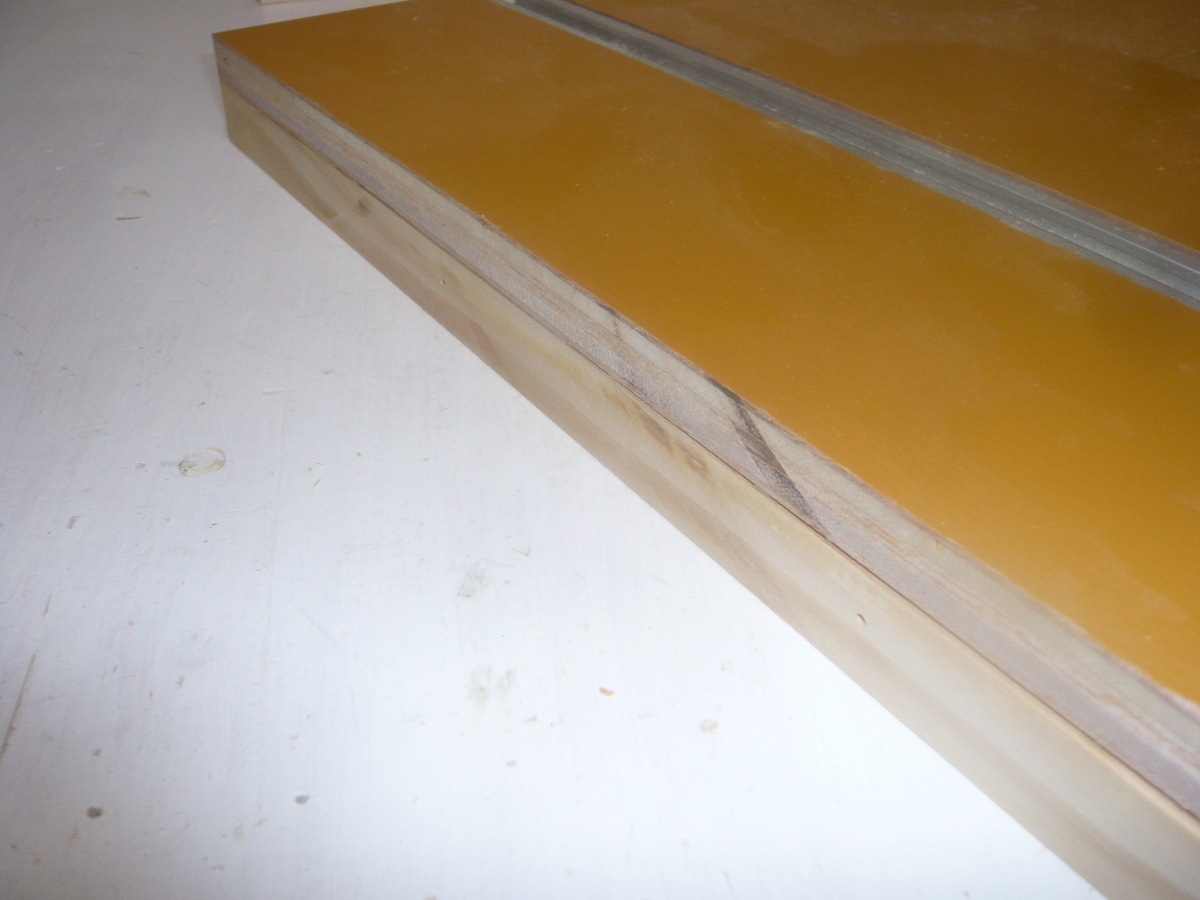

【面取りと全体の研磨】
細かいズレなどが積もり、どうにもならなくなって来たので、纏めて修正します。
全体を研磨して完成ですが、今回は「失敗」です。
アルミレールなど今まで使ったことの無い部品を使って経費も掛けた割に
満足できる物が出来ませんでした。全く使えないのでは無いので、今後の作業に
役立てたいと思います。

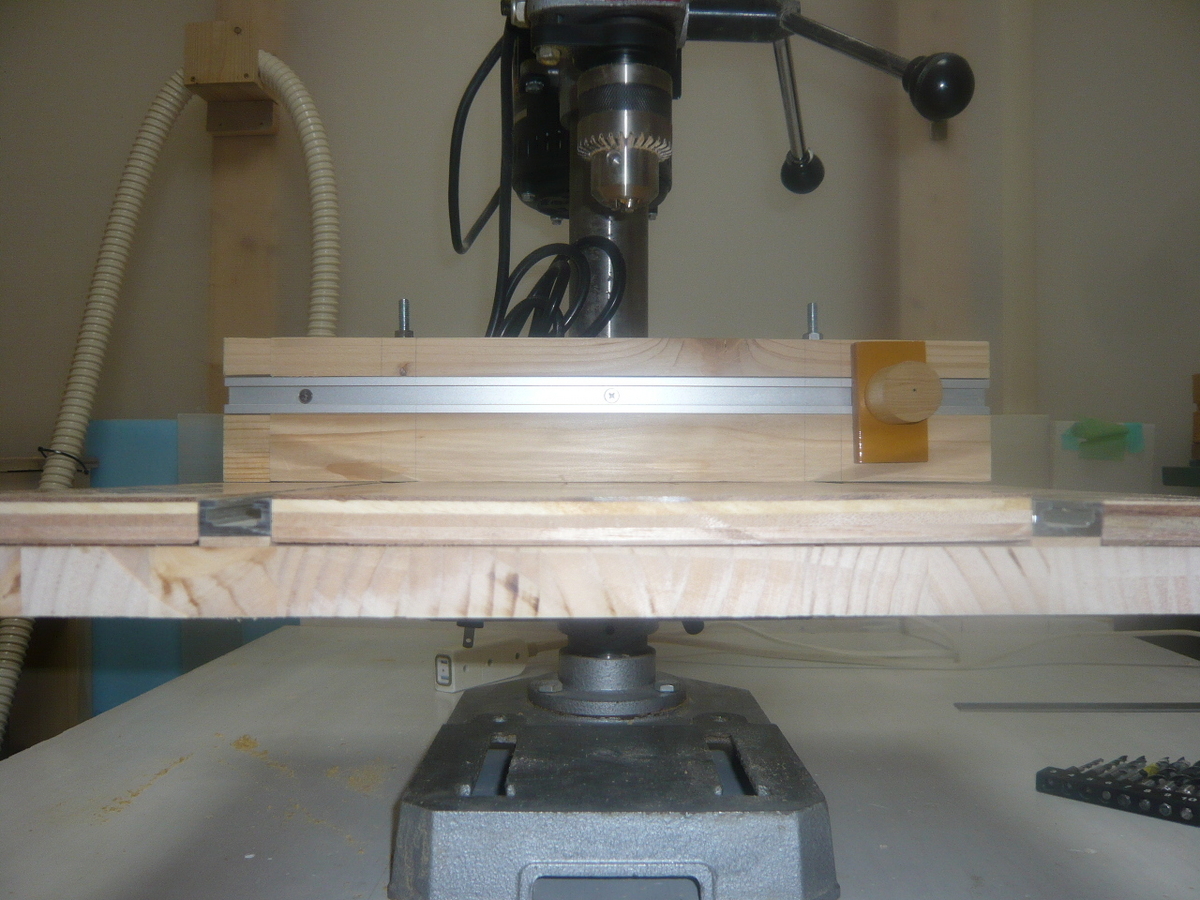

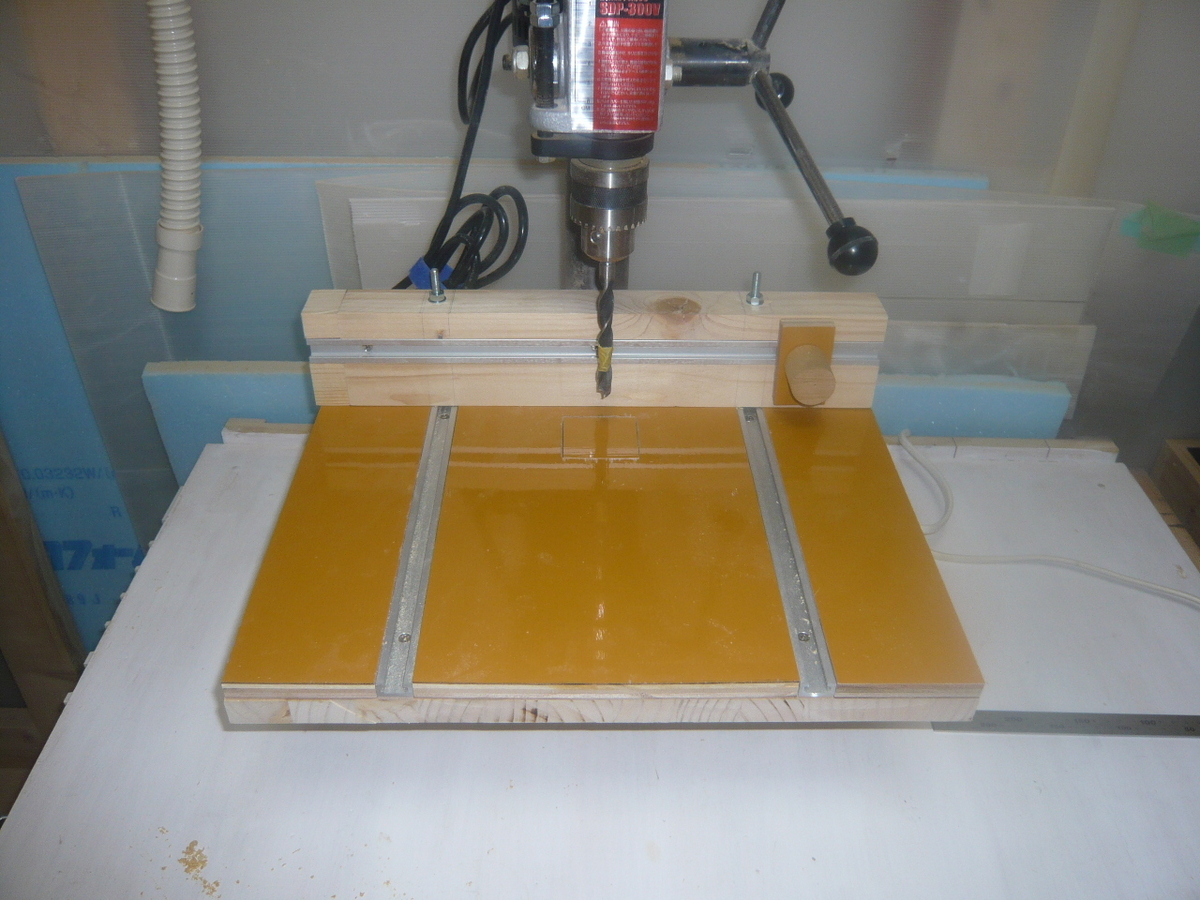

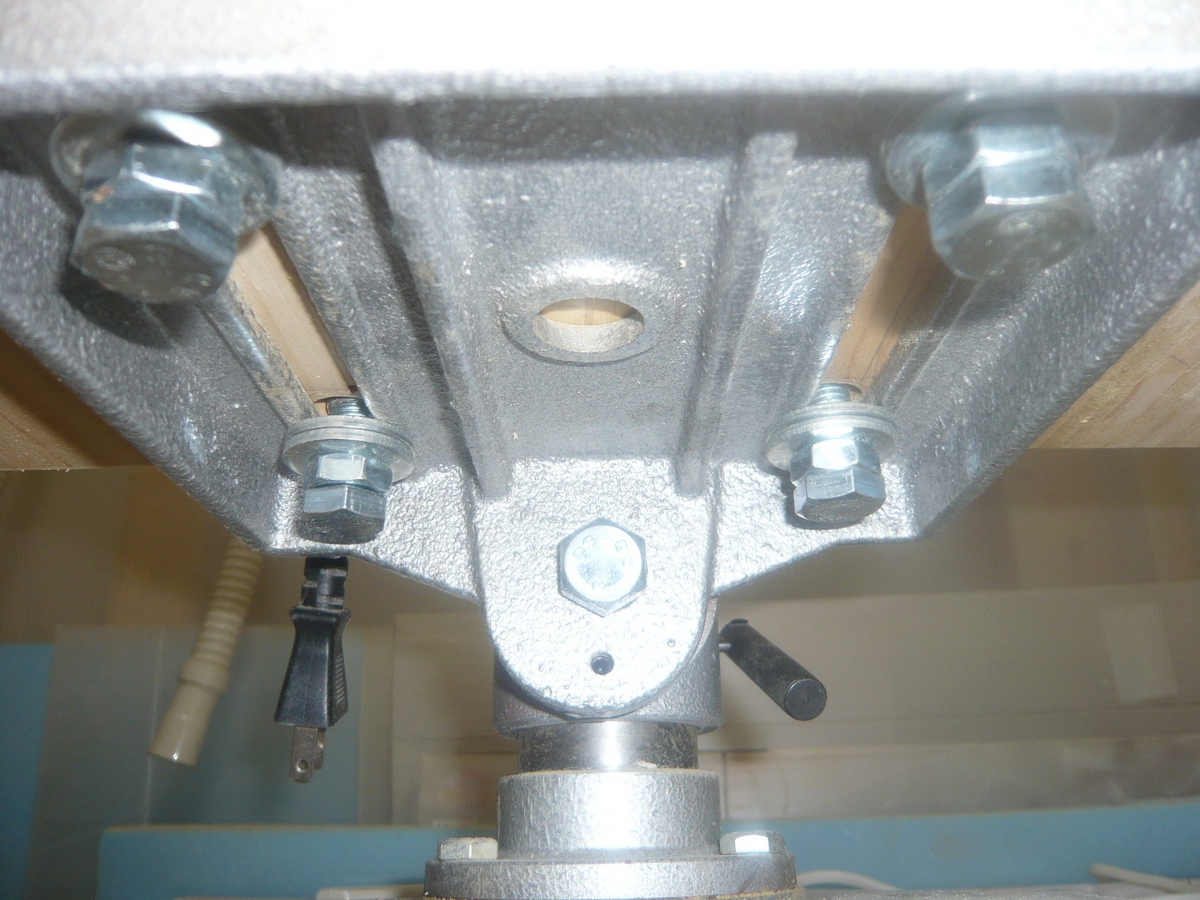

最初の完成イメージから大分離れてしまいましたが、完成しました。
今まで色々なテーブルを作って来ましたが、(トリマー、ジグソー)
今回のボール盤でテーブルシリーズは終了です。
私にとっては中々難しい作業で大変でしたが(失敗も多く)、いい経験と勉強に
なりました。今回の失敗を反省して今後のスキルアップに繋げたいです。
