【粉塵対策の続きとして】

昨日でスライド丸鋸用の「粉塵対策」が完了（自己判断）。だいぶ木くずが狭い

作業場内を飛散しない様になりました。今回は、以前の記事で「作りたい物」として

抽象的な表現でした。作りたい物とは・・・「サイクロン集塵機」です。

今までは、木くずが飛散するのは仕方ない、後で集塵機で掃除することで処理。

しかし、集塵機のフィルターの目詰まりやメンテナンスがとても面倒です。

この悩みを解消してくれるのが、サイクロン集塵機だと思い、作製してみます。

【YouTubeを参考に】

既製品の部品を全てネットで購入してしまえば確実に、簡単に作れるようですが、

私は、なるべくお金は掛けたくない。自分で作れるのであれば作る。

YouTubeを参考に必要な部品と作り方を確認してホームセンターで最低限の買い物を

済ませて、作業に入ります。

ペール缶、塩ビパイプ、鉄工用ホールソーを購入

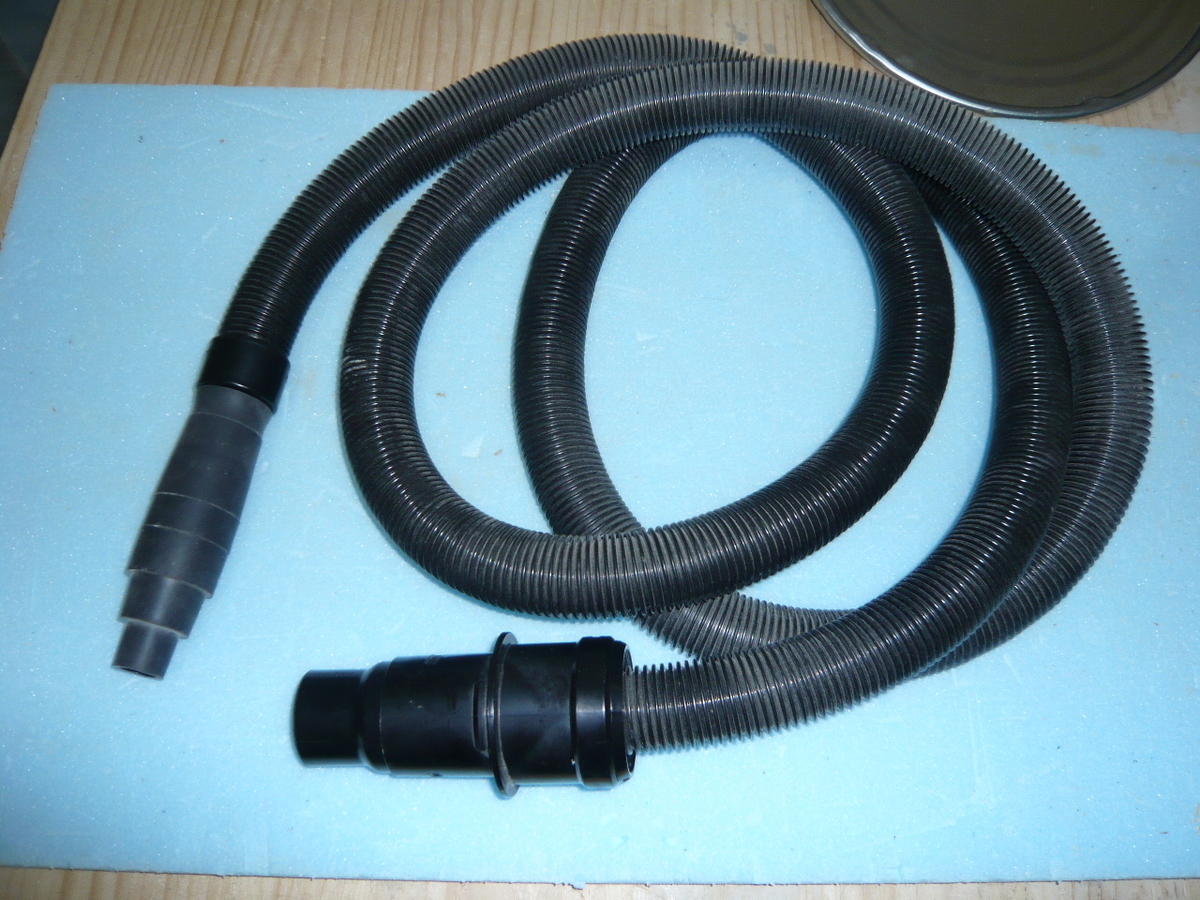

昔、間違えてポチっとしたホースを使いたい

ビニールパイプ　肉厚管　VP30 1m 塩ビ管・塩ビパイプ・硬質塩化ビニールパイプ 価格：367円（税込、送料別) (2022/8/7時点) 楽天で購入

ニス引きペール缶 20L （ペール缶のみ）保管 保存 油性材料 溶剤系材料 小分け DIY 防水 価格：1232円（税込、送料別) (2022/8/7時点) 楽天で購入

<p

【メーカー3年保証】バイメタルホールソー ホルソー 工具 穴あけ 25 32 38 45 50 55mm HSS M42 ステンレス 木工 合板 石膏 プラスチック アルミ 鉄板 ダウンライト DIY専門誌 ドゥーパ!掲載モデル NESHEXST(ネセクト) RD00シリーズ 価格：1980円（税込、送料無料) (2022/8/7時点) 楽天で購入

>

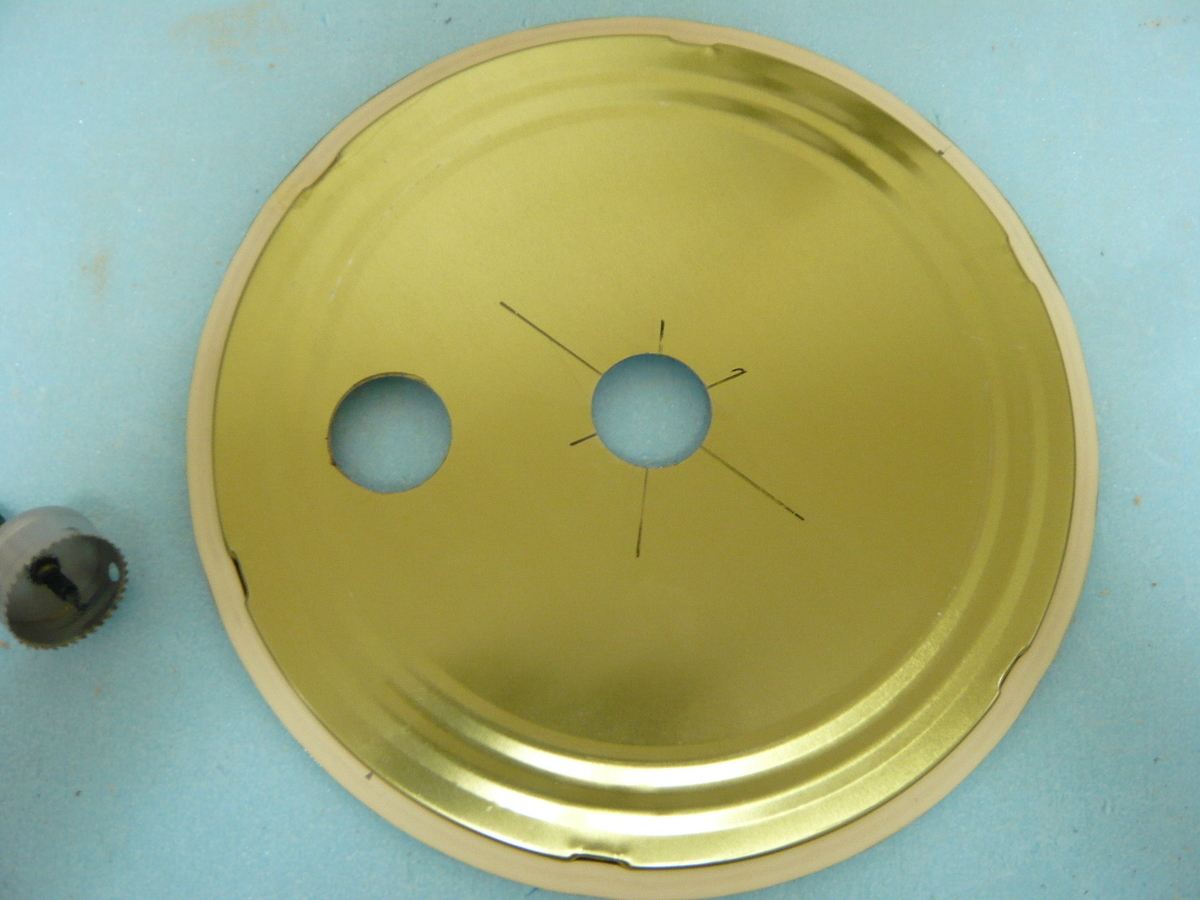

【蓋に穴を開ける】

集塵機⇔ペール缶用の穴（中心）と、吸引口⇔ペール缶用の穴、計２か所の加工を

ホールソーで行います。

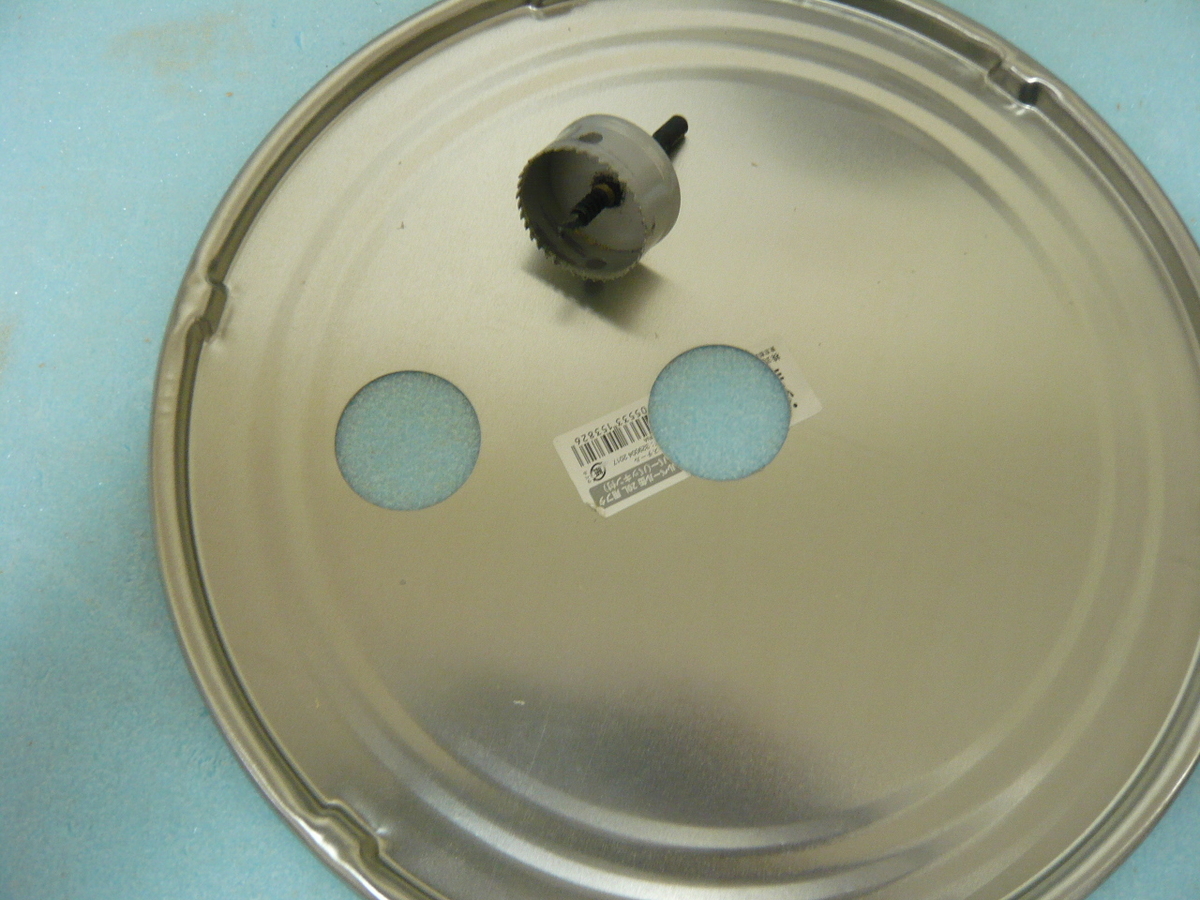

穴開け完了

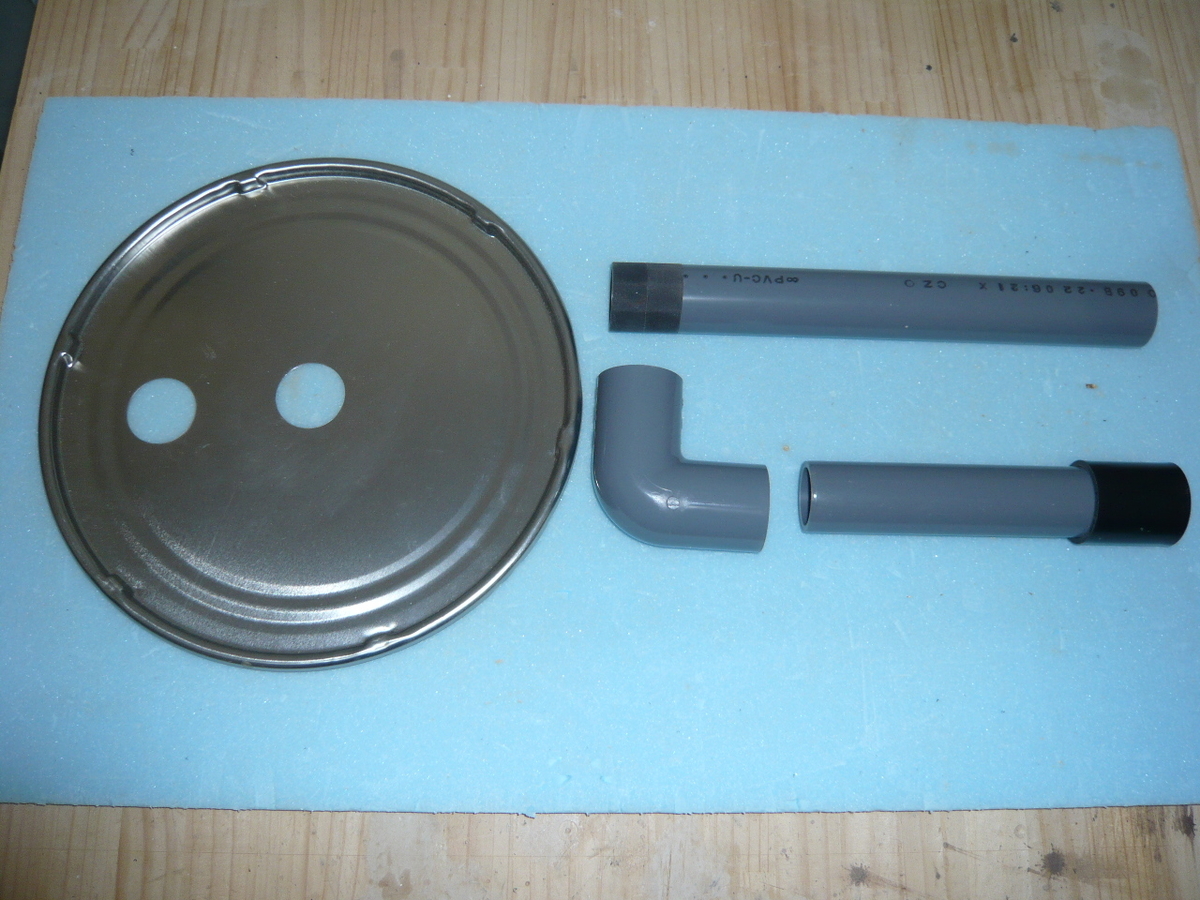

【パイプの加工】

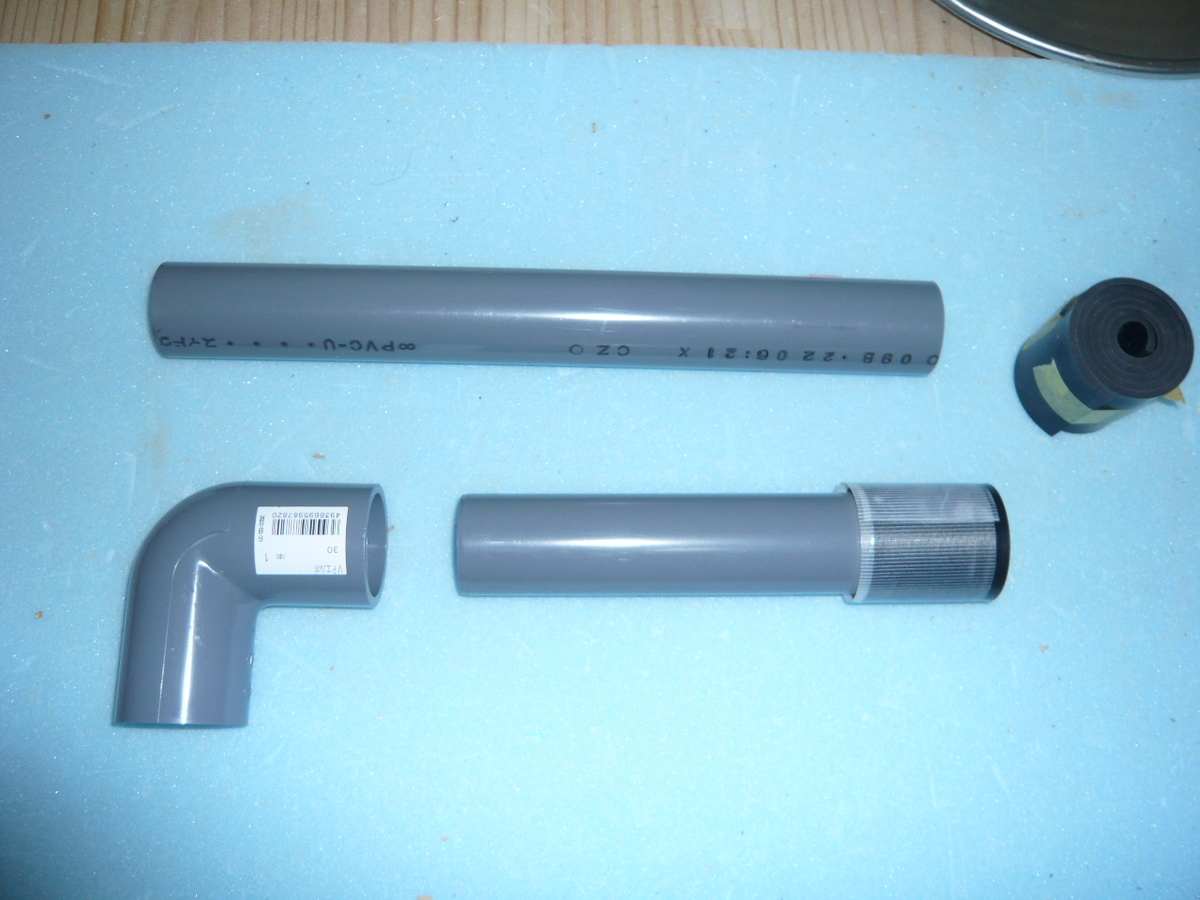

塩ビパイプの加工

接続する、「集塵機」、「吸引用ホース」のパイプ径の太さに合うようにと、長さの

調整を行います。画像の短いパイプはエルボー（L字パイプ）と接続用で、吸引用

ホースとの径が合わないので、ゴムシートを巻き付けて接着剤で固定します。

乾くまでは養生テープで固定しています。

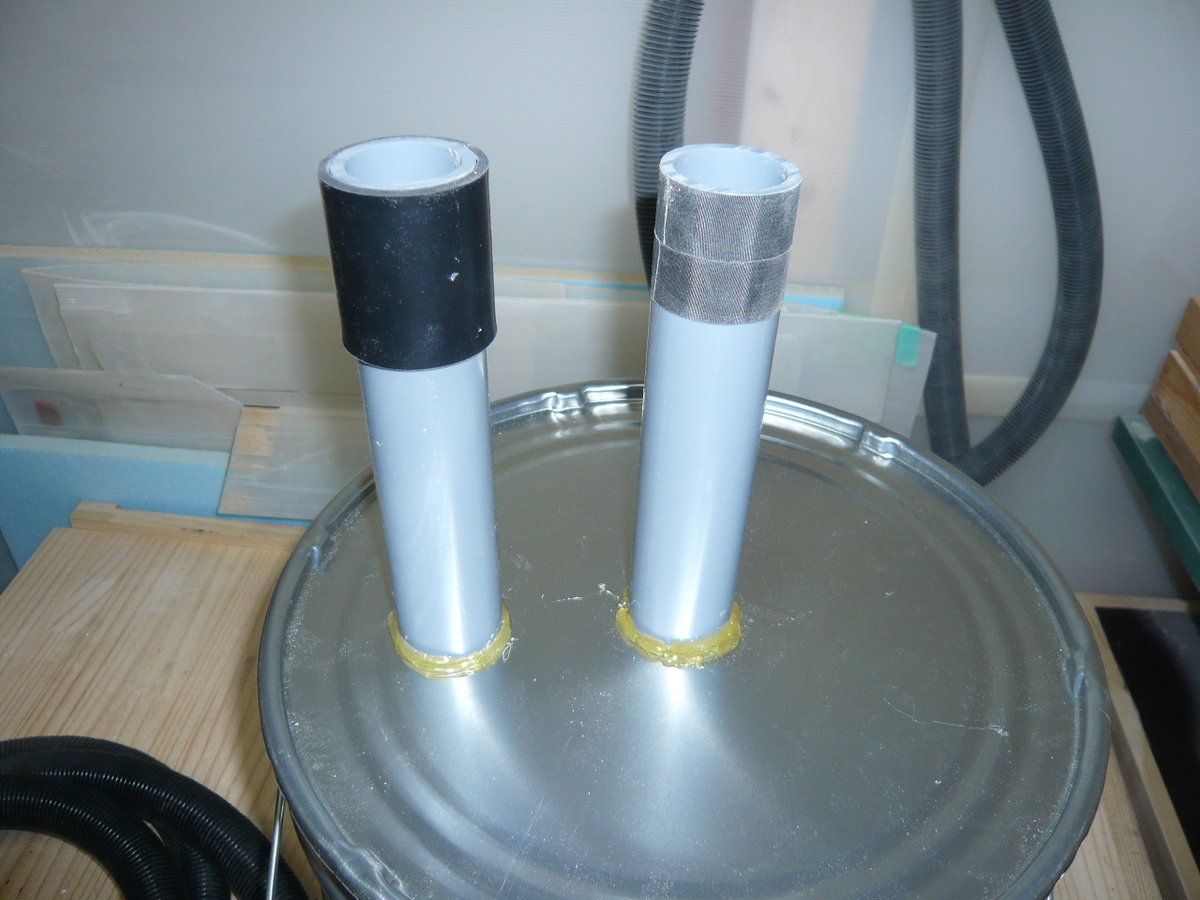

集塵機用のパイプも少し径が合わないのでテープで調整

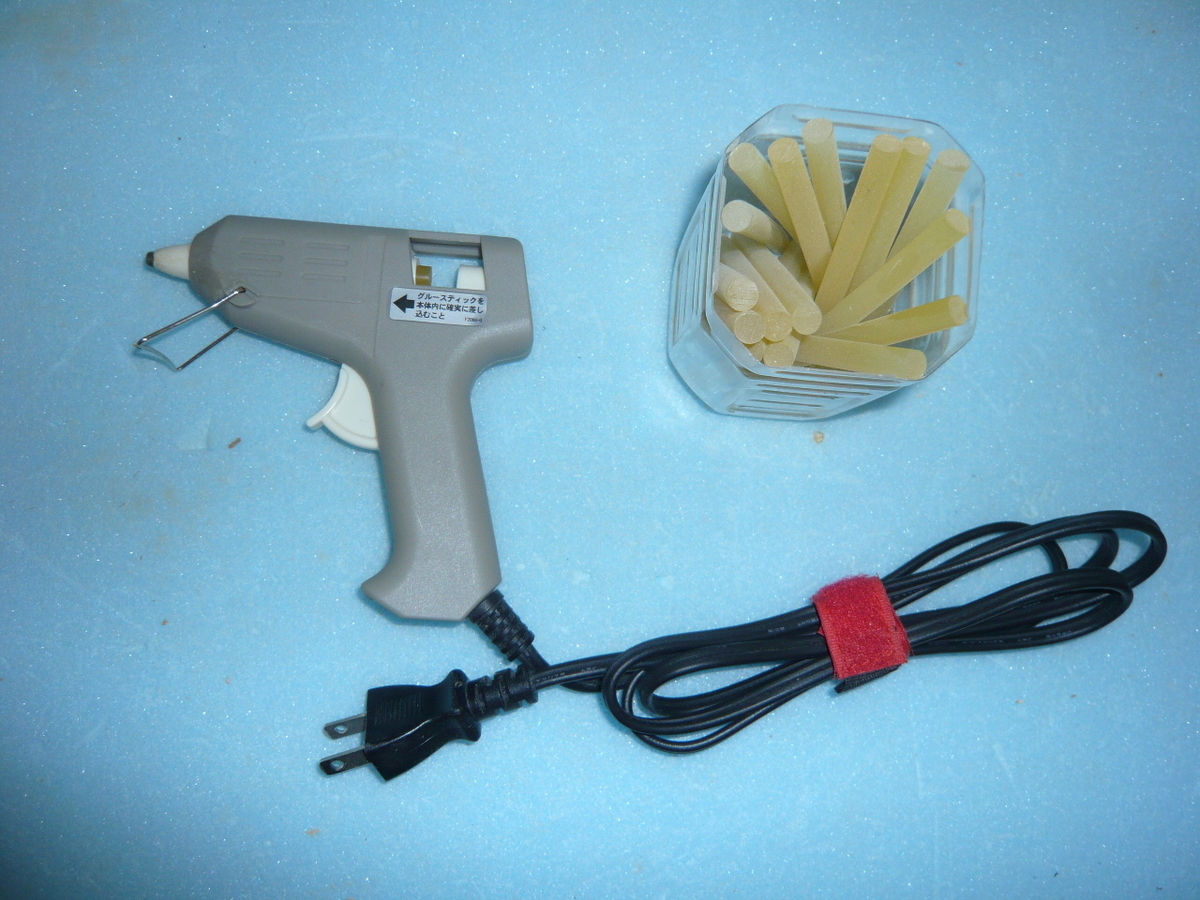

【グルーガンで固定】

コーキングが無いので代用

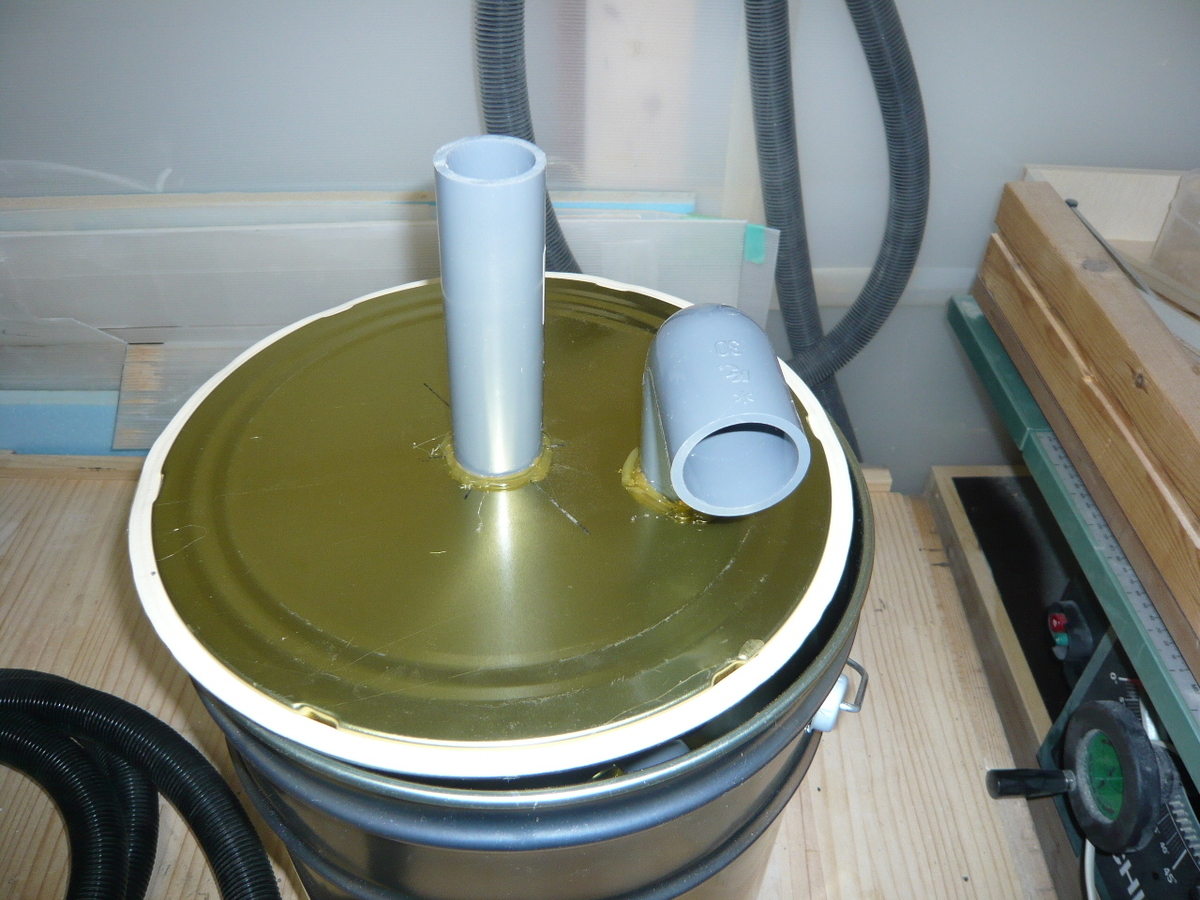

内側、外側を固定

これで、本体は完成です。

【集塵機を綺麗にする】

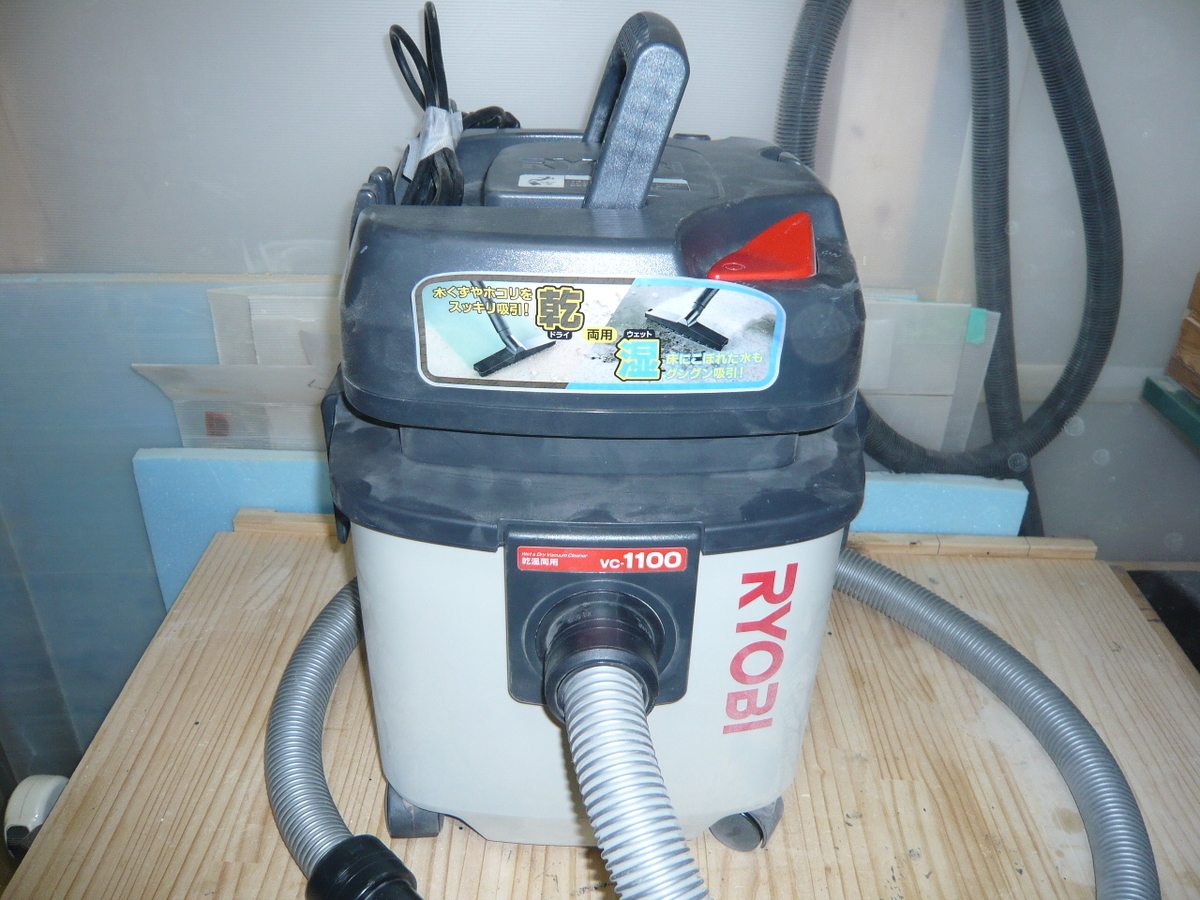

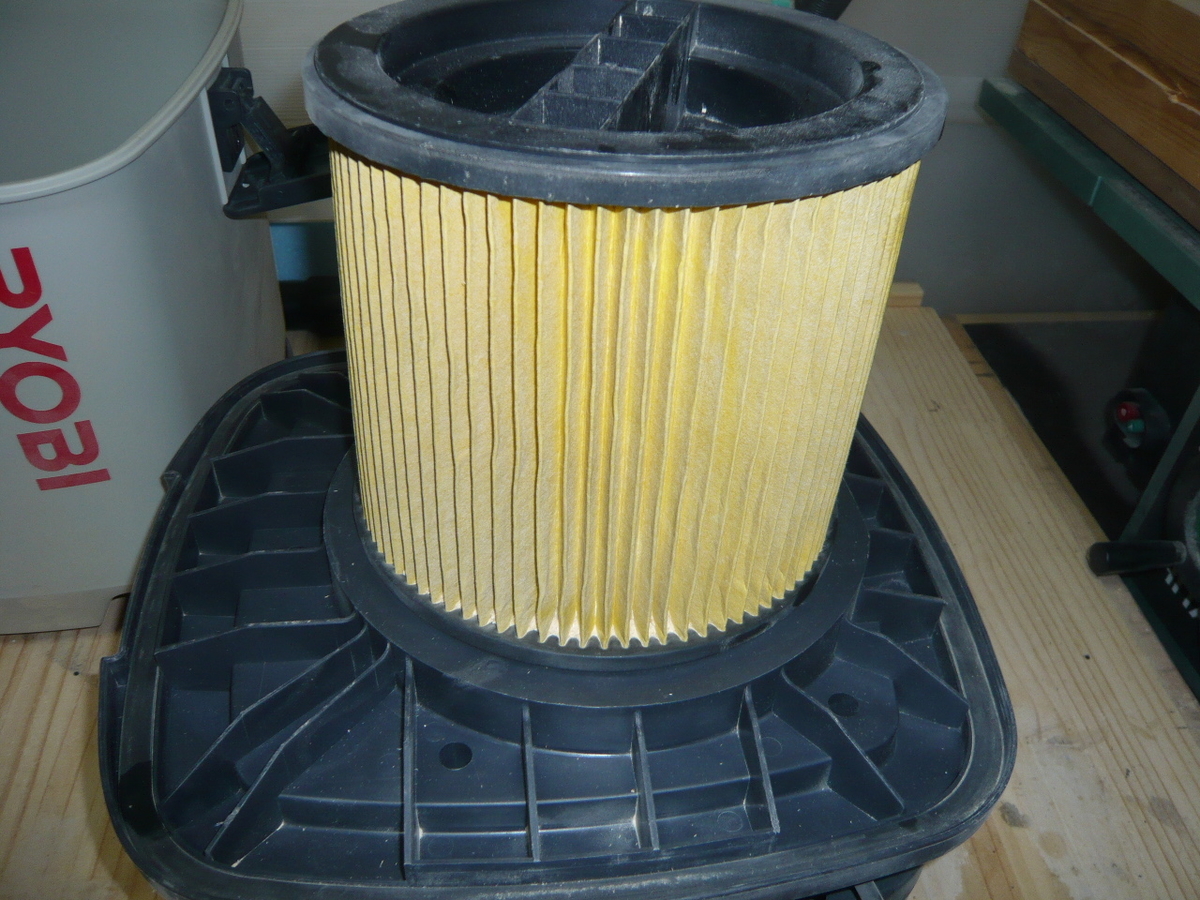

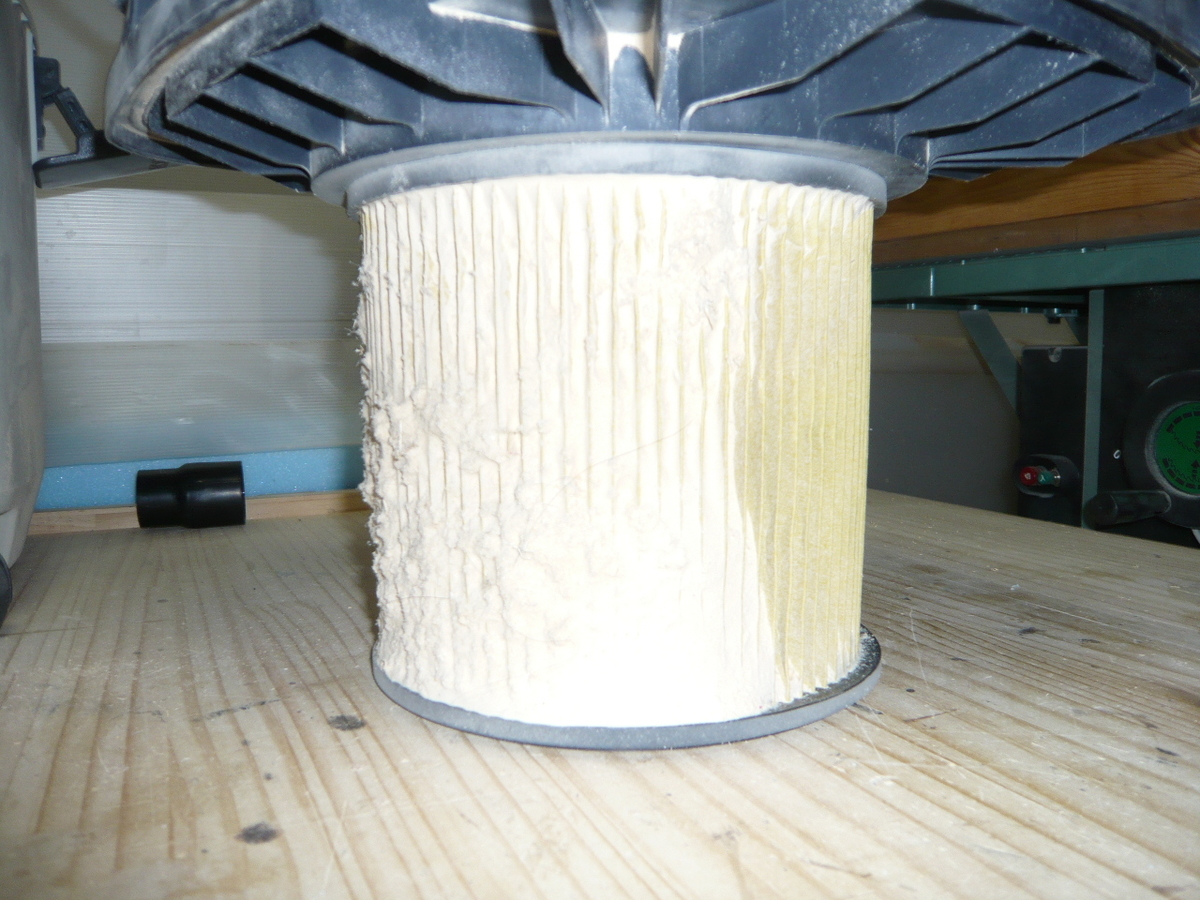

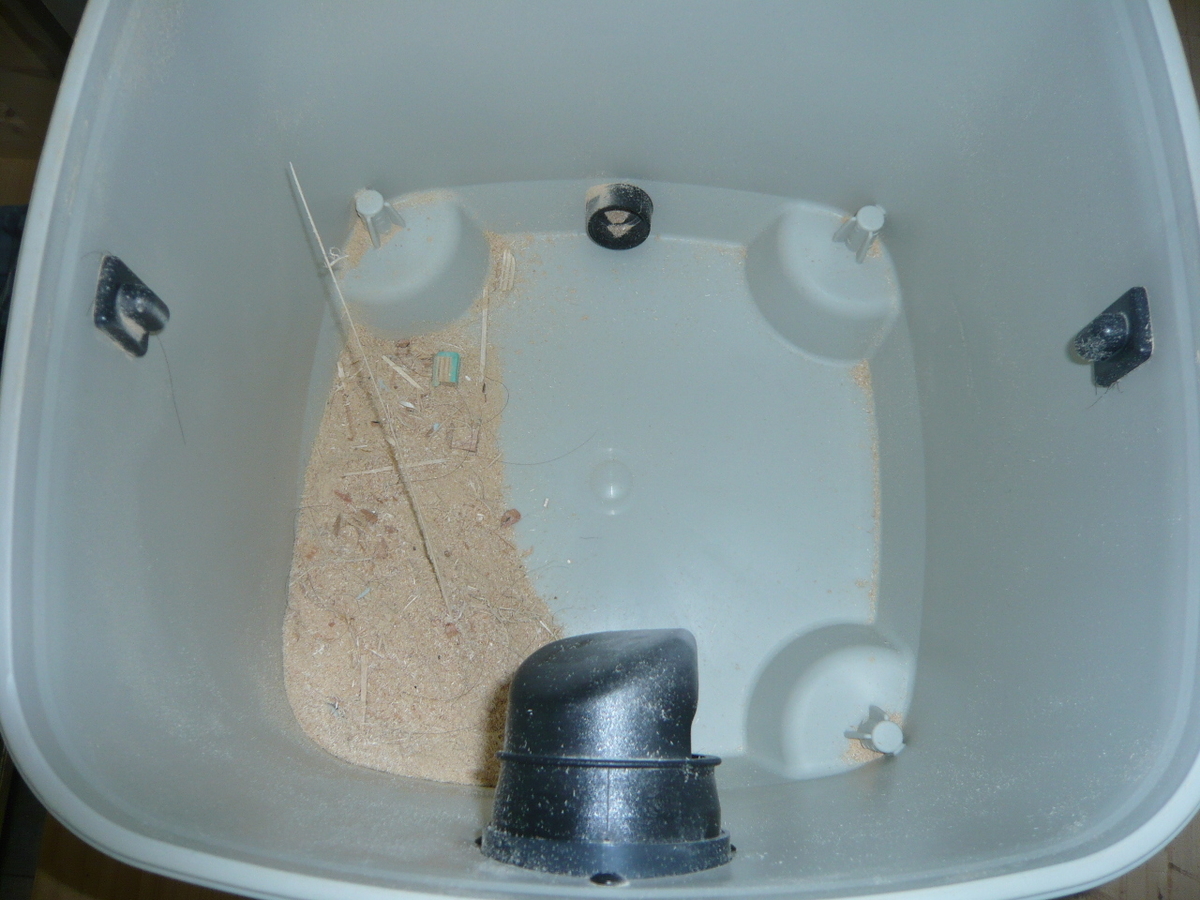

メンテナンス前の状態

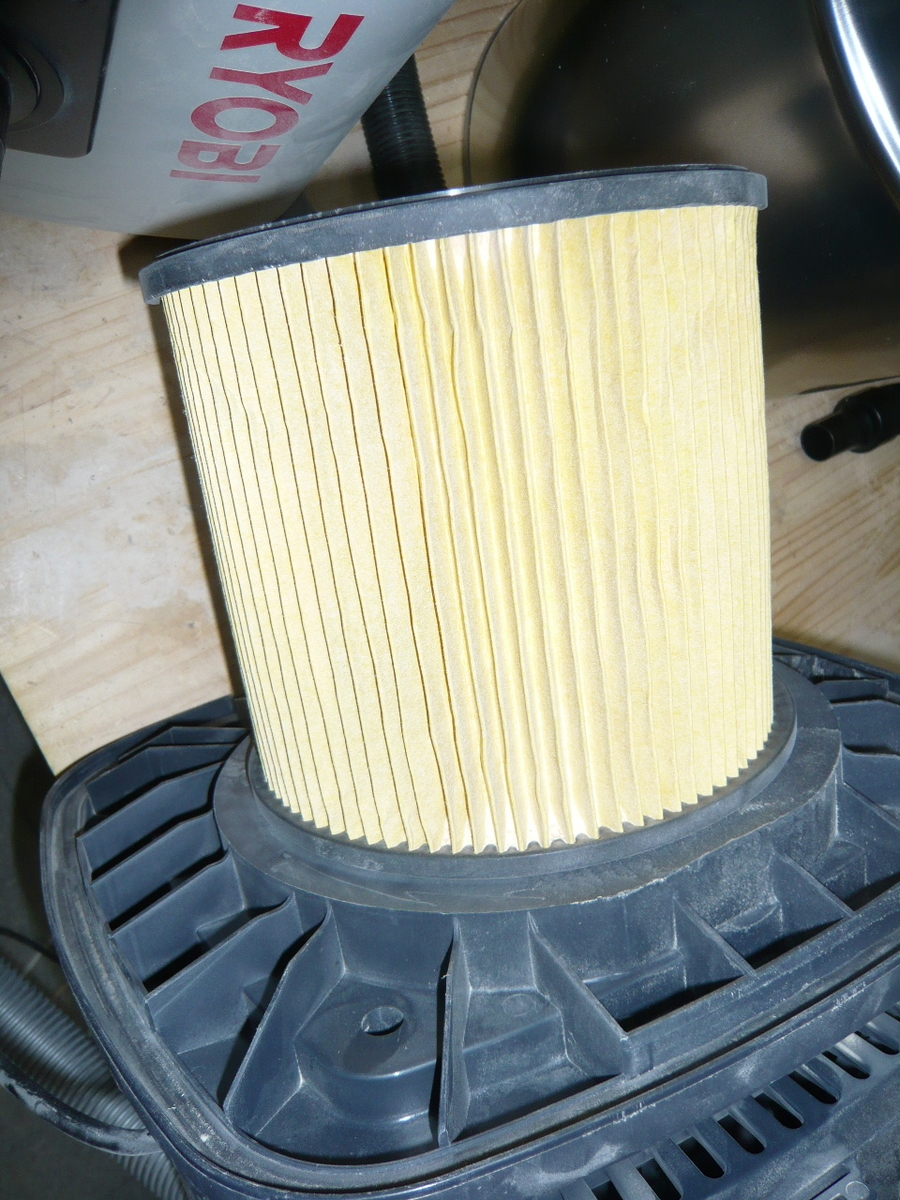

フィルターが目詰まりしているので、これを綺麗にします。

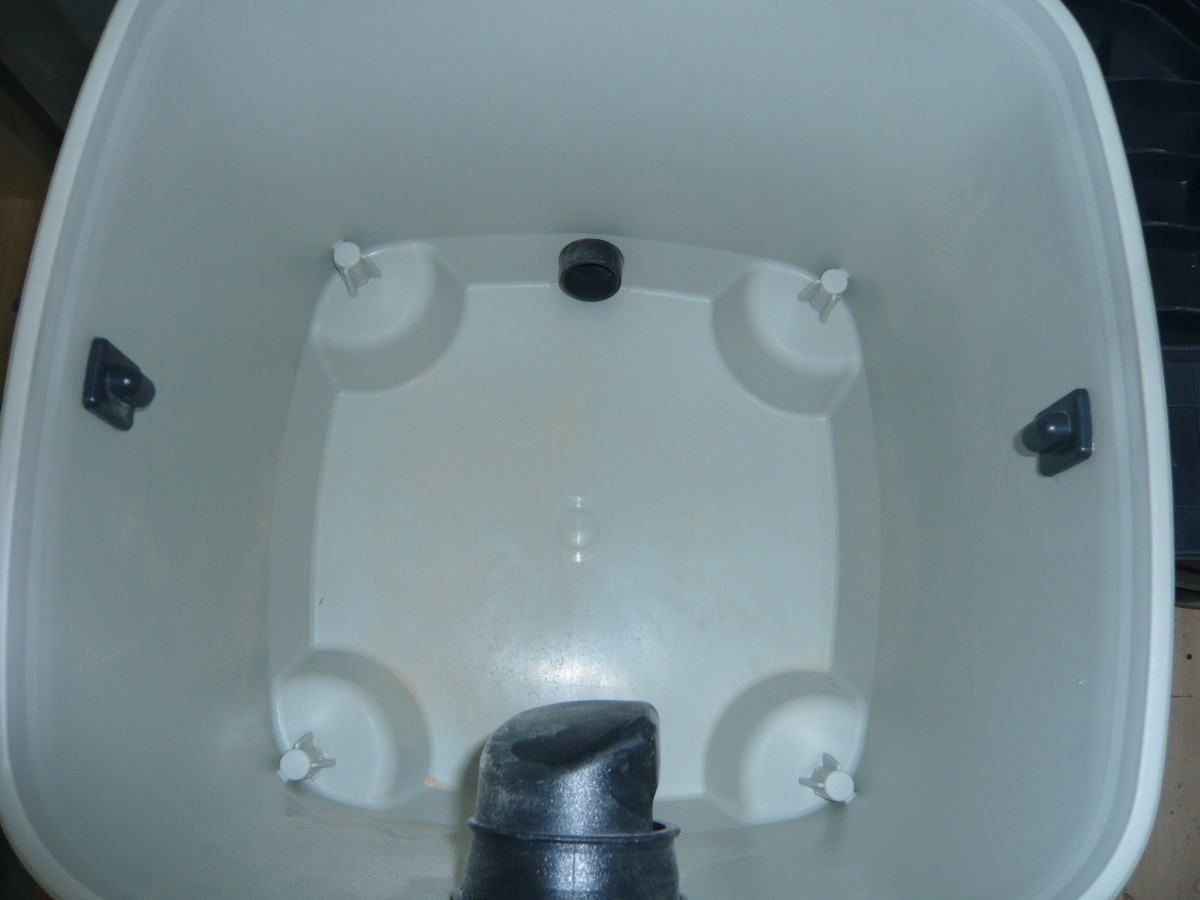

【清掃後】

出来る限り綺麗にしました。

【全てが完成】

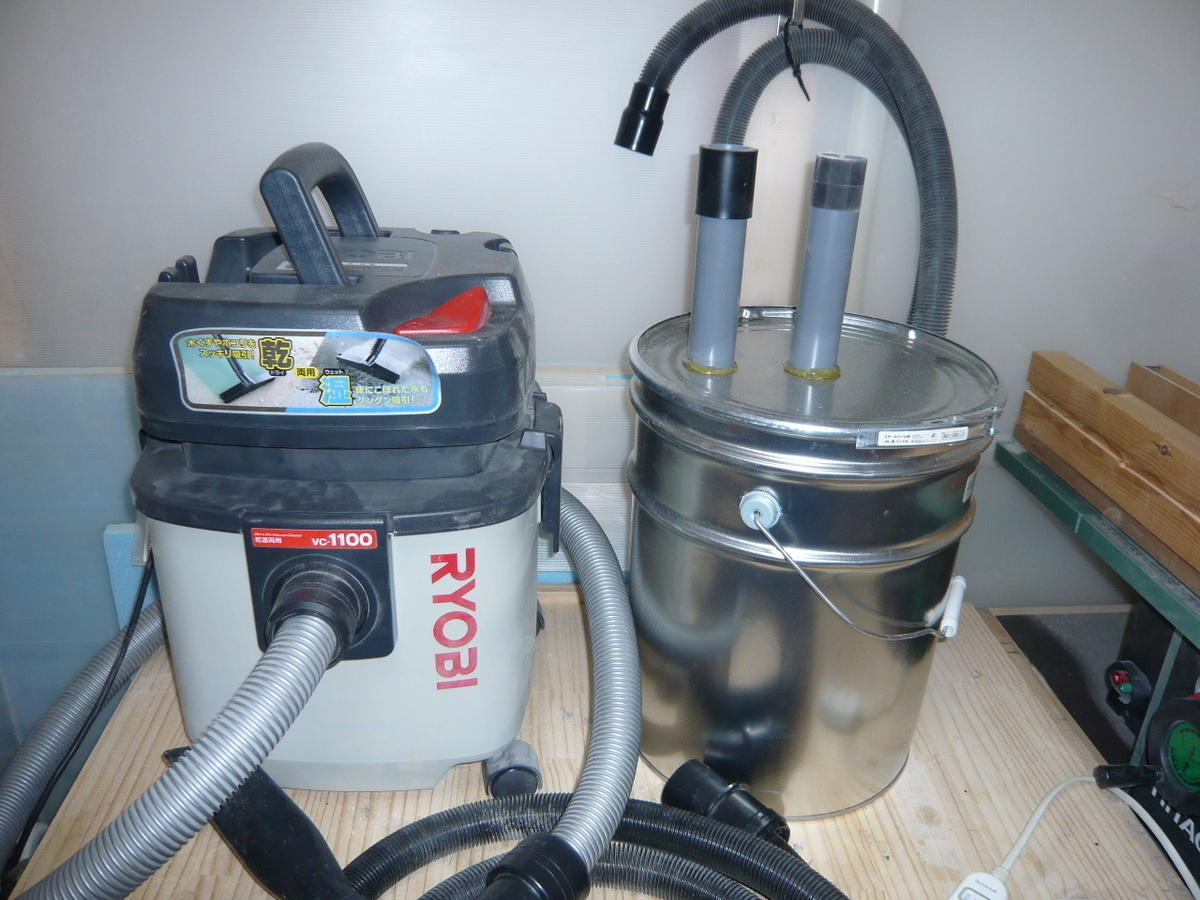

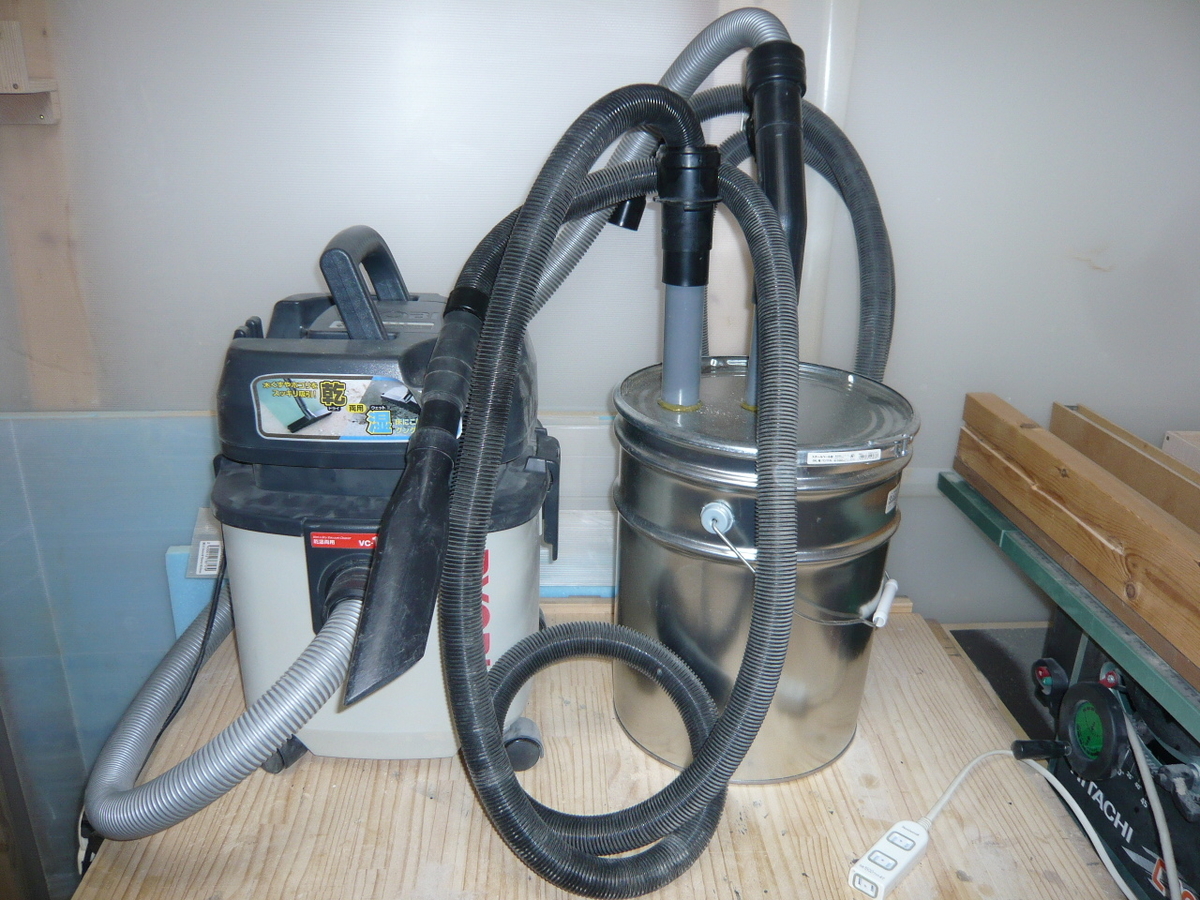

完成したので、全てを接続

【使ってみた結果】

バッチリ理想通りの結果でした

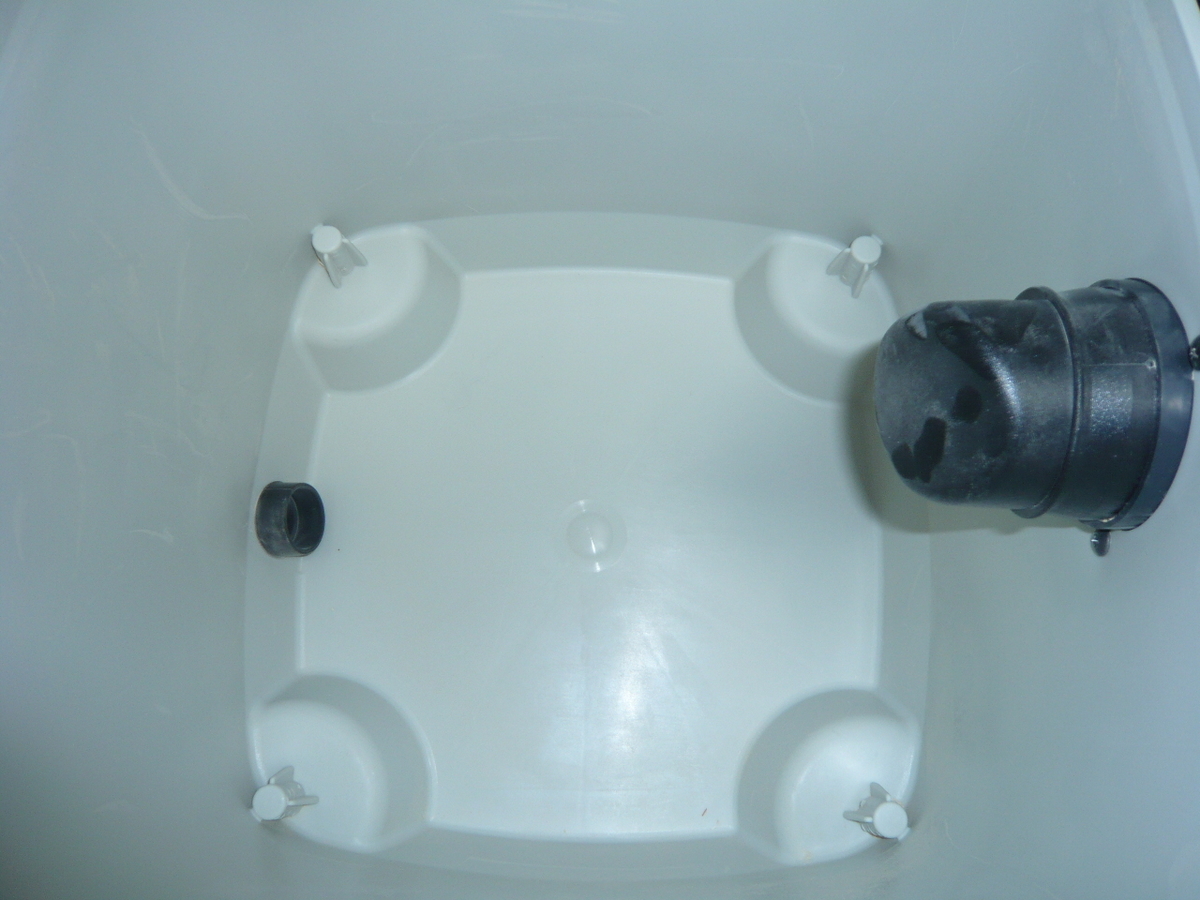

今までの集塵機の中に木くずが入ることは無く、ペール缶に集塵されている。

フィルターが汚れて目詰まりすることも無く、吸引力も低下することも無く、

ゴミ捨ても簡単だし、久しぶりに満足する物が作れました。

ということで、本日はここまでです。
